五叶螺旋桨式气动风扇叶片结构设计

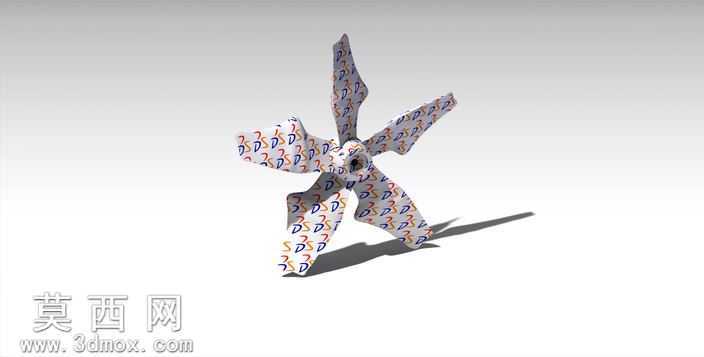

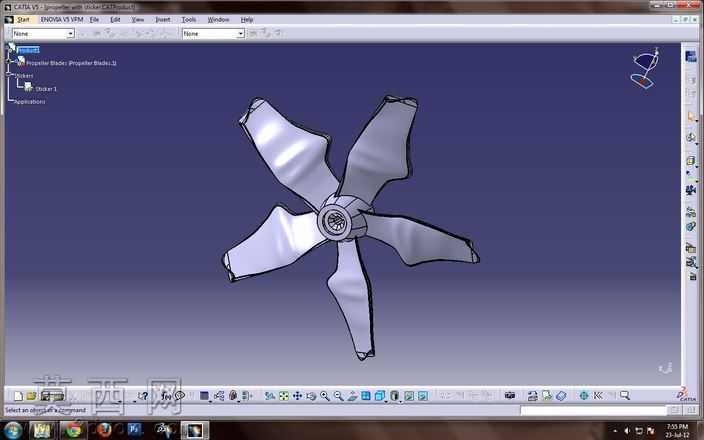

本作品为五叶螺旋桨构型的风扇叶片三维模型，整体建模围绕气动外形优化的核心思路展开，在三维建模过程中，首先确定叶片的中心轮毂基准，轮毂中心预留标准轴孔结构，用于匹配风扇的动力输出轴，轴孔周边做环形加厚处理，保障叶片转动时的结构强度，避免长期高速转动出现轮毂开裂的问题。五片叶片沿轮毂周向均匀分布，每片叶片采用变截面扭曲构型，从叶根到叶尖的弦长、安装角均做平滑过渡设计，叶根位置厚度更大，与轮毂做一体化圆角过渡，减少应力集中的风险，叶尖位置做收薄处理，降低叶片转动时的叶尖涡流损耗，提升气动效率。建模过程中通过曲面放样功能构建叶片的光滑曲面，反复调整各截面的翼型参数与扭转角度，确保叶片表面无突兀折角，保障气流能够沿叶片表面平顺流动，减少紊流带来的气动噪音与能量损耗。材质设置上模拟工程常用的玻纤增强PP材质，赋予模型哑光深绿色的外观质感，同时还原塑料材质的轻微漫反射特性，渲染阶段添加柔和的环境光与定向主光源，投射出真实的软阴影，清晰展现叶片的扭曲形态与曲面弧度。该模型的设计核心是兼顾气动性能与结构可靠性，无需依赖特定的现成尺寸参数，可根据实际应用场景的风量、风压需求，等比例缩放调整整体尺寸，或是微调叶片的安装角、弦长参数，适配家用风扇、工业风机、小型散热装置等不同场景的使用需求。叶片的曲面曲率经过反复校验，不存在建模破面、重叠面等问题，可直接导入仿真软件开展气动性能模拟，也可用于后续的结构强度校核、开模生产等环节，整体构型简洁合理，在保障送风效率的同时，控制了叶片自身的重量，降低转动时的动平衡调试难度，减少动力负载。
