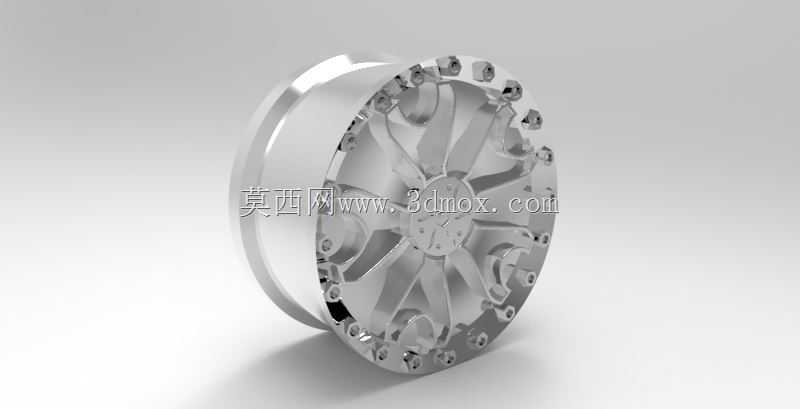

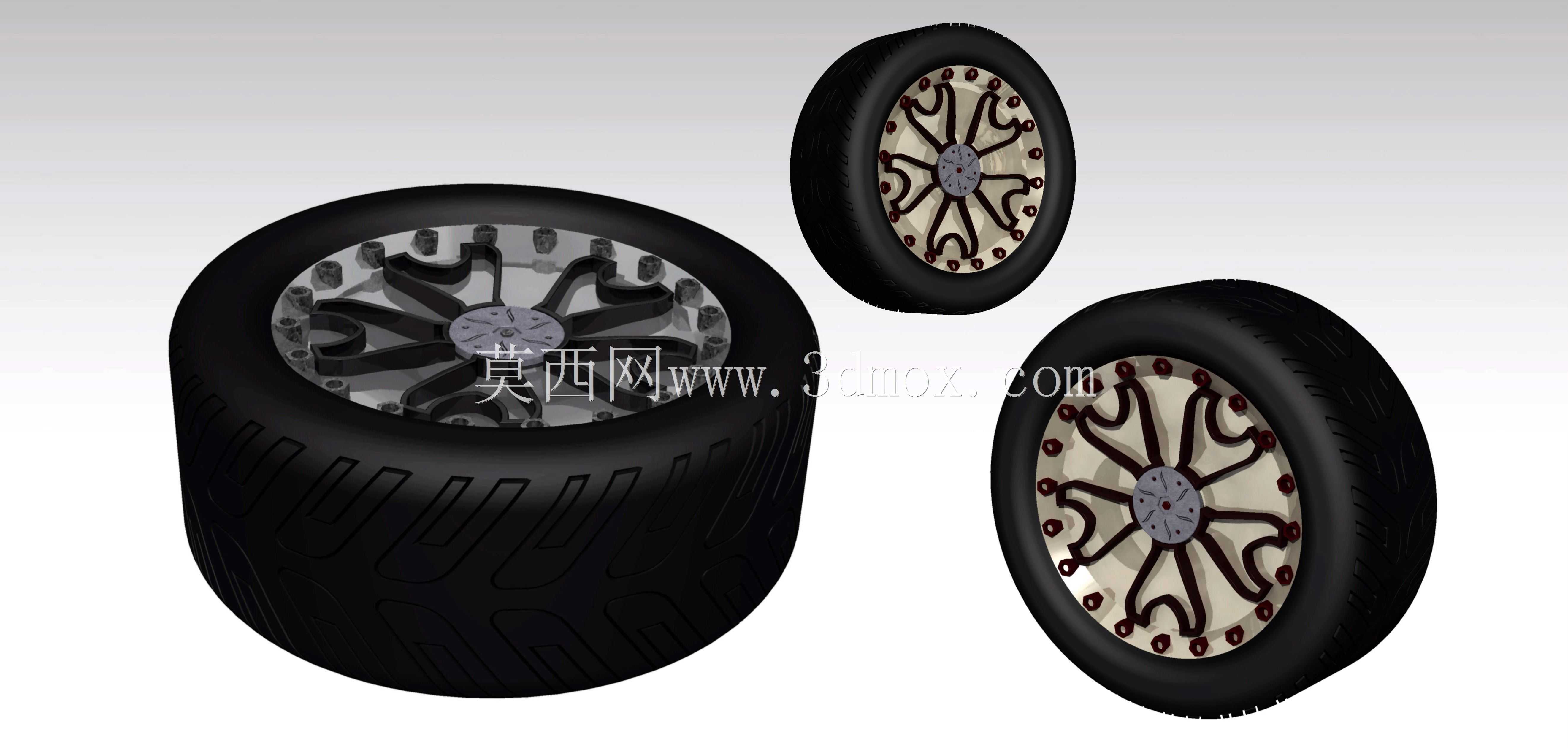

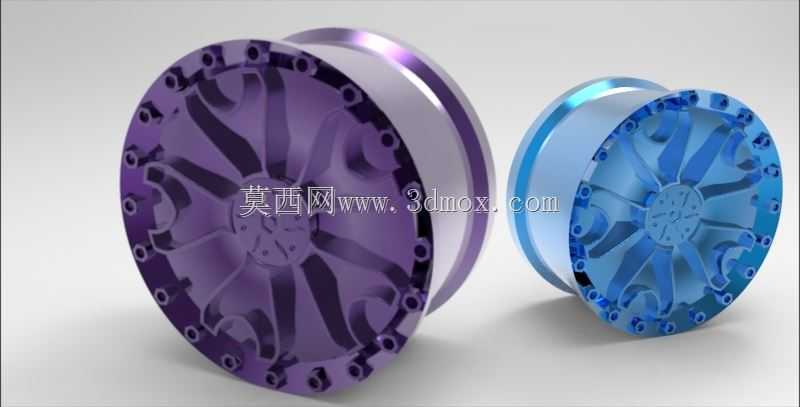

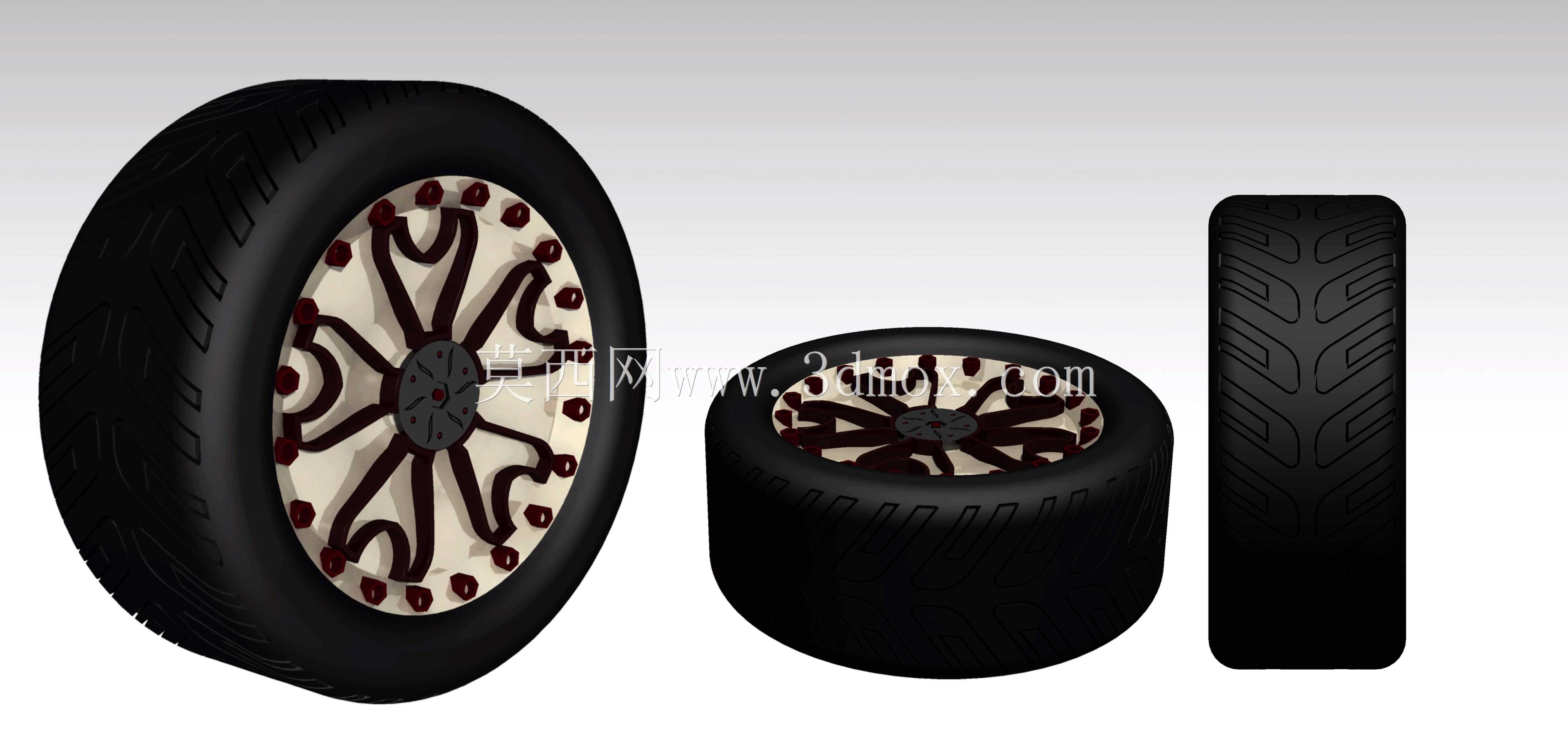

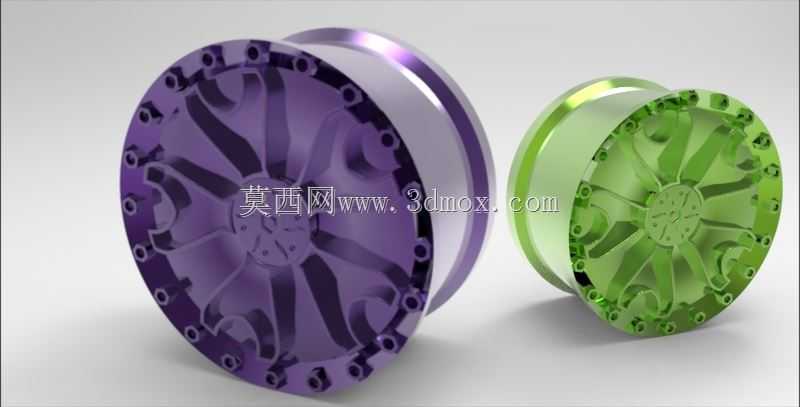

透明辐条式乘用车轮毂结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:355191
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计
  • 透明辐条式乘用车轮毂结构设计

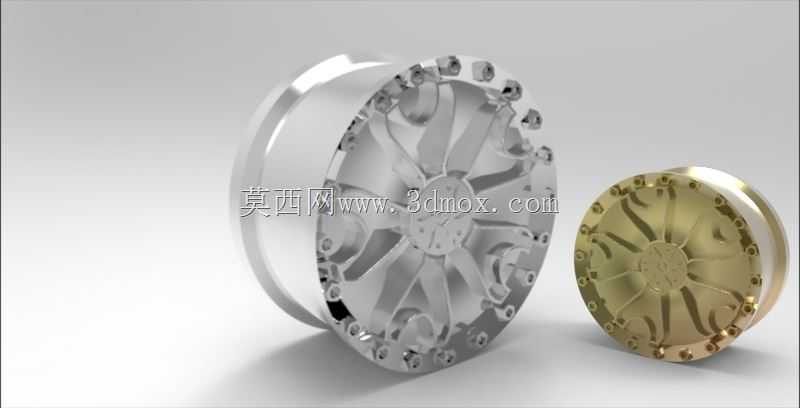

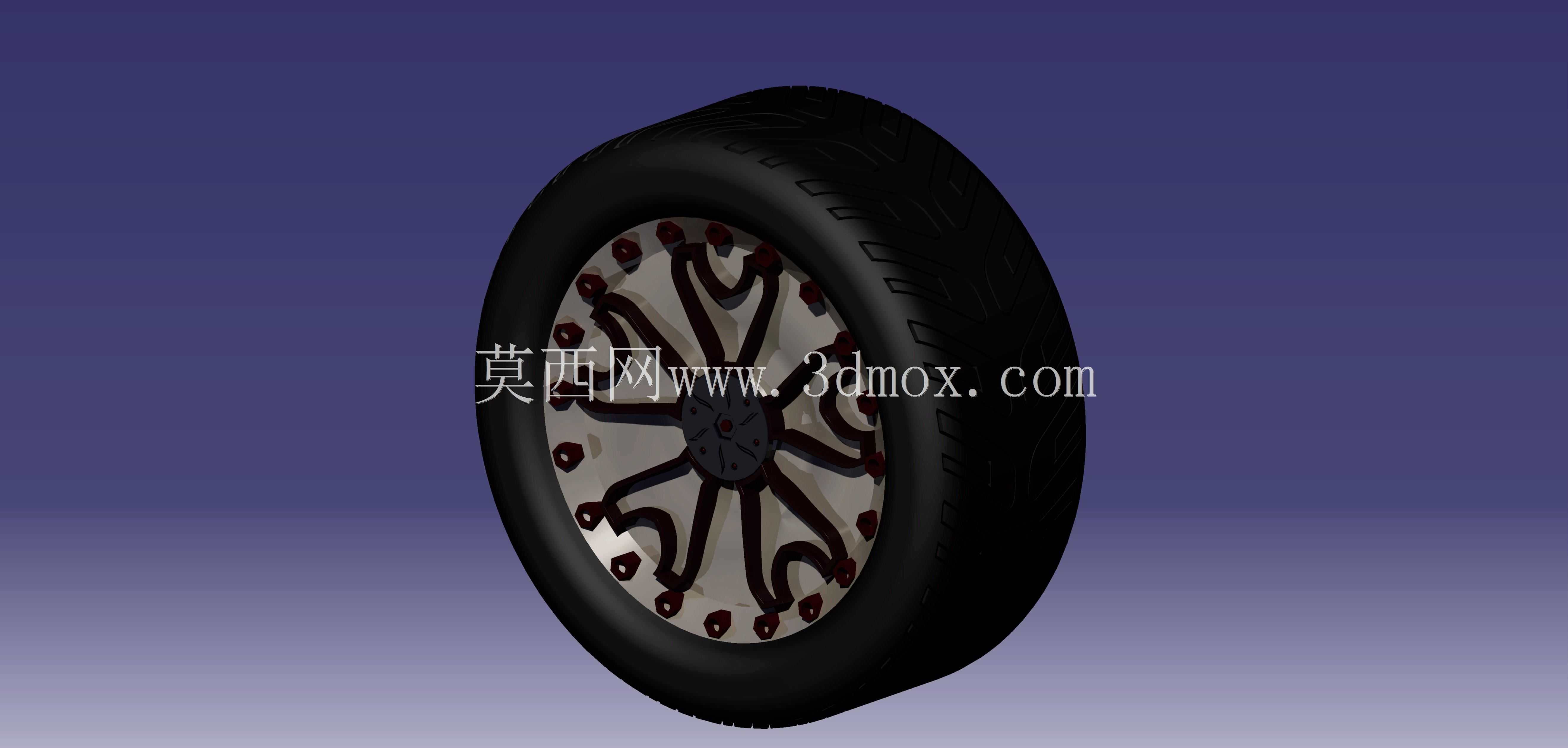

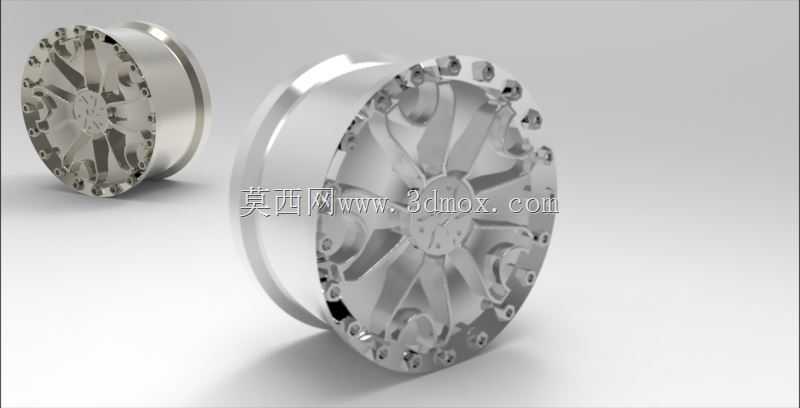

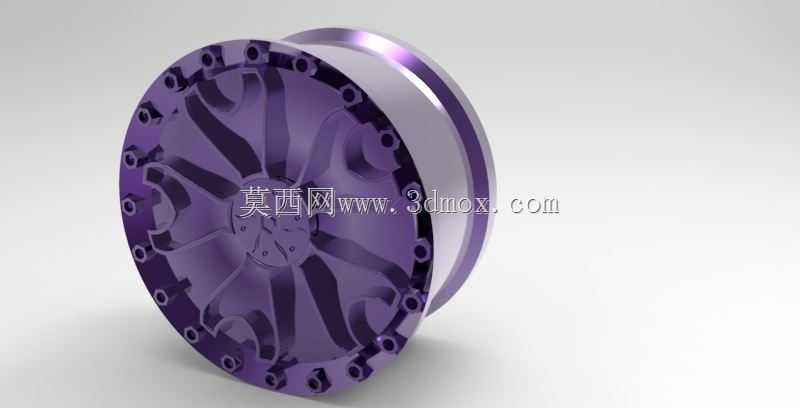

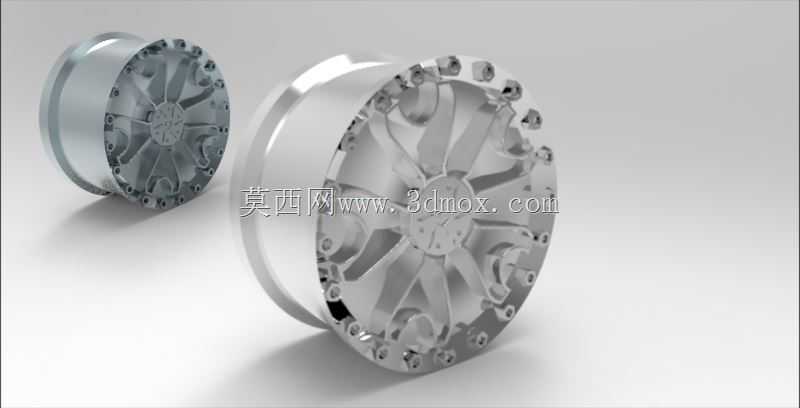

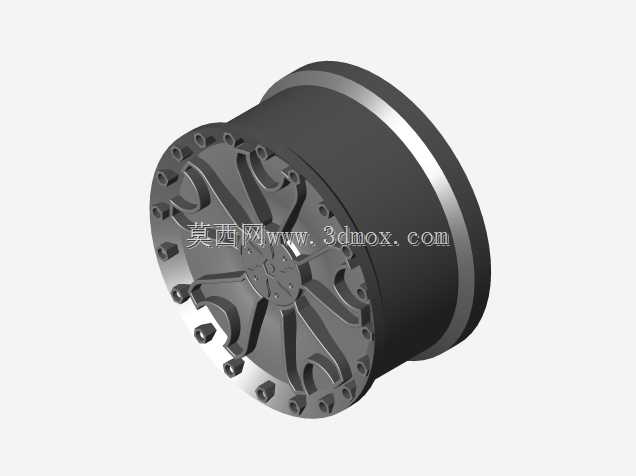

日常做底盘行走部件的结构方案时,轮毂这类承载件的设计往往需要兼顾力学性能、装配适配性与外观表现,这次的透明辐条式轮毂方案,最初是面向新能源乘用车的个性化改装场景做的结构验证,同时也覆盖了低速观光车辆、特种展示车辆的行走部件选型需求。从实际装车的使用场景来看,轮毂作为连接轮胎与车桥的核心承载部件,首先要满足静态载荷下的强度要求,还要承受车辆起步、制动、过弯时的交变冲击,同时轮辋部分需要和标准真空轮胎完成可靠配合,避免出现漏气、脱圈的风险。

设计初期最先敲定的是安装边界尺寸,参考主流紧凑型乘用车的轮毂安装规范,中心定位孔的尺寸适配常规乘用车的轴头直径,螺栓孔分布圆直径对应常见的五孔安装规格,螺栓孔的孔径匹配通用轮毂螺栓的尺寸,轮辋的宽度、直径参数符合对应规格轮胎的装配要求,轮辋的胎圈座角度、凸缘高度都严格遵循轮胎装配的行业标准,保证轮胎安装后贴合紧密,不会在行驶过程中出现相对滑移。轮辐部分采用了多辐条的流线型布局,每根辐条的截面做了渐变处理,靠近中心轮毂座的位置截面厚度更大,用来分散螺栓连接位置的集中应力,往轮辋方向延伸的过程中截面逐渐收窄,在保证整体结构刚度的前提下尽可能降低部件自重,减少簧下质量,提升车辆的行驶操控响应性。

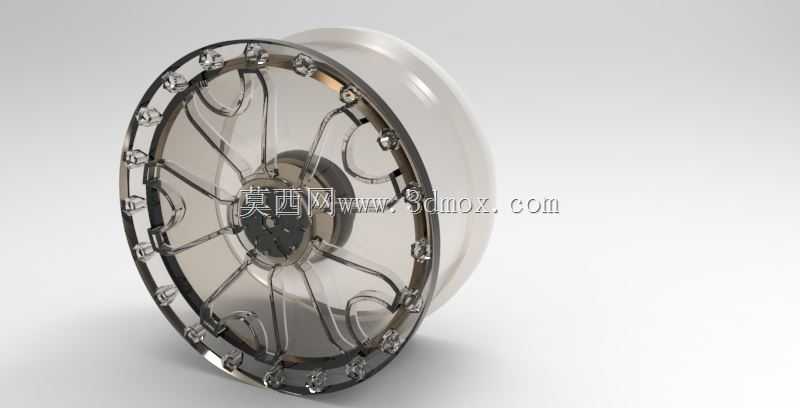

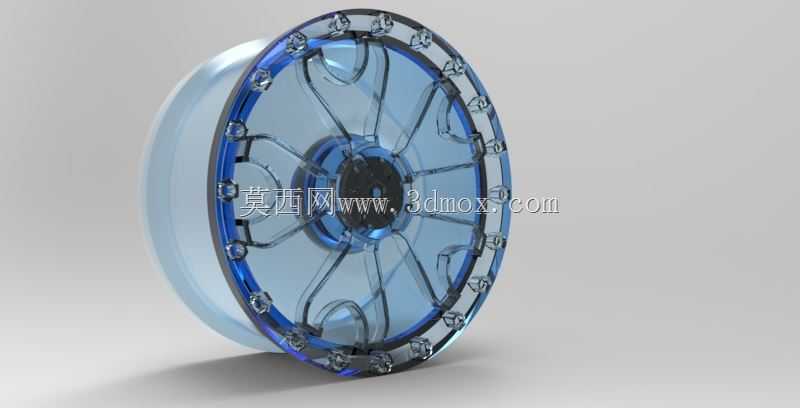

辐条之间的镂空区域做了圆弧过渡处理,没有尖锐的应力集中棱角,避免长期交变载荷下出现疲劳裂纹,同时镂空结构也能给制动系统留出足够的散热空间,车辆频繁制动时,制动盘产生的热量可以通过辐条间的空隙快速随气流散出,降低制动热衰减的风险。这次方案里的透明材质部分,是做结构展示时的可视化处理,实际量产应用中可以替换为高强度铝合金或者碳纤维复合材料,透明效果仅用于验证内部结构的布局合理性,观察辐条的力传递路径是否顺畅。轮毂中心的安装座位置做了加厚处理,和车轴轴头的配合面设计了足够的接触面积,保证螺栓锁紧后连接刚性充足,不会在行驶过程中出现松动。轮辋的边缘设计了标准的气门嘴安装孔,位置避开辐条的遮挡,方便后续轮胎充气时的操作,同时轮辋内侧预留了平衡块的安装位置,满足轮胎动平衡的装配需求。

从功能特性来看,这种辐条布局的轮毂除了基础的承载功能,流线型的辐条在车辆行驶时可以引导气流顺着轮辋表面流动,一定程度上降低轮腔位置的空气紊流,减少行驶风阻。在结构验证阶段,通过模拟不同工况下的受力情况,对辐条的厚度、弧度做了多次调整,比如在过弯时侧向载荷最大的辐条位置,适当增加了截面的抗弯模量,在垂直冲击载荷下,每根辐条的受力分布更均匀,不会出现单根辐条应力过载的情况。安装边界上,轮毂的偏距参数经过核算,保证装车后轮胎不会超出翼子板边界,同时也不会和内侧的悬架部件、制动卡钳发生运动干涉,转向时轮胎的最大转角范围内,轮毂和周边部件都保留了足够的安全间隙。

针对不同的应用场景,这个轮毂结构可以做对应的参数调整,比如用于低速观光车时,可以适当降低辐条的材料强度要求,控制生产成本;用于乘用车主装配套时,可以在辐条背面设计加强筋结构,进一步提升整体的抗冲击性能。轮辋和轮辐的连接位置做了圆滑的过渡处理,避免焊接或者一体成型时出现应力集中的缺陷,如果采用铸造工艺生产,这个位置的壁厚均匀,不会出现缩孔、浇不足的铸造缺陷,如果采用锻造工艺,金属流线可以顺着辐条的走向分布,进一步提升部件的整体力学性能。另外在设计时也考虑了后期的维护便利性,轮毂表面的造型没有难以清理的死角,日常使用时附着的泥水、灰尘可以很方便地冲洗干净,中心盖的安装位置预留了标准的卡扣结构,可以适配不同品牌的标识盖,满足不同用户的外观需求。
