运动饮料塑料瓶外观结构设计方案

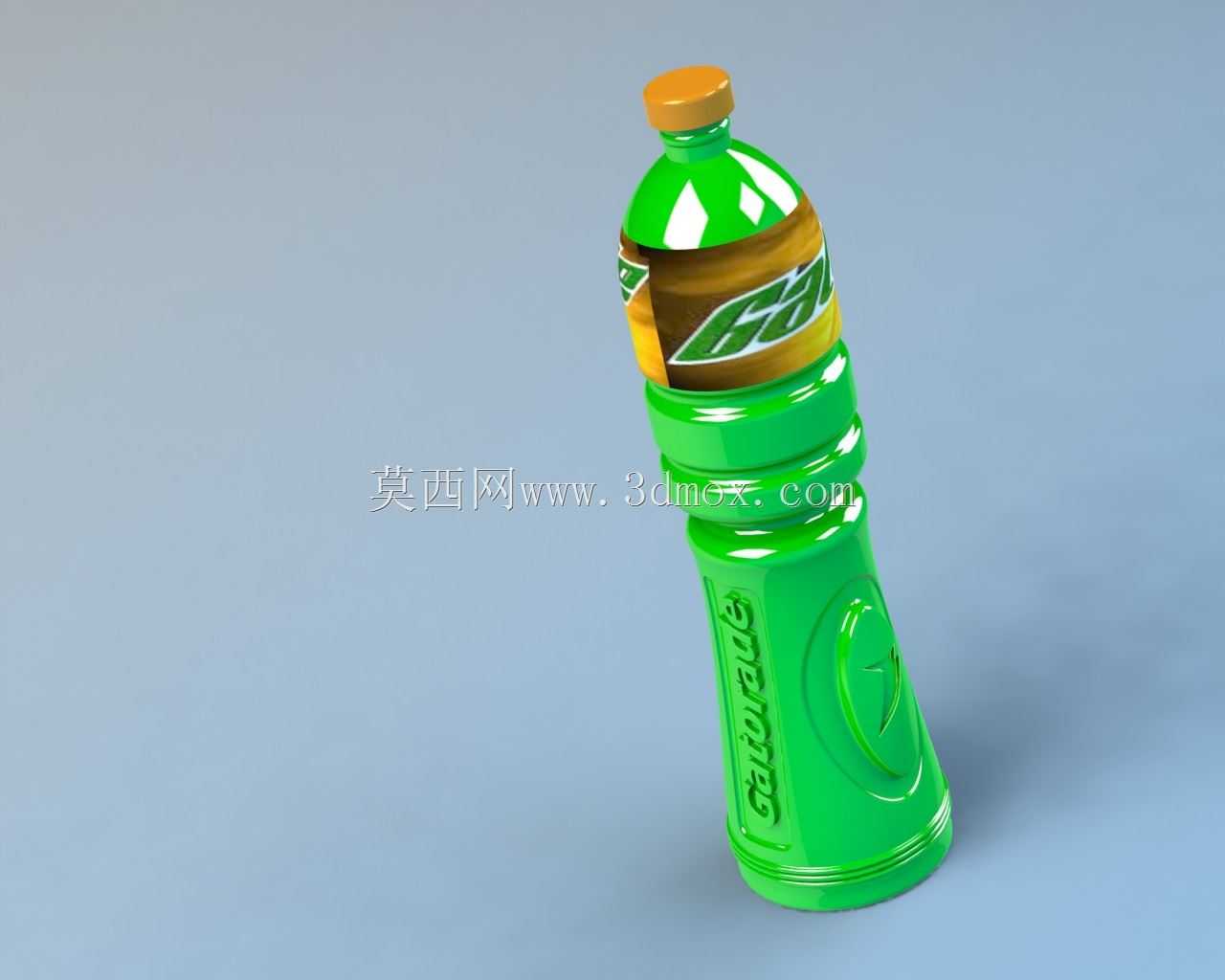

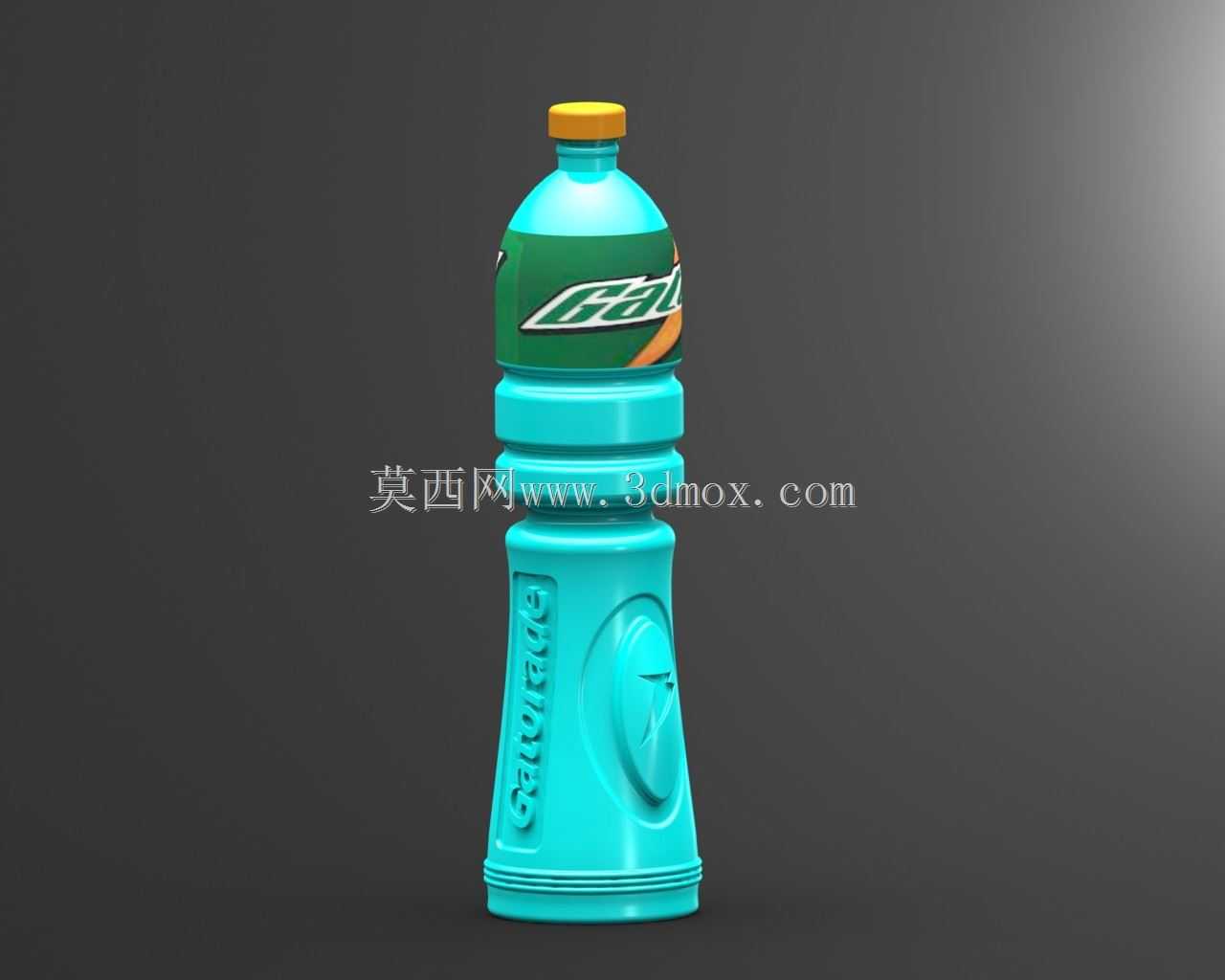

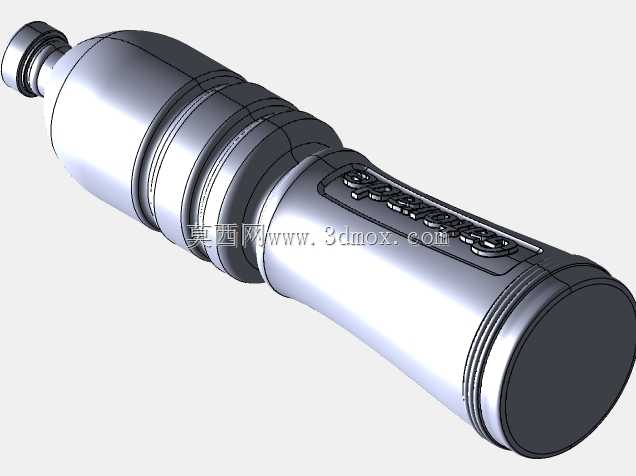

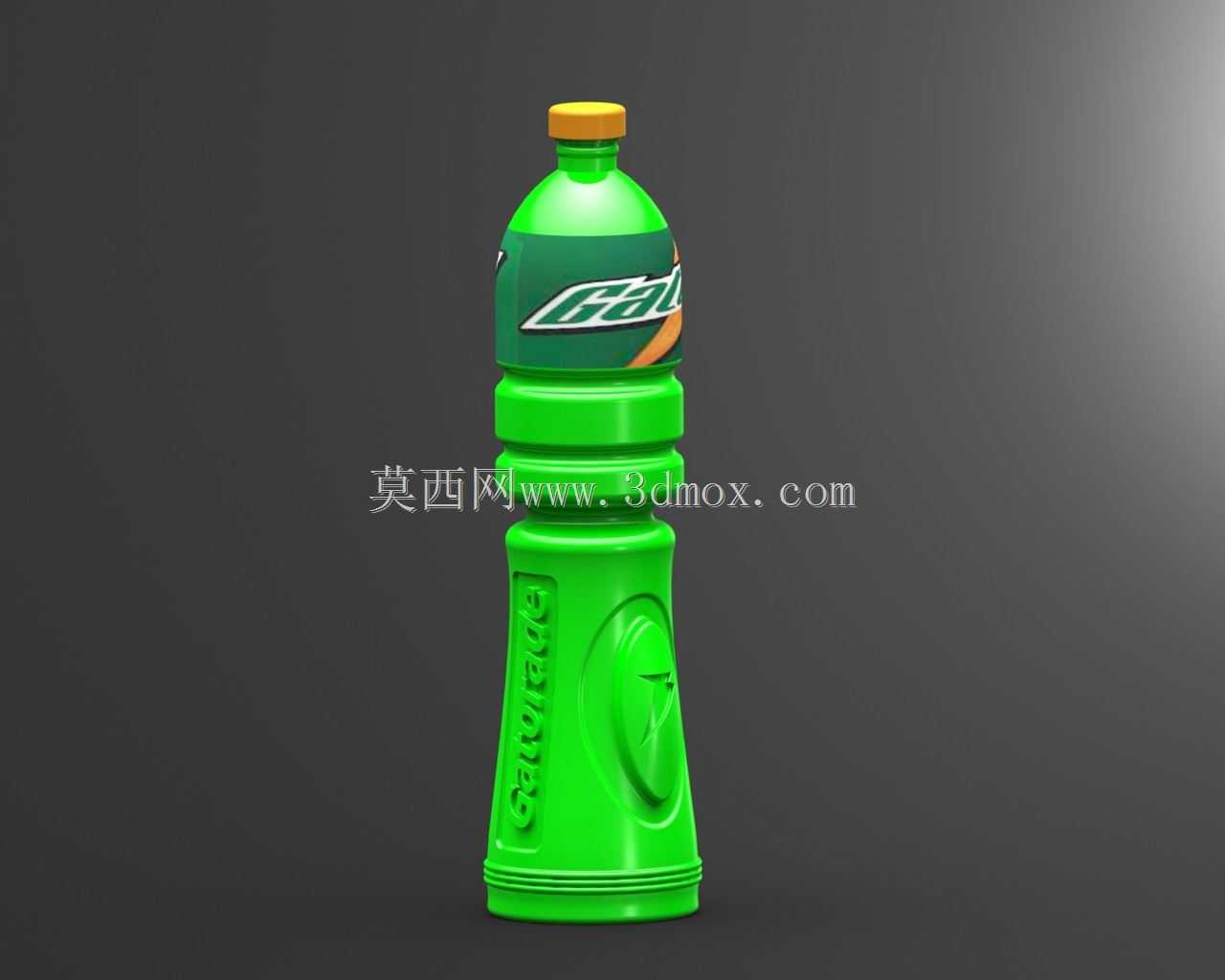

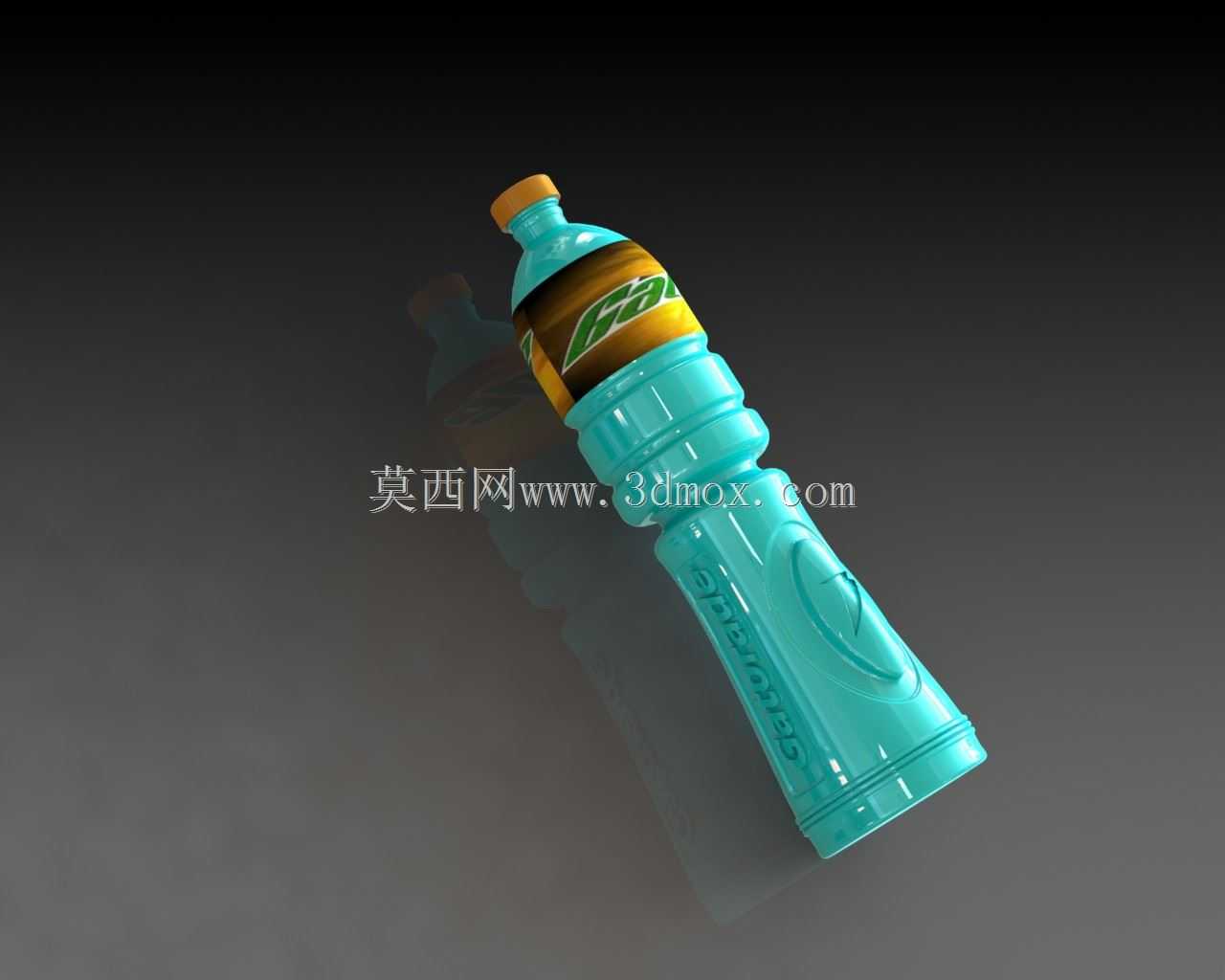

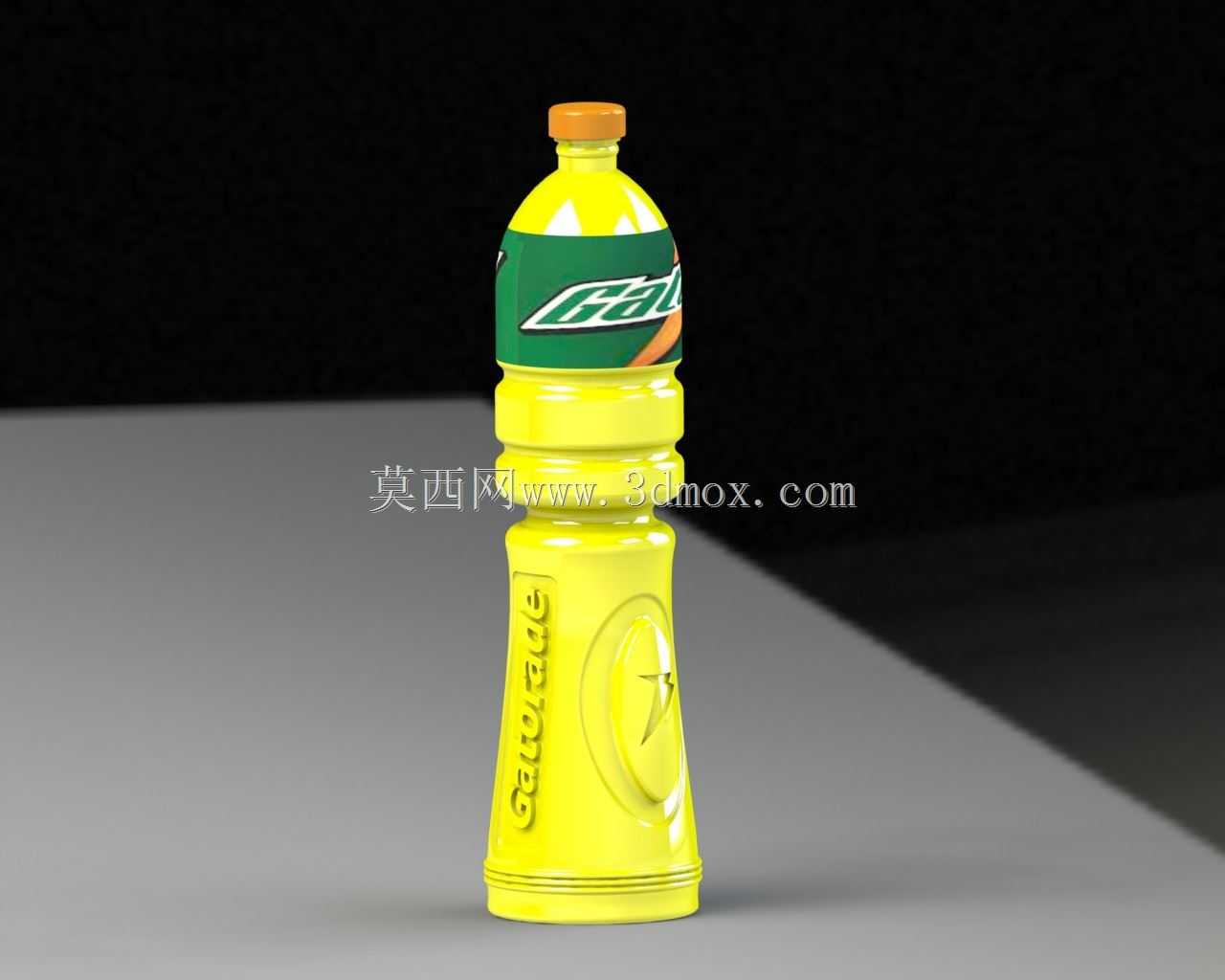

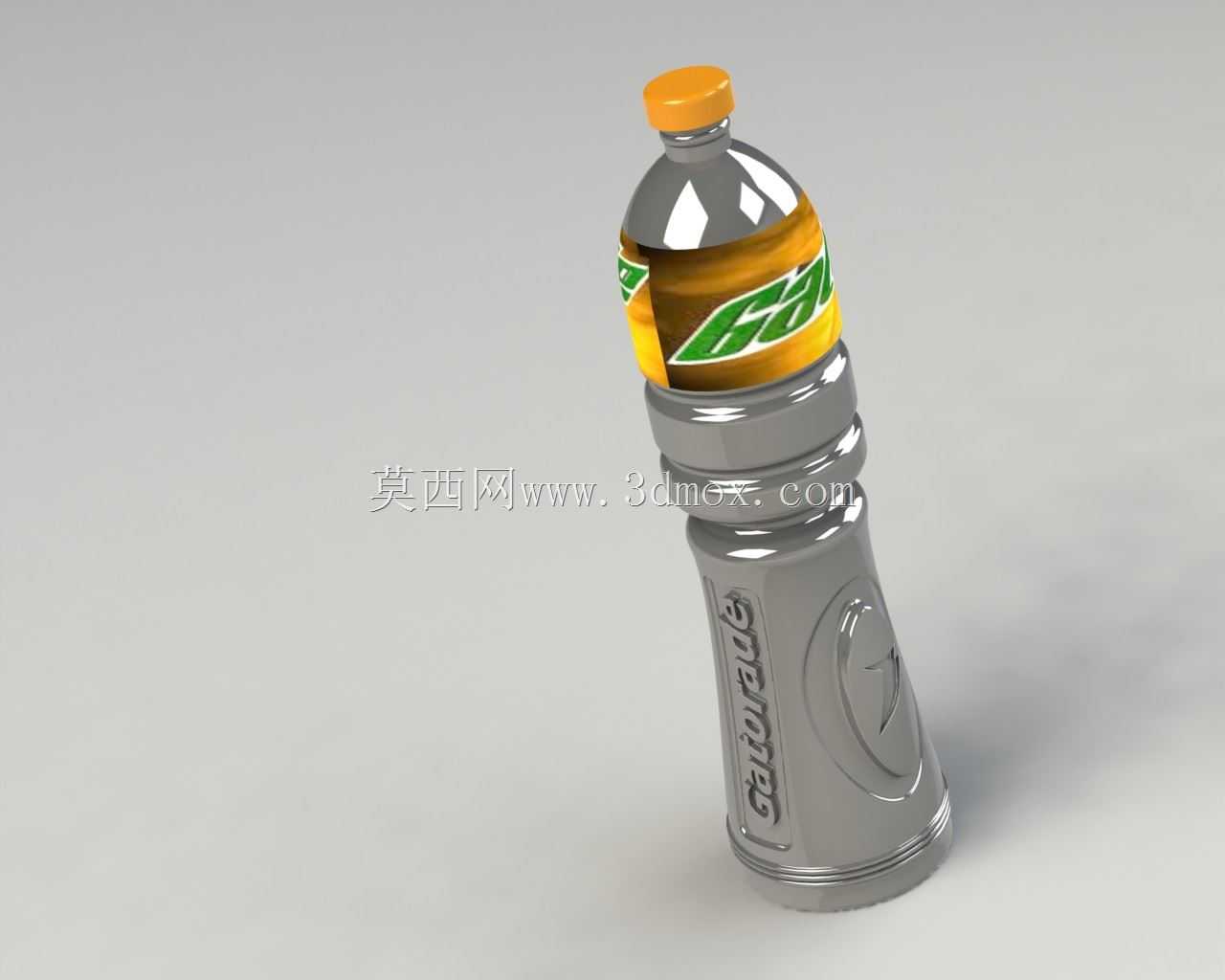

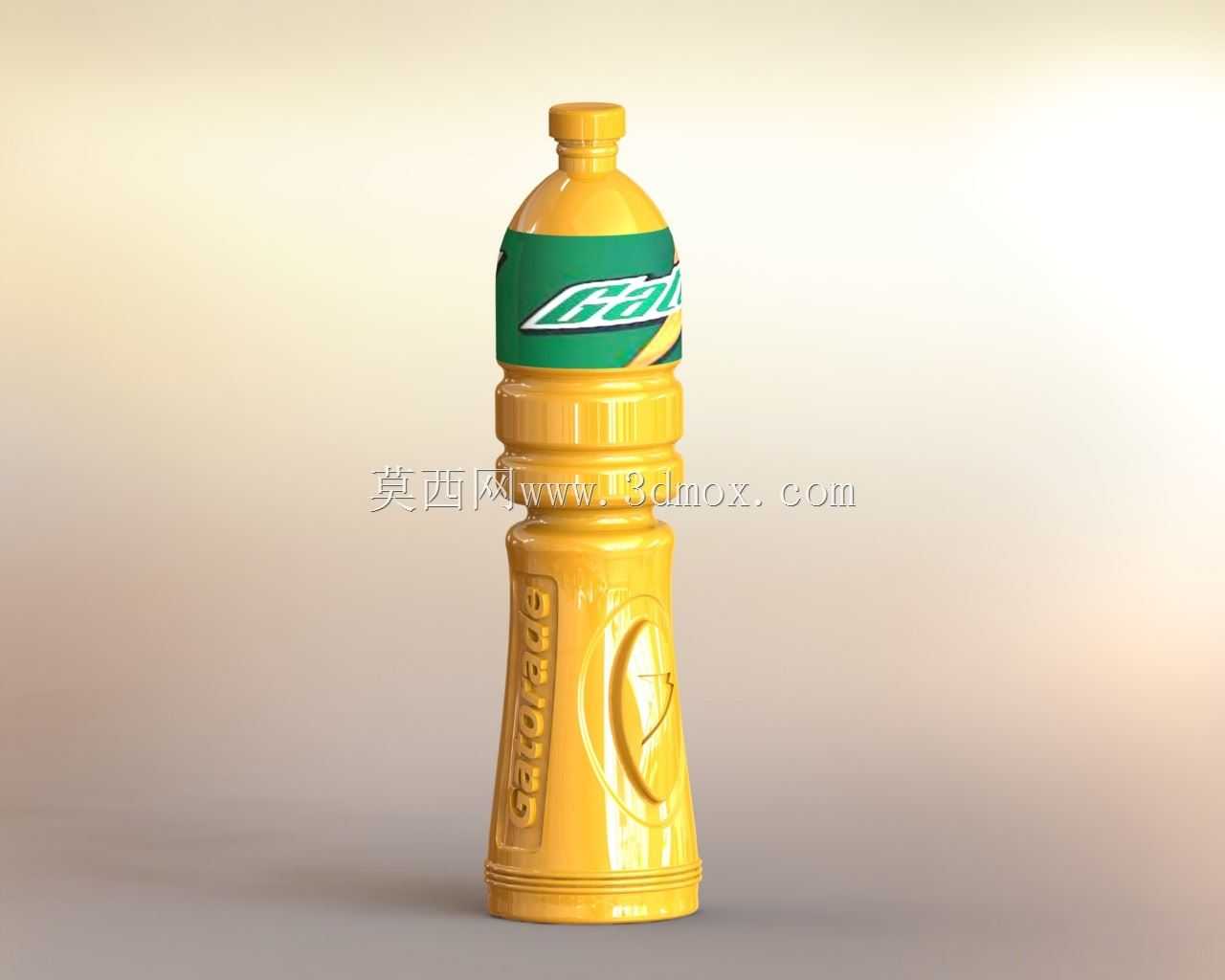

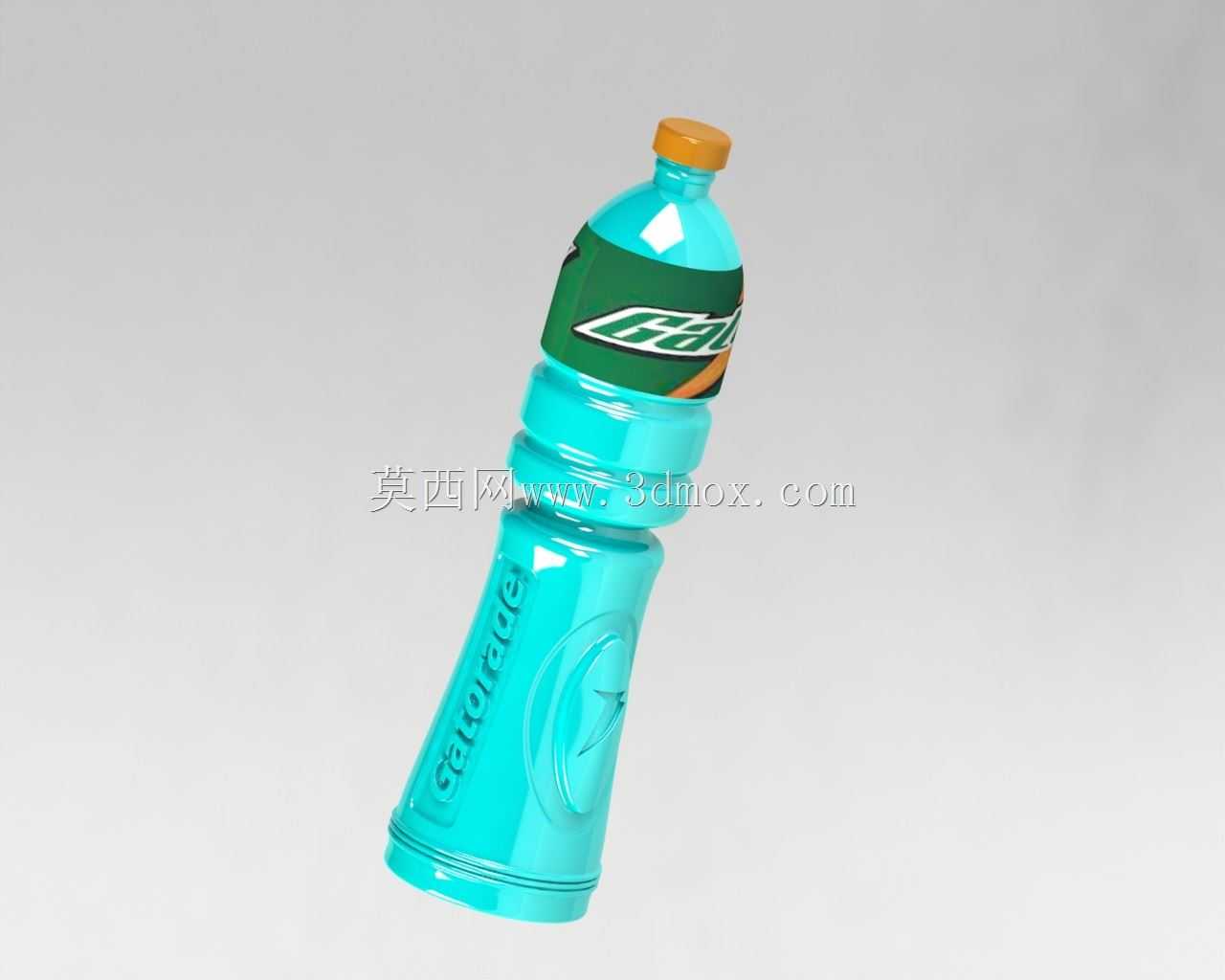

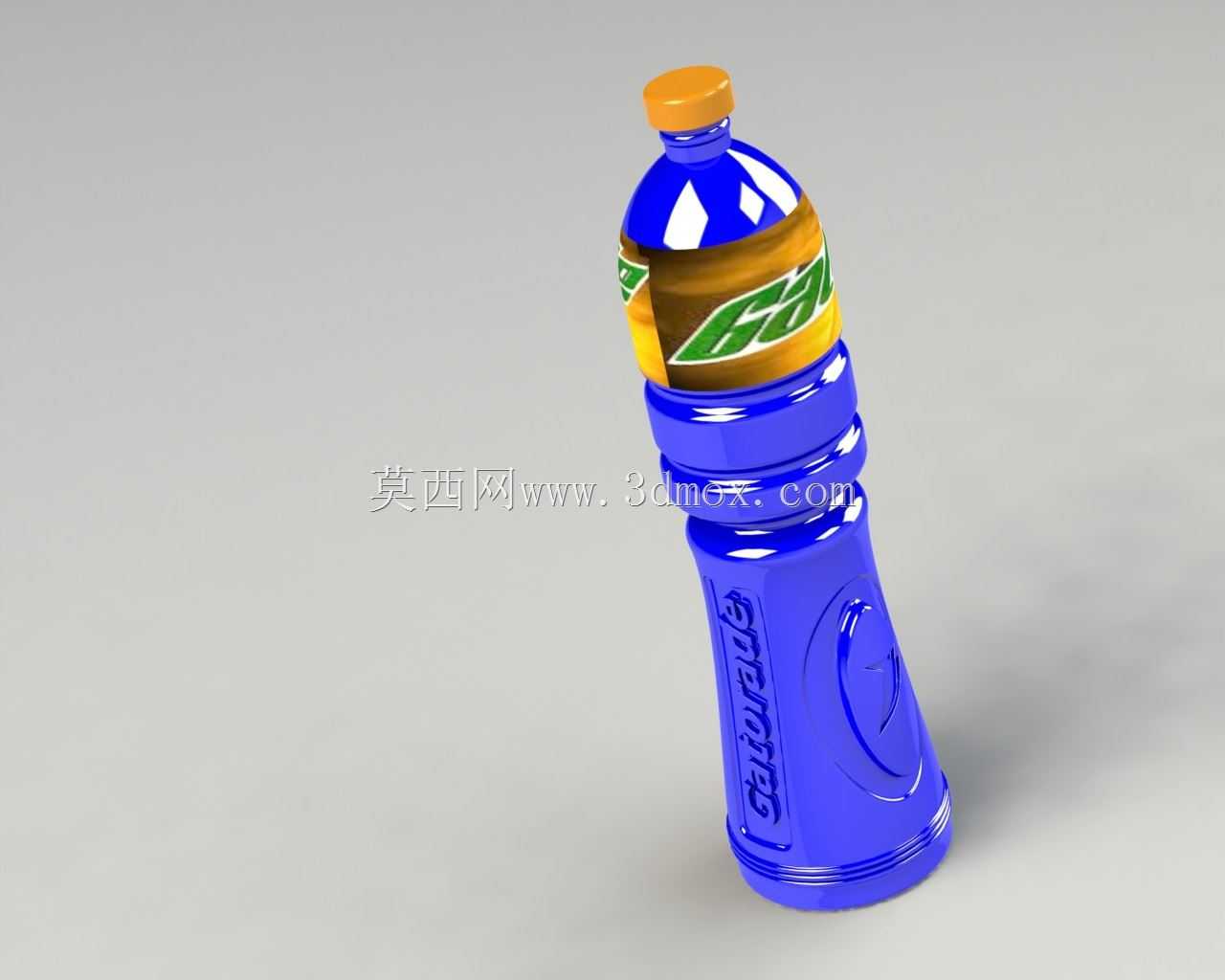

　　这款运动饮料瓶的结构设计，首先围绕运动场景下的手持使用需求展开，日常跑者、健身人群在运动过程中手掌易出汗，瓶身中段的环形凹凸筋位并非装饰性设计，而是通过增加接触面的摩擦系数，减少湿滑状态下瓶身脱手的概率，同时筋位的排布也兼顾了吹塑成型时的料流均匀性，避免瓶身壁厚不均导致的局部强度不足问题。瓶身侧面的竖向浮雕标识区域，采用内凹式结构设计，一方面可以在堆叠运输过程中保护印刷标识不被摩擦刮花，另一方面内凹结构形成的纵向加强筋，能够提升瓶身整体的抗挤压能力，在货架堆码、运输颠簸的工况下，减少瓶身凹陷变形的概率，保障终端陈列的外观完整性。瓶口采用标准的PCO1881瓶口规格，适配市面主流的运动盖、普通旋盖结构，瓶口的螺纹起始角、

　　螺距尺寸均严格匹配通用封盖设备的参数，无需调整现有灌装生产线的封盖工装即可直接投产，降低包装切换的产线改造成本。瓶肩位置的渐变过渡曲面，在设计时充分考虑了吹塑成型的脱模角度，同时曲面弧度经过跌落仿真验证，在1.2米高度自由跌落至水泥地面的工况下，瓶肩位置的应力集中系数控制在材料许用应力范围内，避免跌落开裂漏液的问题。瓶底采用五瓣式内凹底结构，这种结构能够提升瓶身的垂直承压能力，满瓶状态下可承受80kg以上的垂直堆码载荷，满足多层仓储堆垛的强度要求，同时内凹底的弧度设计能够适配灌装线的瓶底定位工位，保障高速灌装时的瓶身定位精度，减少灌装偏差、旋盖偏位等不良品率。瓶身的握持区域直径控制在66mm，适配亚洲成年人的手掌握持尺寸，

　　单手握持时手指可完全环绕瓶身，运动过程中单手开盖、饮用的操作流畅度更高，不会出现瓶身过粗握持费力的问题。标签区域的瓶身段采用微锥度设计，上下直径差控制在1.2mm，既方便套标机的标签套入作业，也能保障标签热收缩后贴合平整，无褶皱、翘边的问题。整个瓶身的容量设计为600ml，满瓶液位下的重心位置控制在瓶身总高度的42%处，放置时的稳定性更好，不易倾倒，同时手持饮用时的重心配比合理，长时间握持不会产生过重的坠手感。设计过程中对瓶身的壁厚分布做了针对性优化，握持区域、瓶底承压区的壁厚控制在0.32mm，瓶肩、标签区域的壁厚控制在0.28mm，在保障整体结构强度的前提下，尽可能降低单瓶的克重，减少原材料消耗，符合轻量化包装的行业趋势。

　　瓶身的所有转角位置均采用R2以上的圆角过渡，避免吹塑成型时出现尖角处的料薄问题，同时圆角过渡也能减少运输过程中应力集中导致的瓶身开裂，提升产品的运输破损率表现。针对冷藏陈列的使用场景，瓶身材料选用PET材质时，结构设计预留了0.8%的冷收缩余量，在4℃冷藏环境下放置24小时后，瓶身尺寸收缩量在可控范围内，不会出现标签起皱、瓶盖配合松动的问题。瓶口的防盗环连接桥设计，断裂力控制在12-18N区间，既保障消费者开盖时防盗环能够顺利断裂，也能避免运输过程中防盗环意外断裂导致的漏液、产品误开问题。
