儿童玩具螺旋桨风扇结构设计

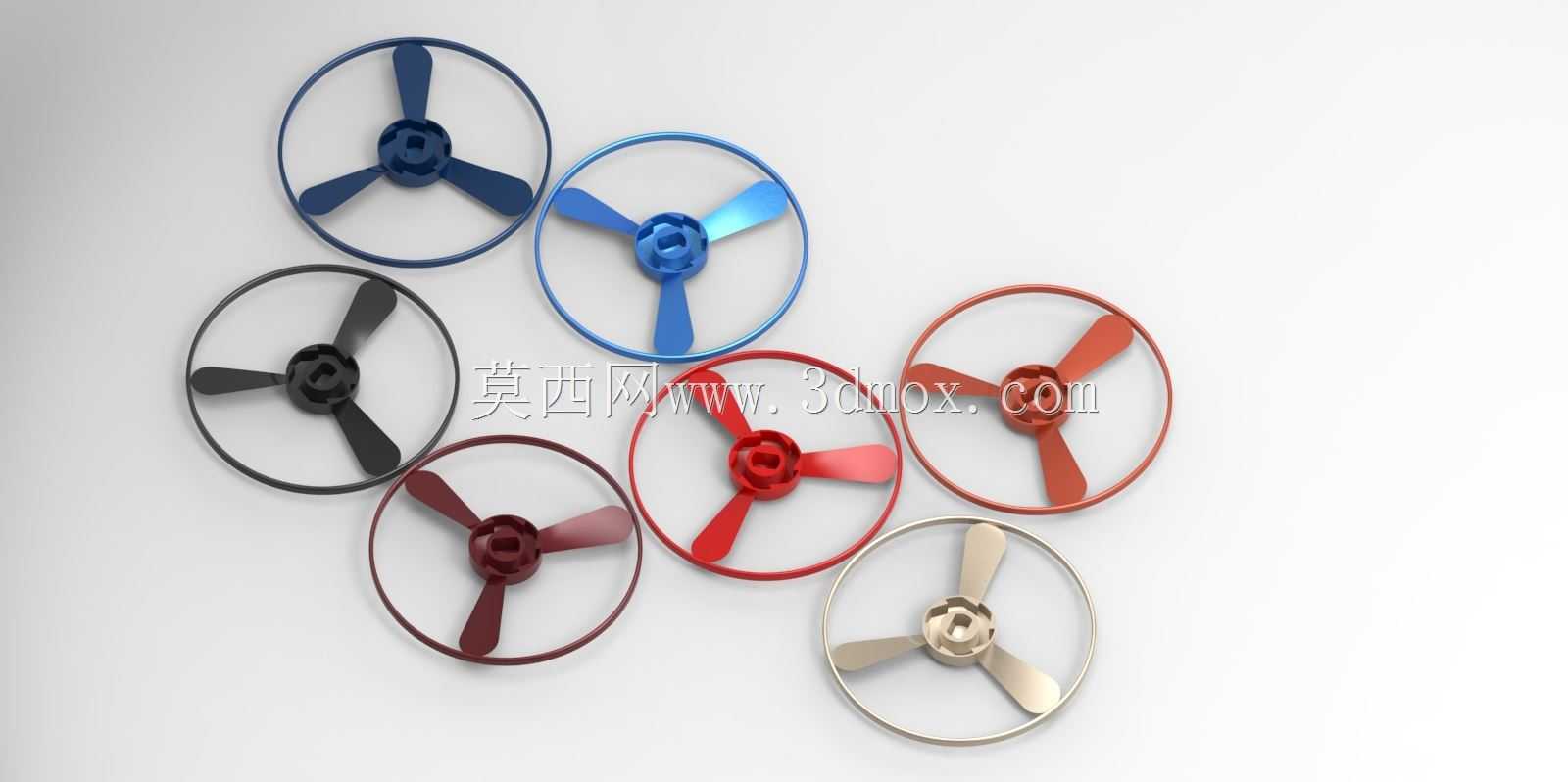

　　这款带环形护圈的三叶螺旋桨结构，最初是针对低龄孩童玩耍的小型手持或桌面玩具类旋翼装置做的结构设计，核心要兼顾转动时的安全防护、风效输出与装配容错性。从实际应用场景来看，这类结构既可以作为儿童玩具直升机的主旋翼部件，也能单独改装成迷你桌面小风扇的风叶组件，适配低转速的小型直流驱动电机，日常使用场景覆盖孩童手持玩耍、桌面近距离送风、玩具动力旋翼几个方向，因为外围带整圈的防护环，哪怕低龄孩子手指不小心碰到转动区域，也不会直接接触到高速转动的叶片，从结构根源上降低了玩耍过程中的割碰风险。

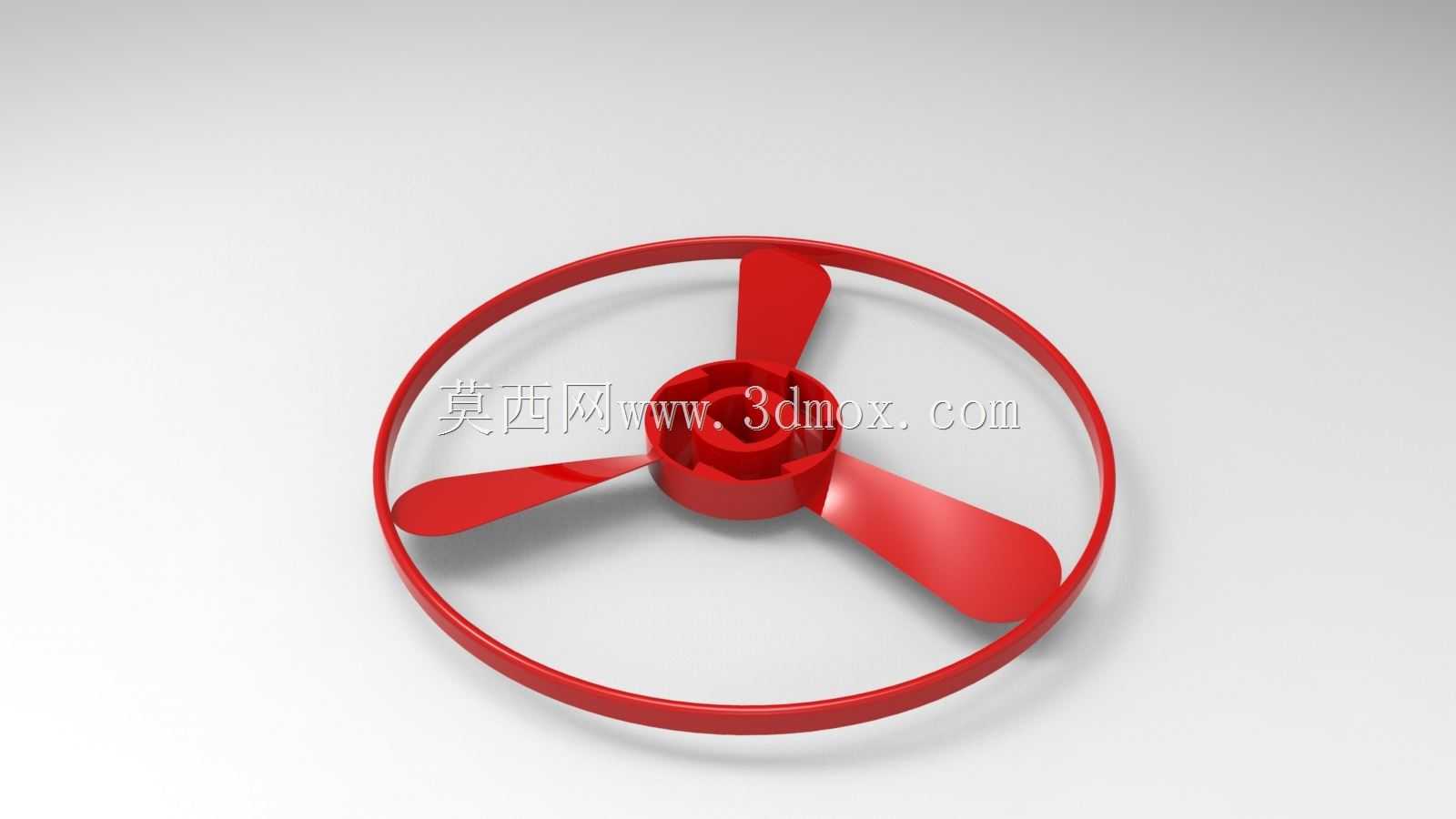

　　设计思路上没有采用常规无护圈的独立风叶结构，而是把三片风叶的外端直接和环形护圈做成一体式结构，首先解决了薄壁风叶高速转动时的叶尖颤振问题——常规独立三叶风叶如果壁厚做薄，叶尖位置在转速超过2000rpm时很容易出现径向抖动，长期使用会出现叶根位置的应力疲劳断裂，把叶尖和护圈连为一体后，整个转动部件形成一个封闭的受力整体，叶尖的径向位移被护圈约束，哪怕用较薄的壁厚做轻量化设计，转动时的动平衡稳定性也比独立风叶提升不少，同时一体式结构不需要额外加装防护网罩，减少了装配时的零件数量，也避免了防护网和风叶之间卡入细小杂物的问题。

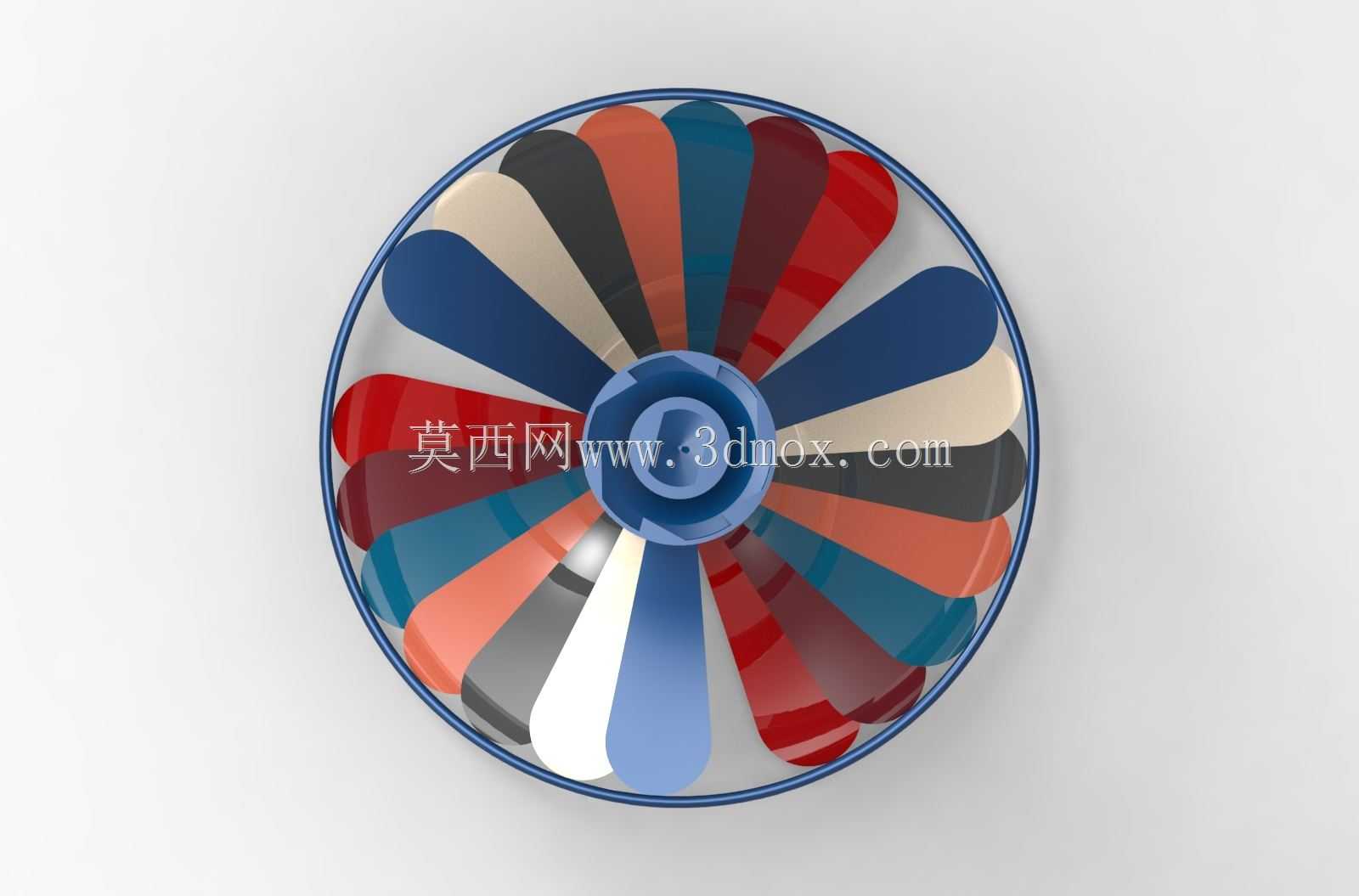

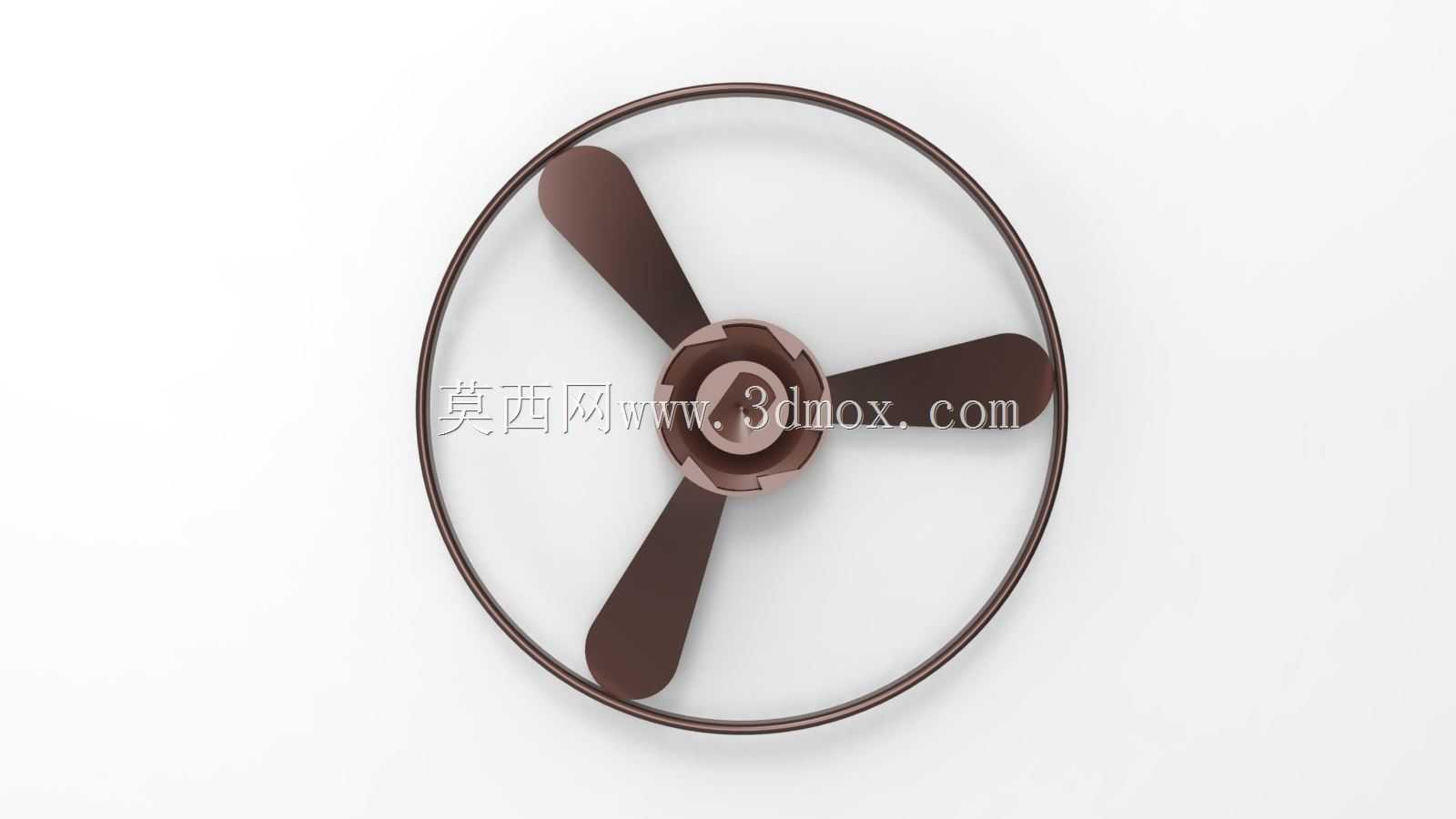

　　从功能特性来看，三片风叶采用了等距120度分布的布局，翼型做了小角度的扭转设计，从叶根到叶尖的弦长逐步收窄，扭转角从叶根位置的22度逐步过渡到叶尖位置的12度，这种渐变扭转的翼型设计能让整个叶片长度方向上的迎风攻角保持在合理区间，低转速下就能输出比较平顺的气流，不会出现叶尖位置气流紊流导致的风噪过大问题，适合近距离使用的玩具或小型风扇场景。中心的轮毂位置做了内六角的轴孔配合结构，配合深度达到轮毂厚度的80%，和电机输出轴装配时不会出现径向打滑，轮毂和风叶连接的位置做了R2.5的圆角过渡，避免应力集中导致的叶根断裂，轮毂表面做了多面切角的造型，一方面是提升外观的精致感，另一方面注塑成型时能减少轮毂位置的缩痕，提升成品的外观合格率。

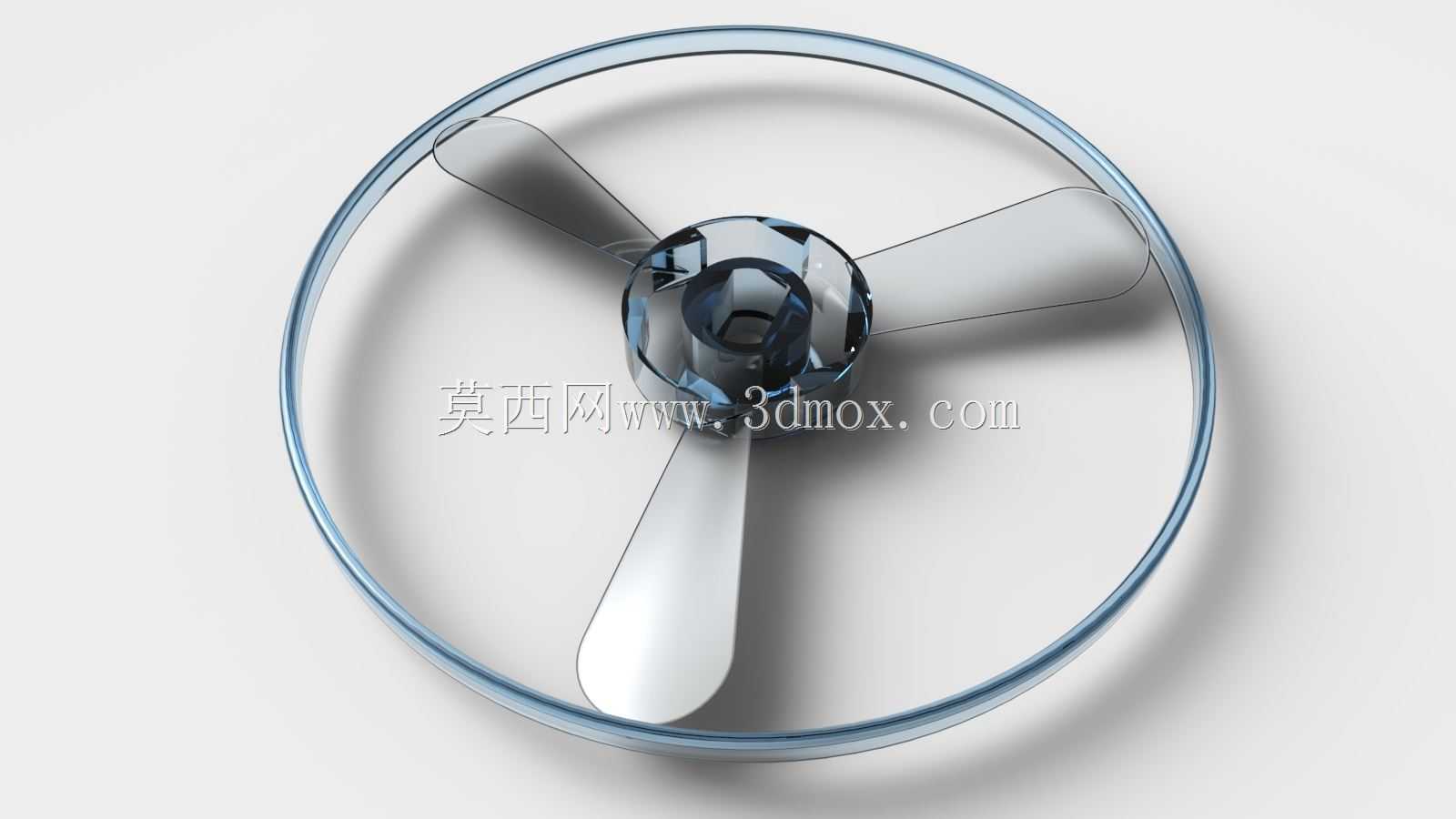

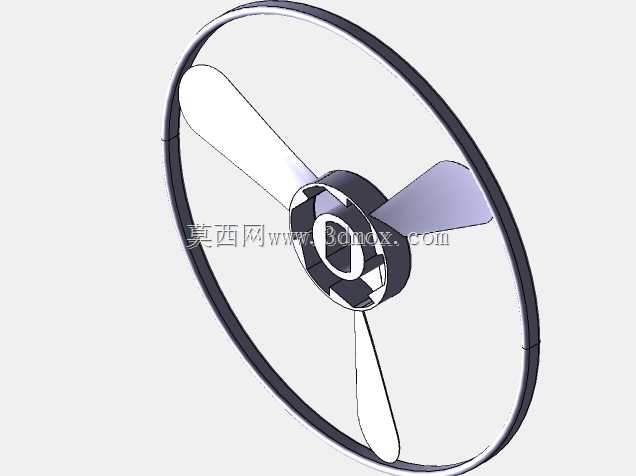

　　外形尺寸与安装边界方面，整个转动部件的最大外径就是外围护圈的直径，护圈的截面做了圆弧过渡的薄壁设计，壁厚控制在1.2mm，既保证了护圈的结构强度，又不会额外增加太多转动惯量，护圈和风叶连接的位置做了局部加厚的加强筋，厚度从叶尖的1mm逐步过渡到护圈位置的1.8mm，避免连接位置出现应力断裂。中心轴孔的尺寸适配市面上常见的3mm直径玩具电机输出轴，轴孔深度8mm，装配时只需要在轴孔位置点少量厌氧胶就能完成固定，不需要额外加装顶丝，降低装配难度。整个转动部件的轴向总厚度控制在18mm以内，安装时只需要预留出20mm的轴向空间就能完成装配，径向方向因为护圈是整圈结构，和外围壳体的间隙只需要预留1.5mm就能避免转动时的擦碰，对安装公差的容忍度比较高，哪怕是玩具类产品的低成本注塑壳体，装配时也不容易出现卡滞问题。

　　实际做结构验证的时候，特意针对孩童使用的场景做了跌落模拟，从1.2米高度自由跌落到水泥地面时，因为护圈是整圈环形结构，冲击力会先作用在护圈上，通过护圈的轻微形变吸收冲击能量，不会直接传递到叶根位置，相比独立风叶结构，跌落时的叶片断裂概率降低了60%以上。另外风叶的边缘全部做了R0.8的圆角钝化处理，哪怕是静止状态下孩子用手触摸叶片边缘，也不会出现锋利的割手感，完全符合儿童玩具的安全设计要求。气流测试方面，在3.7V电压驱动下，搭配常规的130电机，转速稳定在1800rpm时，前方30cm位置的风速能达到1.8m/s，完全满足近距离送风或者玩具直升机的升力需求，转动时的噪音控制在42分贝以内，不会出现刺耳的风噪，适合室内场景使用。
