5V直流轴流散热风机结构设计

在各类紧凑型电子设备、小型工控模组、嵌入式硬件装置的热管理设计中，小规格直流轴流风机是应用频次极高的风冷执行部件，本次呈现的这款5V供电的轴流风机三维结构，完整还原了量产级产品的所有装配细节，可直接用于设备散热风道的干涉校验、安装位匹配以及整机热仿真的结构输入。从实际工程选型的角度看，这类50mm见方的薄型轴流风机，是小体积电子设备风冷方案的首选规格，常见的应用场景覆盖桌面级小型网络交换机、嵌入式工业控制盒、低功率LED驱动电源模组、迷你型主机机箱、桌面3D打印机控制仓、小型通讯中继设备等对安装空间有严格限制的场景，这类场景普遍没有冗余空间容纳更大规格的风冷部件，同时设备整体热功耗处于中低区间，不需要高静压的离心风机就能满足散热需求。

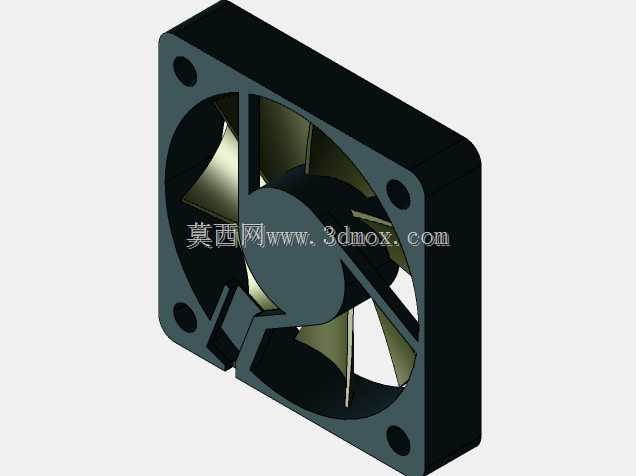

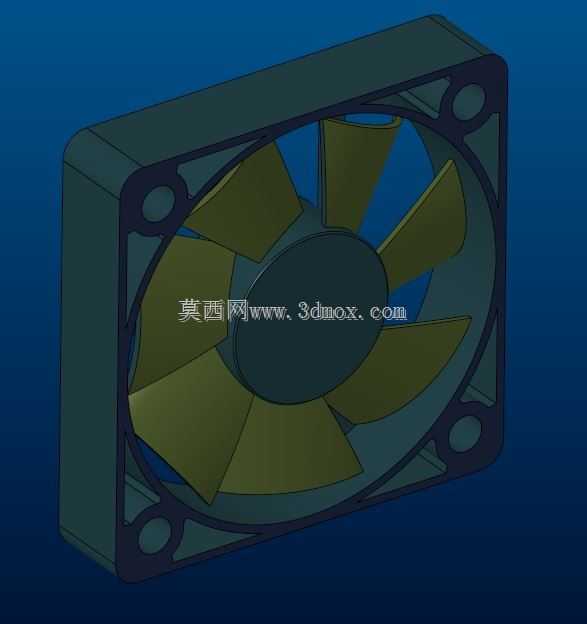

这款风机的外框采用标准方形切角设计，四个角位预留了沉头安装孔，安装孔的位置完全遵循行业通用的孔位规范，设计人员在做整机结构排布时，不需要额外调整安装柱的位置，可直接适配同规格的常规风机安装位，外框厚度控制在10mm，属于薄型轴流风机的常规厚度区间，在设备内部做堆叠设计时，只需要预留12mm左右的轴向空间就能完成装配，不会过度挤占PCB板、接线端子等其他部件的排布空间。外框的内侧做了导流弧面过渡，并非直角直筒结构，这个细节设计是为了减少气流进入风轮时的沿程阻力，避免气流在框体边角处形成紊流涡旋，从而降低风噪同时提升送风效率。

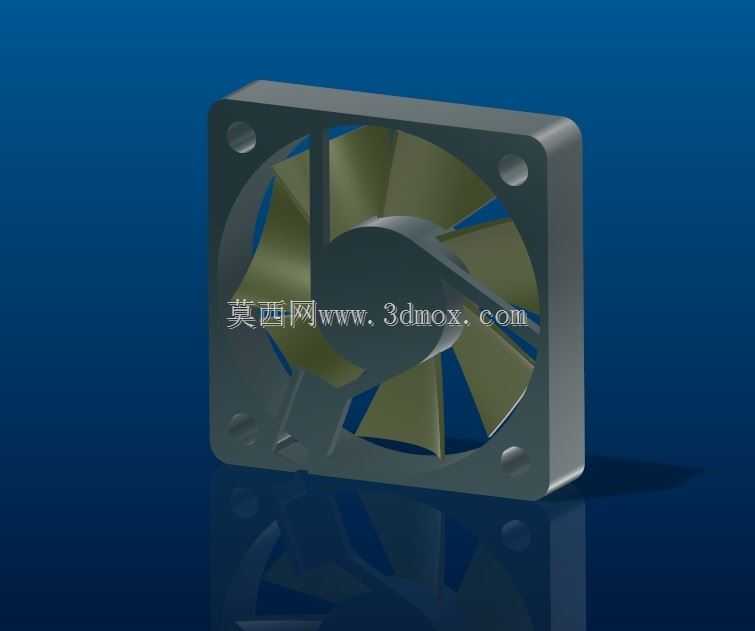

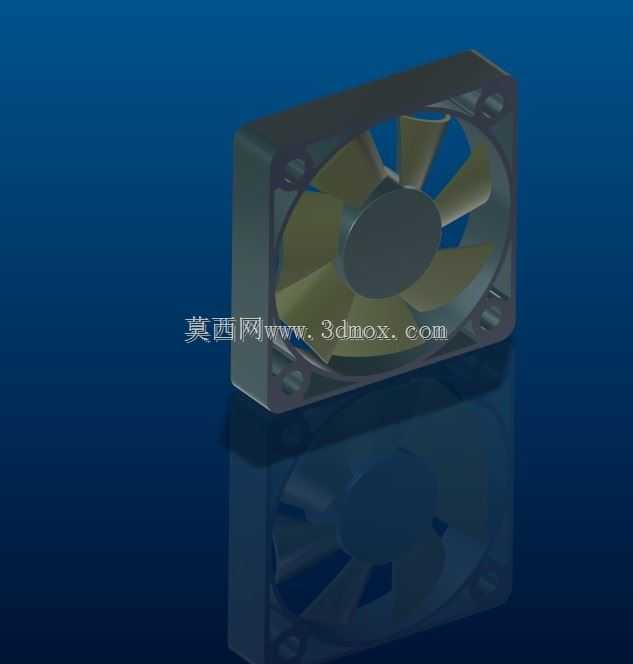

风轮部分采用七片后倾式弧面叶片设计，叶片的扭角经过流体优化，在5V直流供电的低转速工况下，能保证稳定的轴向送风能力，额定工况下的送风量可以满足15-25W热功耗设备的散热需求，可将设备内部封闭空间的热空气持续带出，在器件表面形成稳定的对流换热环境。叶片与外框内壁的间隙控制在极小的公差范围内，既避免了运转过程中叶片擦碰外框的风险，又减少了间隙处的气流回流损失，提升风机的实际送风效率。轮毂部分的结构完全匹配内置驱动板与轴承组件的安装尺寸，中心的轴孔位置预留了卡簧槽与轴承定位台阶，可直接套用常规微型含油轴承或者双滚珠轴承的装配尺寸链，设计人员如果需要做同类型风机的改型设计，可直接在这个模型基础上调整叶片参数、轮毂尺寸，不需要从零开始搭建外框与安装结构。

从建模细节来看，这个模型完整还原了风机的所有外部结构特征，包括外框表面的脱模斜度、安装孔的沉头深度、出线位的缺口结构、风轮叶片的曲面弧度，在做整机结构装配校验时，可以直接导入装配体检查安装间隙，比如风机与周边电容、散热片、接线端子的安全距离是否足够，风机进出风侧是否有结构件遮挡风道，安装螺丝的长度是否会触碰风机内部的转动部件。对于做设备热设计的工程师来说，这个精准的外形模型可以直接导入热仿真软件中，作为风冷边界的结构参考，不需要再简化建模，能大幅缩短前期方案设计的周期。在实际选型替换场景中，很多进口品牌同规格风机的安装孔位、外形尺寸都遵循行业通用规范，这个模型的尺寸参数完全匹配50×50×10mm规格的直流轴流风机通用安装尺寸，不管是做前期方案的结构占位，还是量产阶段的BOM替换校验，都能提供精准的结构参考。另外，这类低压直流风机的供电电压为5V，可直接从设备主板的USB供电回路或者5V直流输出取电，不需要额外配置高压供电模块，进一步简化了设备内部的供电布线设计，非常适合集成到各类消费级电子设备与小型工业控制装置中。
