视差差速轮式教育移动机器人结构设计

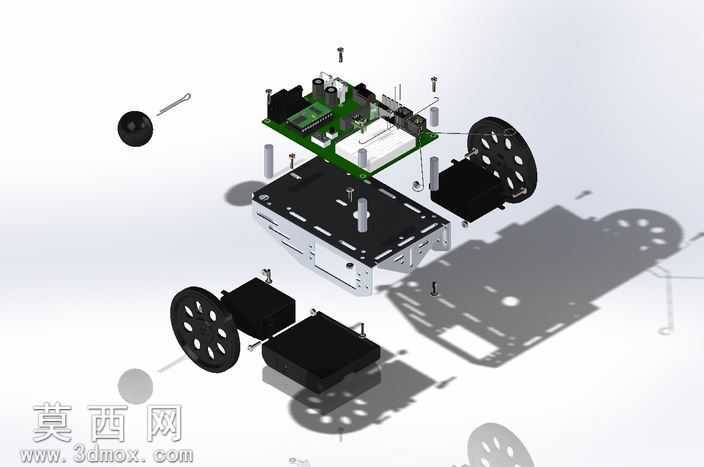

本作品为面向教育场景的差速轮式移动机器人三维结构设计，采用爆炸视图形式完整呈现整机的装配层级与零件组成，清晰展示各部件间的装配关系与定位逻辑。建模过程中严格遵循机械装配的公差配合要求，对每一个零件的尺寸参数、安装定位特征都做了精准还原，从底盘的安装孔位、支撑铜柱的高度匹配，到轮组的轴孔配合、电路板的固定点位，都经过严谨的尺寸校核，确保虚拟装配状态下无干涉、无错位，可直接用于装配指导与结构验证。模型的材质渲染贴合实物的真实质感，金属底盘做了哑光磨砂金属质感处理，还原铝合金板材的细腻纹理与轻微反光特性；黑色塑料轮组与电机外壳赋予哑光工程塑料材质，体现塑胶件的柔和漫反射效果；电路板部分还原了阻焊层的深绿色质感，同时对板载的电子元件、接插件做了简化但辨识度极高的建模，既保证视觉上的真实感，又避免过多细碎元件导致模型冗余。结构设计上采用分层堆叠的布局思路，底层为金属承载底盘，负责安装双侧驱动电机、轮组与支撑万向轮，保证整机的结构刚性与运动稳定性；中层通过等高铜柱支撑控制电路板，预留出足够的布线空间与元件避让空间，避免电路板与底盘上的结构件发生剐蹭；顶层预留扩展安装位，可根据教学需求加装传感器、功能模块等拓展配件。轮组采用双侧独立驱动的差速运动方案，通过两个驱动轮的转速差实现转向、原地旋转等运动动作，结构简单可靠，非常适合入门级机器人教学使用。爆炸视图的呈现方式将所有零件沿装配轴向做等距分离，从最小的紧固螺丝、球形万向轮滚珠，到电机主体、轮盘、电路板、底盘主体，每一个零件都保留了准确的装配对位参考，能够让观看者快速理解整机的装配顺序与零件组成，既可以作为机器人结构教学的演示素材，也可作为同类教育机器人开发的结构参考模板，帮助开发者快速完成移动机器人底盘的结构选型与布局设计。
