可转位机夹式铣削刀具三维结构设计

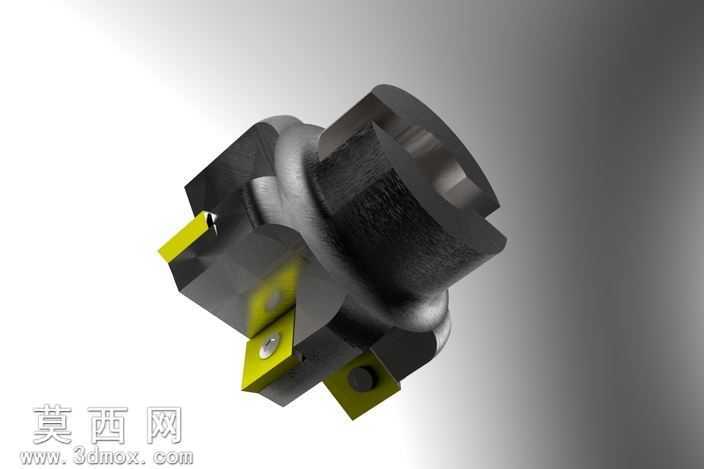

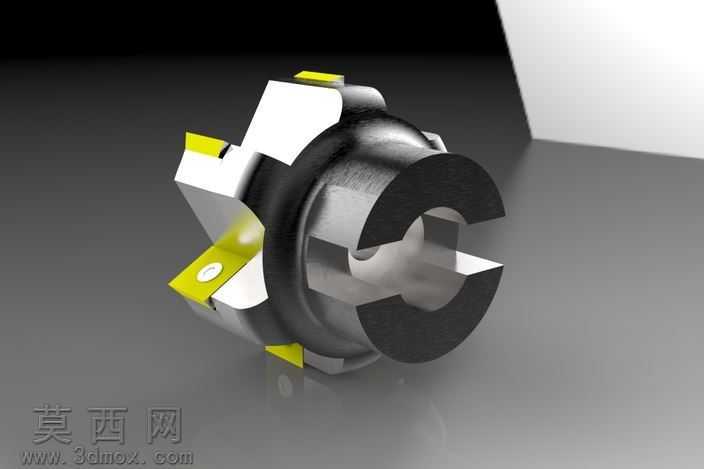

本作品为可转位机夹式铣削刀具的三维建模设计成果，建模阶段围绕铣刀的实际加工工况展开结构还原，首先搭建刀体的核心基体结构，以回转体为基础形态，精准绘制刀体中心的传动连接槽结构，该槽采用对称缺口式设计，可与机床主轴的传动键紧密配合，保障扭矩传递过程中的同轴度与稳定性，避免高速铣削作业时出现刀具偏摆、振颤等问题。刀体的刀槽布局采用等圆周角分布设计，每一处刀槽的定位面都经过参数化校准，确保安装后的刀片切削刃处于同一回转切削轨迹上，保障加工平面的平面度与表面粗糙度达标。刀片采用硬质合金材质的可转位结构，建模时还原了刀片的楔形定位形态与配套的压紧螺钉结构，每片刀片通过沉头螺钉紧固在刀槽定位面上，当单个切削刃磨损后，只需松开螺钉转动刀片即可更换新的切削刃，无需重新对刀，大幅提升加工换刀效率。渲染阶段采用工业级材质表现，刀体主体赋予合金钢调质后的金属材质，还原其经过表面发黑处理后的哑光深灰金属质感，表面添加细微的磨削纹理，体现刀体加工后的精密质感；可转位刀片赋予硬质合金特有的亮银色金属质感，切削刃部位做高光处理，体现刀片的高硬度与锋利度；压紧螺钉赋予标准紧固件的镀锌亮面金属质感，与刀体、刀片形成材质层次区分。场景布光采用三点布光法，主光从侧上方投射，打出刀体的立体结构轮廓与刀片的切削刃高光，辅光弱化阴影区域的死黑问题，背景光勾勒刀体的边缘轮廓，让整体渲染图清晰展现刀具的每一处结构细节，包括刀槽的避让空间、刀片的安装角度、螺钉的沉头位置等。设计过程中充分考虑铣削作业的排屑需求，刀体上相邻刀齿之间预留了充足的排屑空间，可引导切屑顺利排出切削区域，避免切屑缠绕刀体刮伤已加工表面；同时刀体做了轻量化的结构优化，在保障结构强度的前提下减少不必要的实体区域，降低刀具整体重量，减小主轴转动时的动平衡负载，适配中高速铣削的加工场景。整体建模严格遵循机夹可转位铣刀的行业设计规范，所有结构尺寸都参考通用铣刀的参数标准设定，可用于数控加工教学演示、刀具结构原理展示、加工工艺模拟等场景，完整还原了这类铣削刀具从刀体基体、刀片装夹到传动连接的全部结构细节，清晰展现了机夹式铣刀相较于整体式铣刀的结构优势与装夹逻辑。
