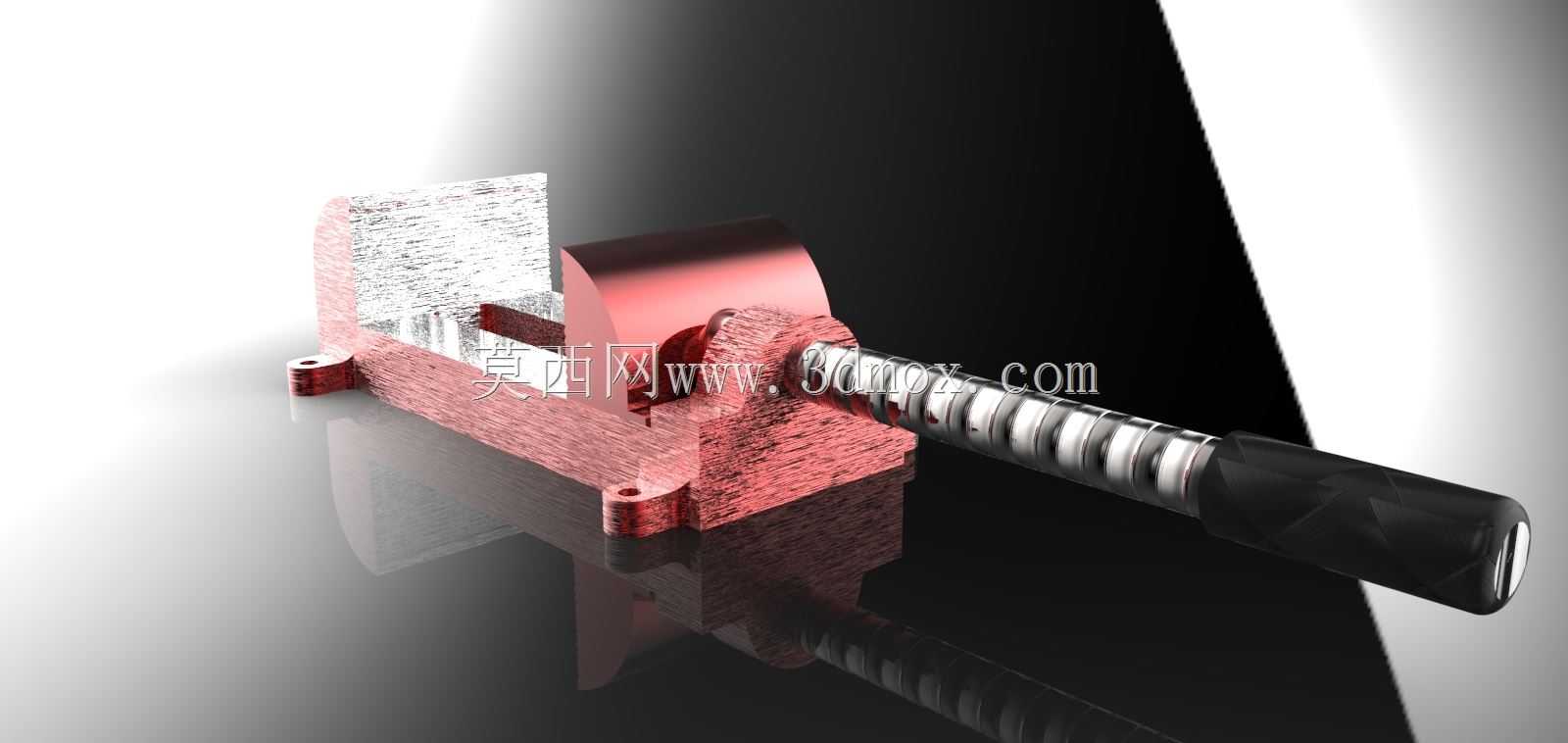

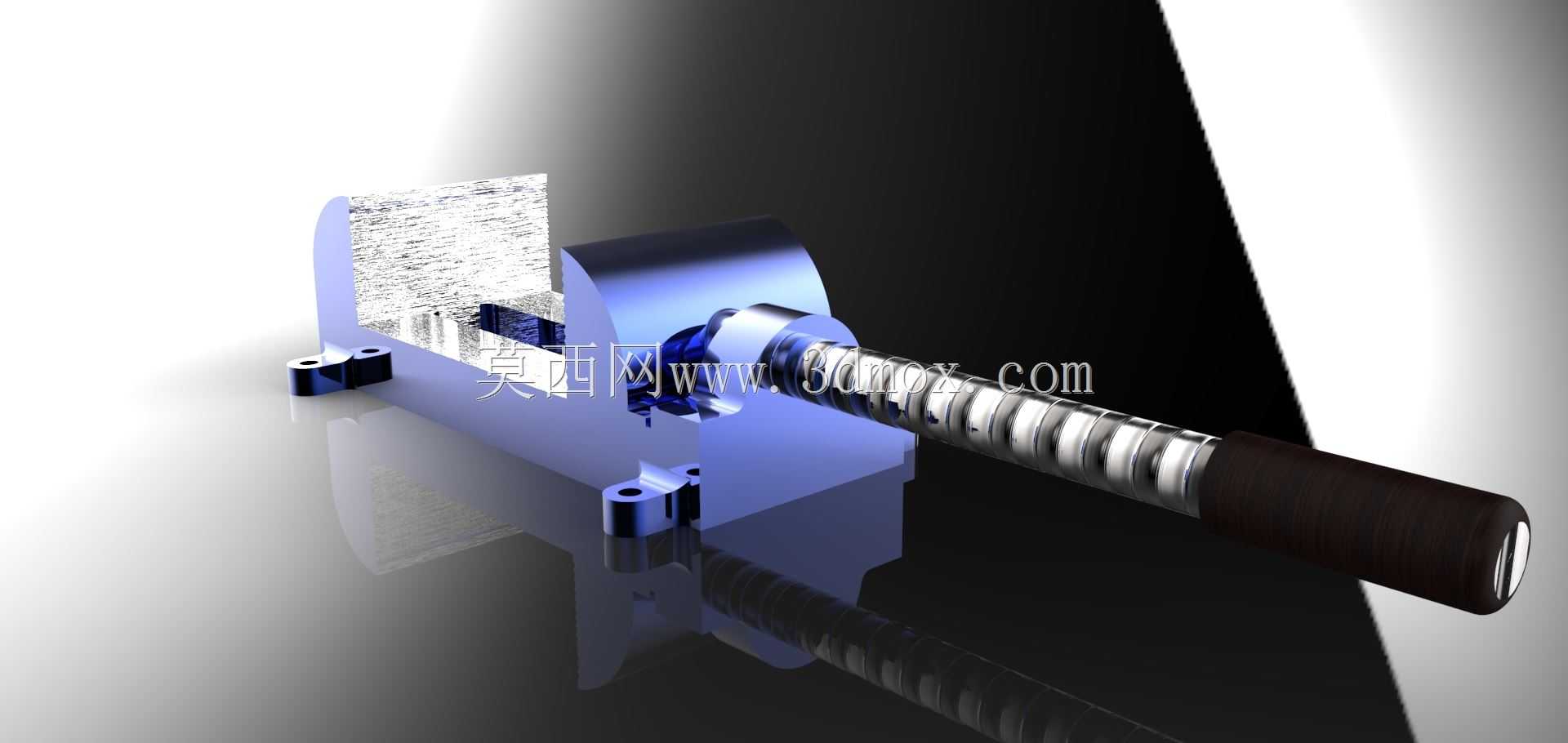

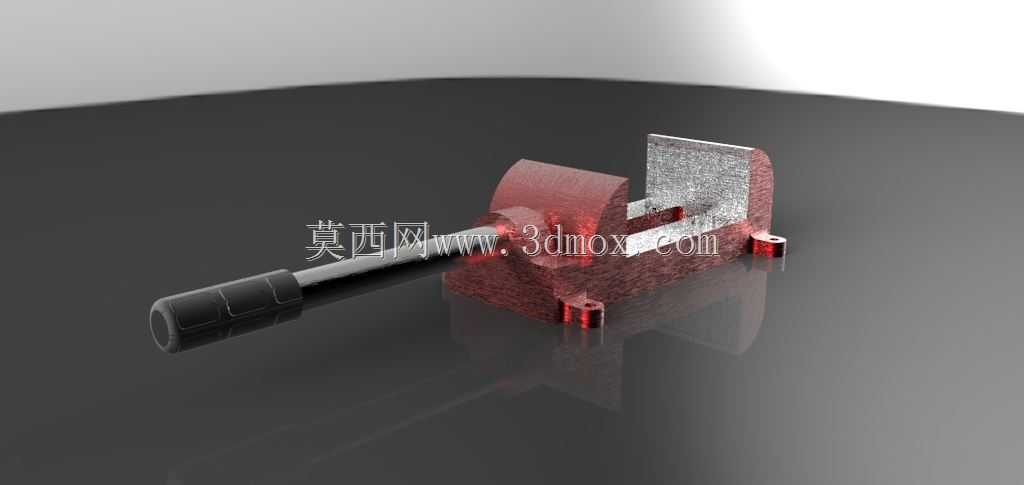

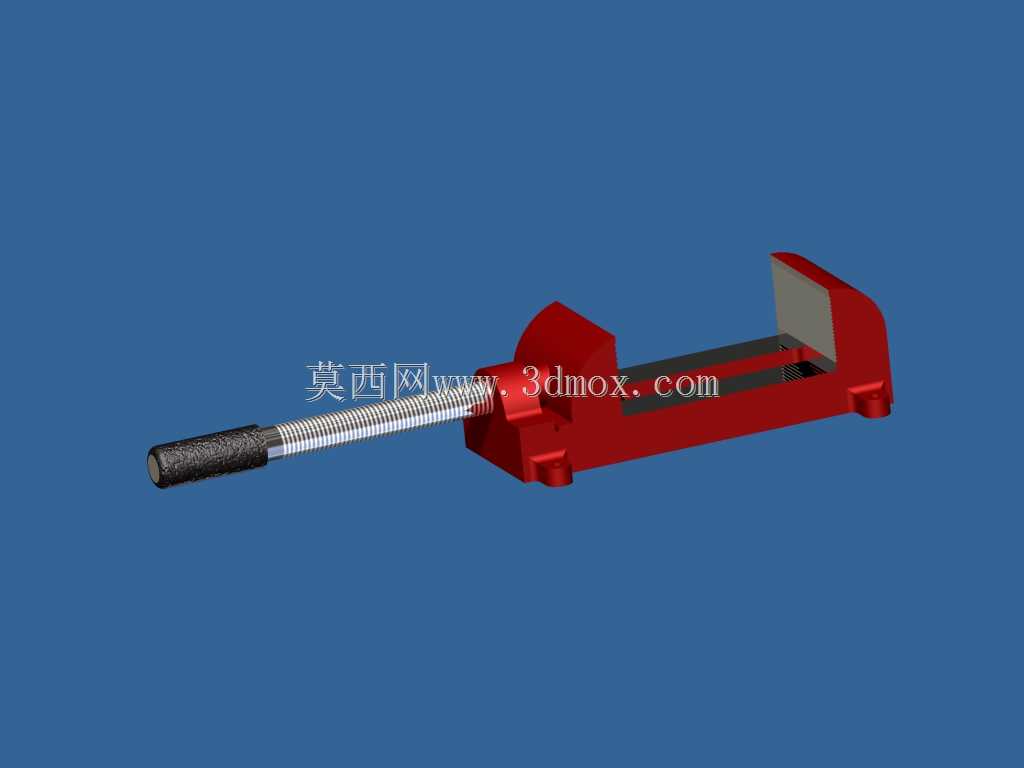

手动螺旋进给式简易工装夹具结构

　　这款手动螺旋夹紧工装的设计，最初是面向小型机加工工位的零散工件装夹需求做的适配，区别于重型机用虎钳的大体积结构，它的整体安装边界控制得十分紧凑，底座预留的两个沉头安装孔可以直接固定在工作台T型槽或者专用工装台面上，不需要额外做转接板适配，对于工位空间有限的钳工台、小型钻铣工位来说，安装灵活性很高。从功能实现逻辑来看，它采用的是梯形螺纹螺杆进给结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间反复夹紧松脱也不容易出现螺纹滑牙的问题，螺杆末端的滚花手柄做了防滑纹路处理，操作人员不需要借助额外扳手，徒手就能施加足够的夹紧力，针对厚度在0到65毫米区间的平板类、小型异形工件，都能实现稳定装夹。在实际应用场景里，

　　这类夹具除了常规的机加工工位装夹，也常被用在小型零件的粘接、打磨、装配工序中，固定端的V型与平面结合的夹持面，既可以装夹方形、矩形的平板工件，也能适配小直径的圆轴类零件，不需要更换夹块就能覆盖多数小型工件的装夹需求。设计过程中特意将夹具体的主体承力部分做了加厚处理，夹紧时的受力路径直接从活动夹块通过螺杆传导到固定夹座，再到底座安装面，没有多余的受力悬臂，夹紧时的形变量控制在0.02毫米以内，能满足普通钻削、轻铣加工的装夹精度要求。活动夹块和底座之间做了导向槽配合，螺杆进给过程中夹块不会出现偏转，夹持面始终保持和固定端面平行，避免工件装夹时出现翘曲、夹偏的问题。整体结构没有复杂的传动零件，日常维护只需要定期在螺纹副和导向面涂抹润滑脂即可，故障率极低，适合小批量加工、维修工位这类需要频繁拆装工件的场景使用，夹持力的大小可以通过手柄的旋转圈数直观控制，针对薄壁类工件也能通过控制进给量避免夹伤工件表面。
