Φ20H9键槽加工用拉刀结构设计

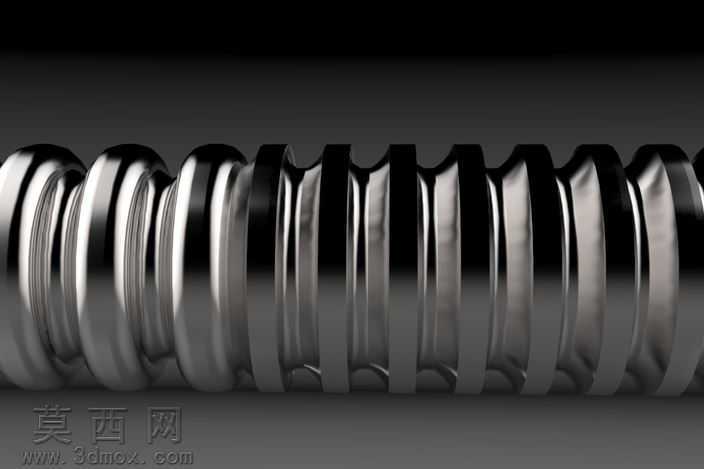

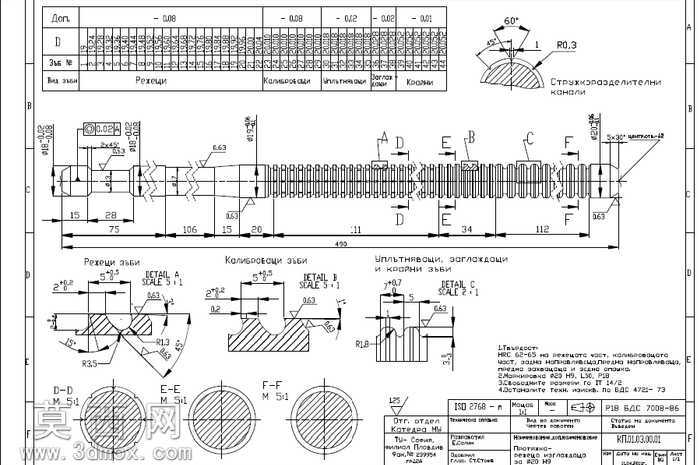

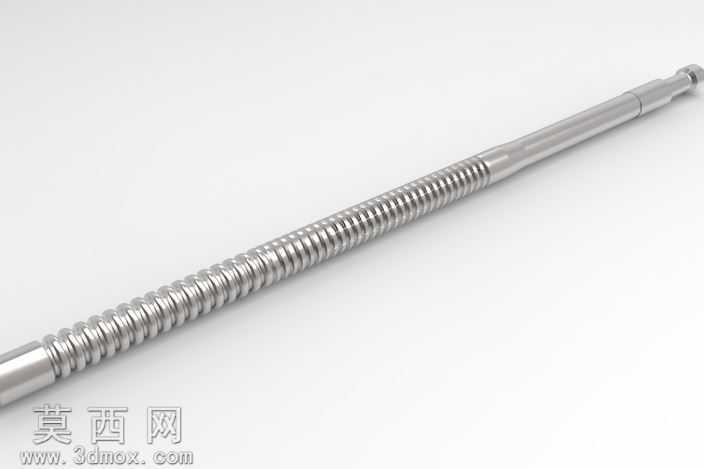

本拉刀为针对Φ20H9精度内孔键槽加工设计的专用拉削刀具，三维建模过程严格遵循机械加工刀具设计规范，首先依据拉削工艺参数完成整体参数化草图绘制，精准定位前导部、切削部、校准部、后导部各功能段的轴向尺寸与径向尺寸，对每一圈刀齿的齿升量、齿距、前角后角参数进行逐一约束，确保切削段刀齿按照渐进切削逻辑排布，校准段齿形严格匹配H9级键槽的轮廓公差要求。建模过程中对刀齿的分屑槽结构做了精细化特征构建，针对不同切削位置的刀齿设计对应角度与深度的分屑槽，避免拉削过程中切屑堵塞刮伤已加工表面；对拉刀的前导部做了同轴度约束，保证拉刀进入工件预制孔时能够精准定位，避免拉削偏斜导致键槽位置度超差。材质设定环节，将刀体整体材质设置为高速钢W18Cr4V，对应赋予高硬度金属材质属性，对切削刃部位做了锐边处理的特征保留，同时对刀齿表面做了模拟涂层的材质质感调整，还原精密拉刀的表面处理效果。结构设计上充分考虑拉削受力分布，将柄部设计为适配拉床夹头的传动结构，在切削段与校准段之间设置过渡容屑空间，每一个刀齿的容屑槽都按照切屑卷曲半径设计圆弧槽型，保证切屑能够顺利卷曲排出，避免刮伤工件内孔与键槽表面。设计思路围绕高精度键槽的一次拉削成型需求展开，通过分段式刀齿的齿升量梯度设计，让粗切齿承担大部分加工余量，半精切齿逐步修正加工误差，精切齿与校准齿保证最终的尺寸精度与表面粗糙度，同时对拉刀的后导部做了与工件内孔匹配的尺寸设计，在拉削行程末端对拉刀起到支撑定位作用，避免拉刀下垂导致键槽出口端出现塌角、尺寸超差等问题。三维建模完成后通过干涉检查验证各结构无冲突，对刀齿的受力路径做了模拟验证，确保整体结构满足高速拉削作业的强度与刚度要求，可直接用于工艺验证、刀具生产加工参考以及拉削工艺的仿真模拟使用。
