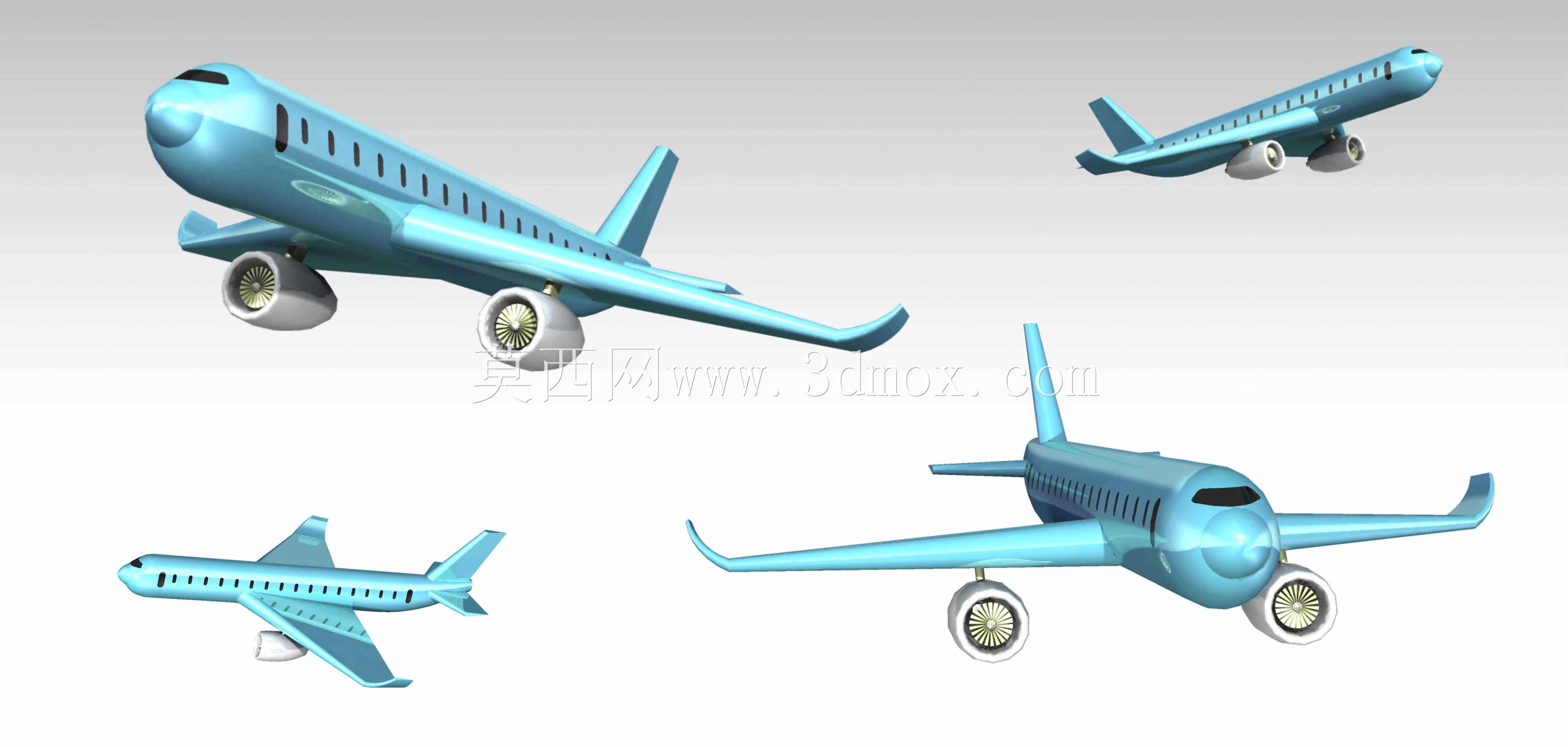

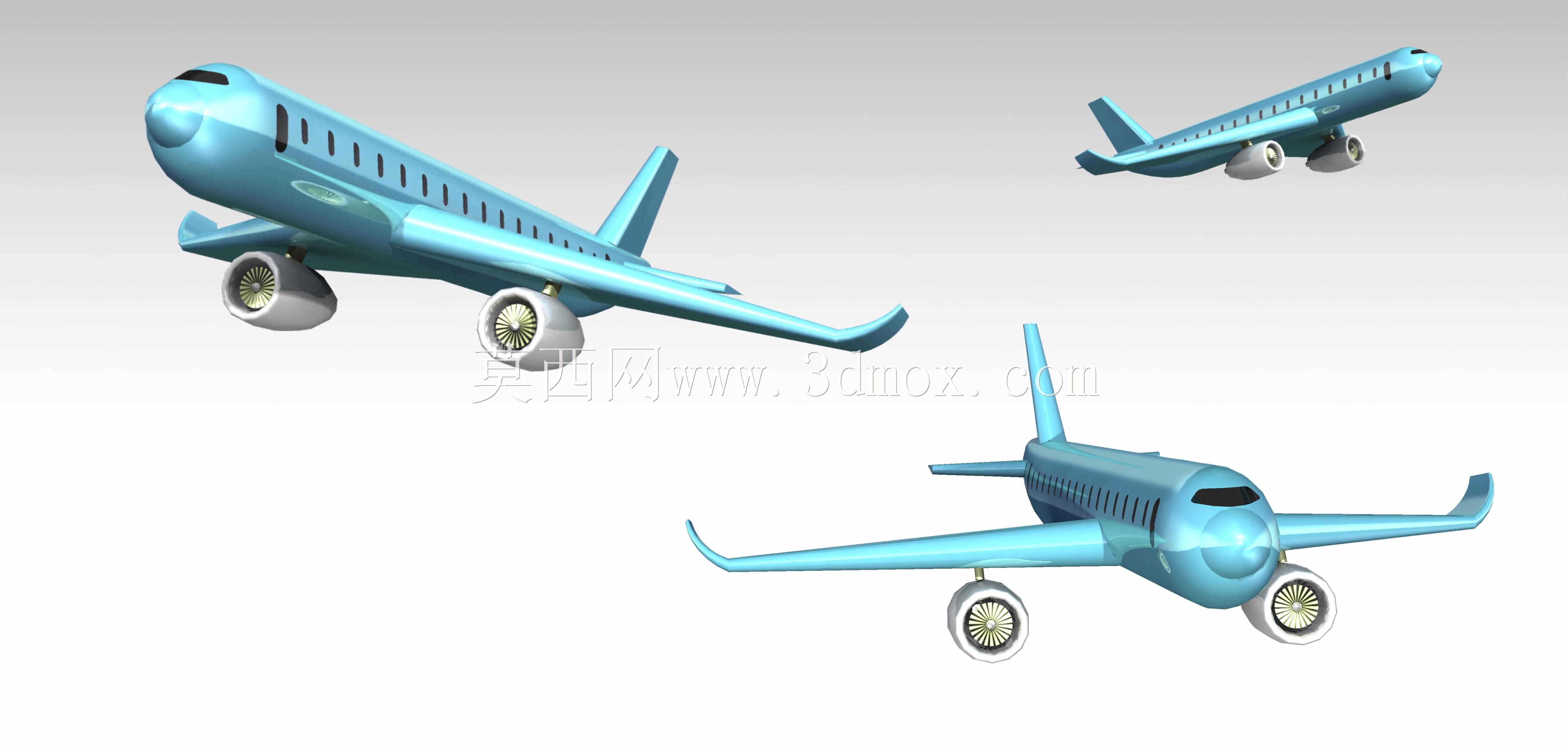

民用客机曲面外观造型三维设计

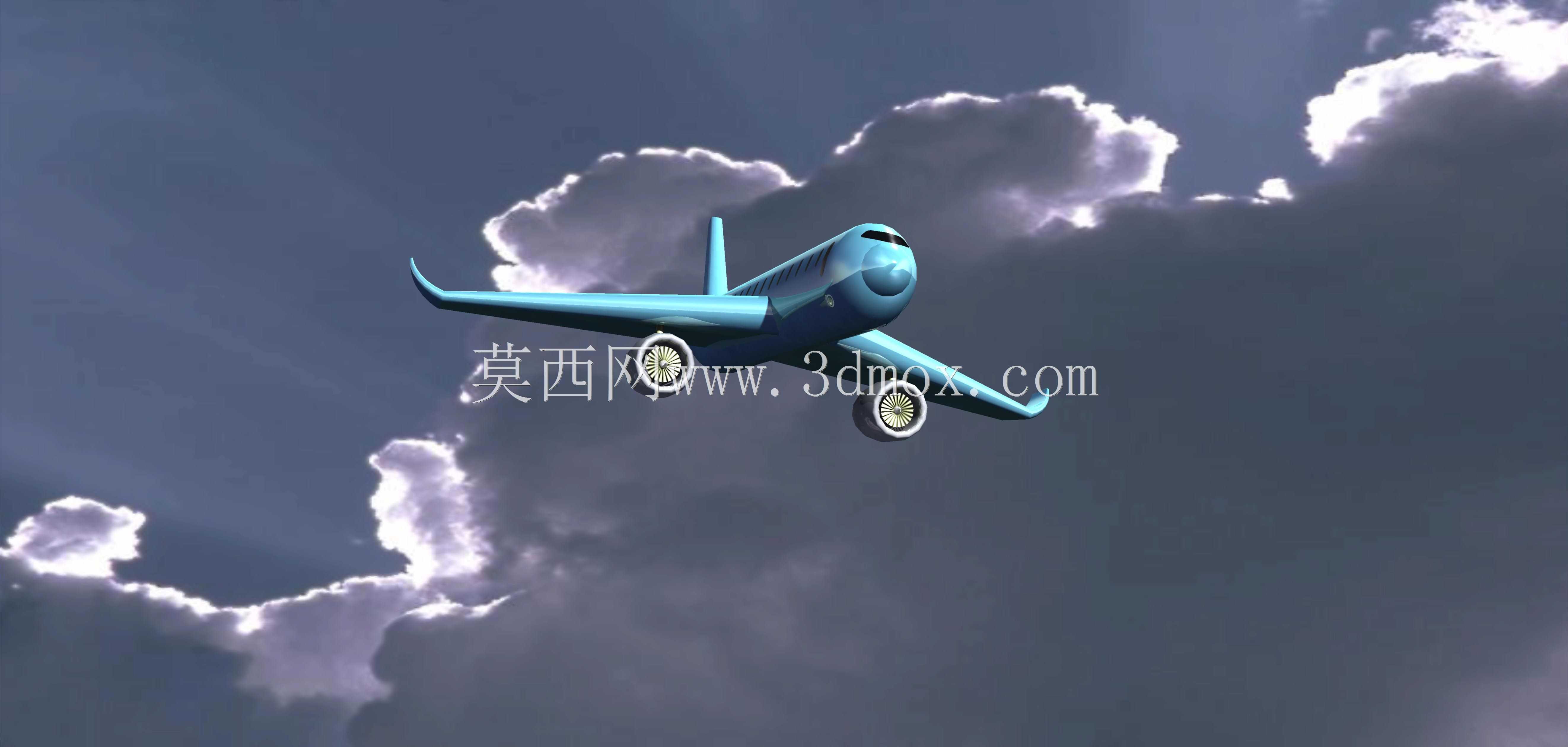

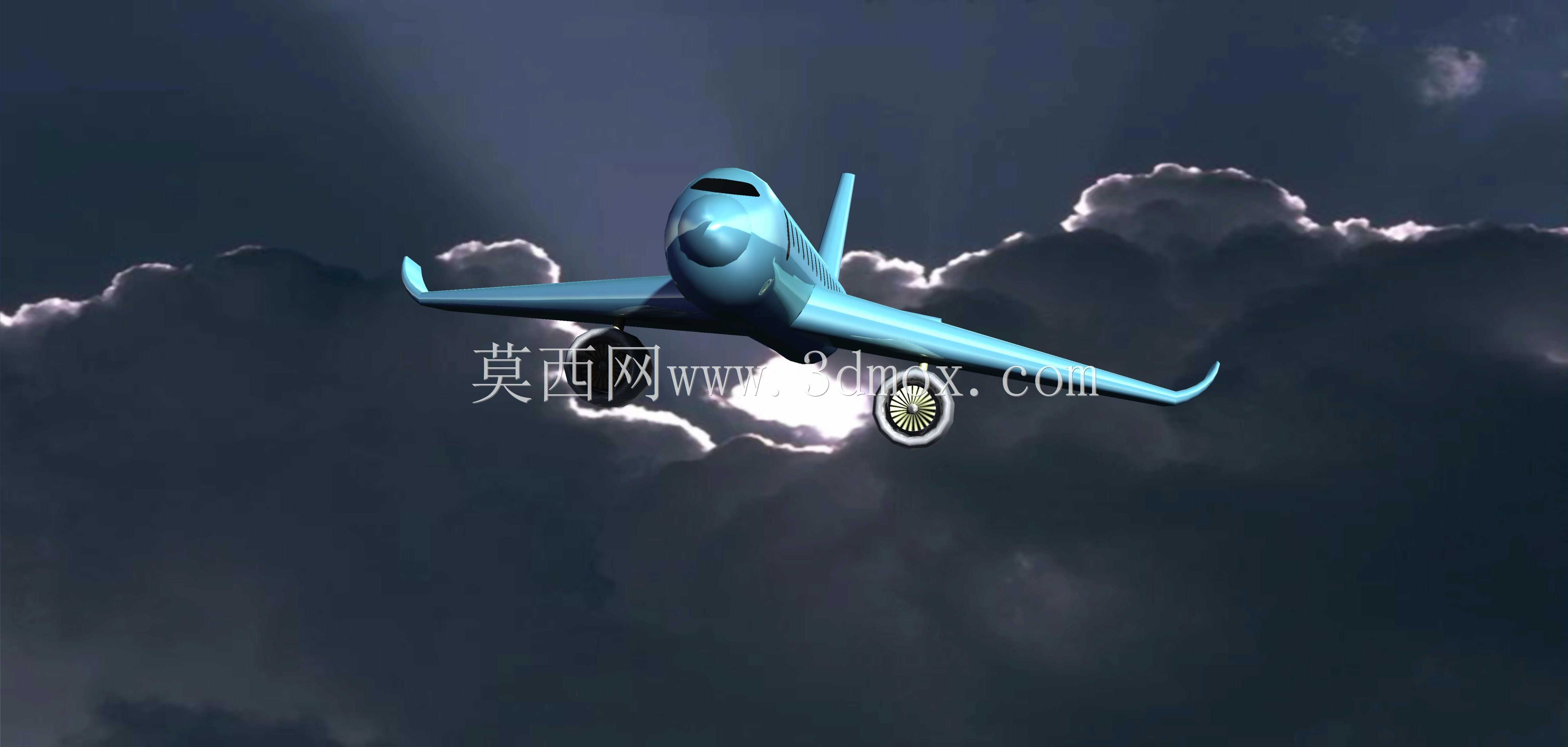

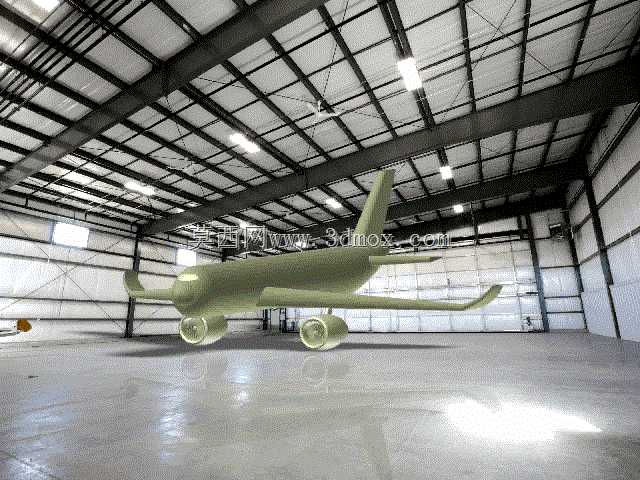

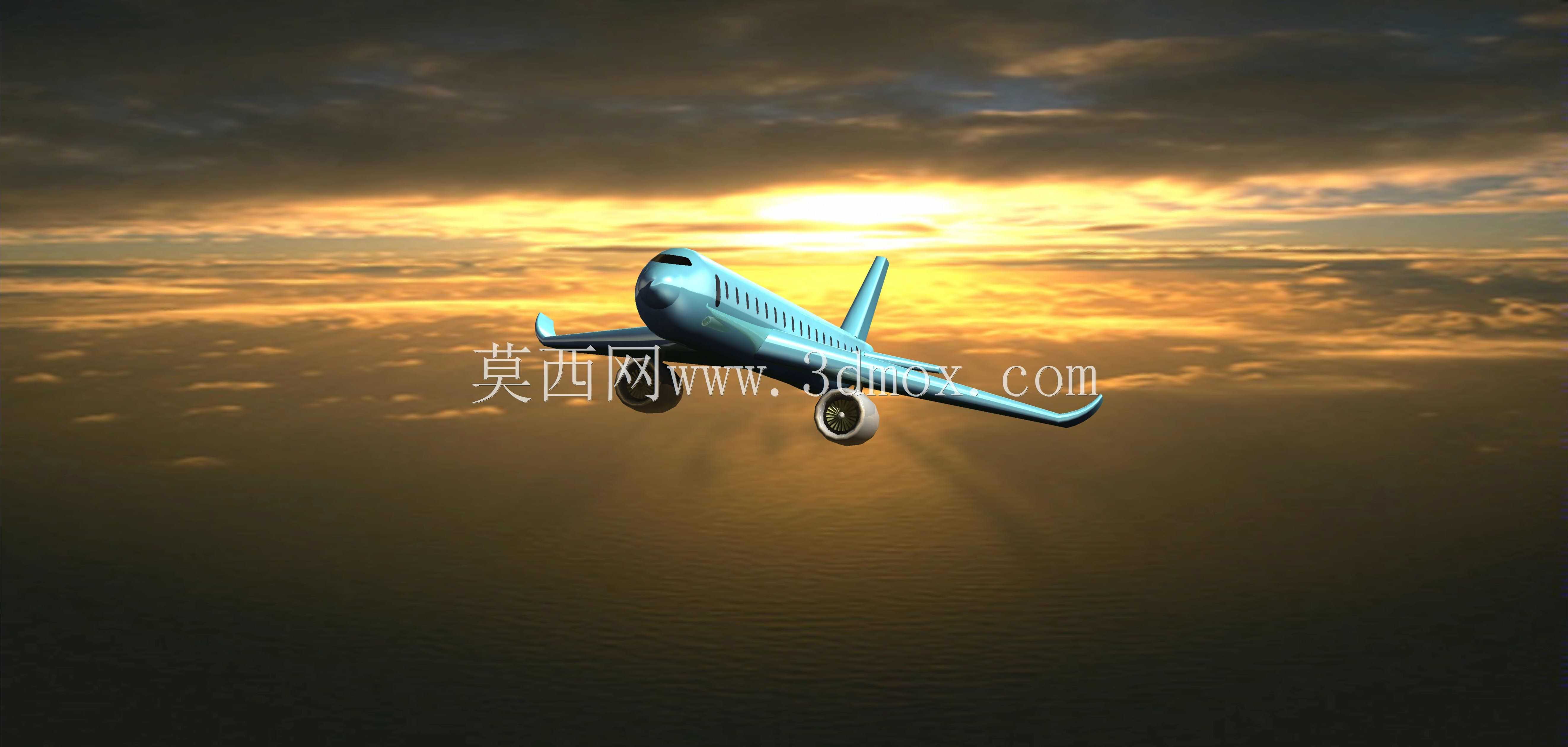

　　在航空装备的前期研发与教学演示环节，这类曲面客机模型常被用于气动外形验证、结构装配逻辑梳理以及工业设计方案评审，不少航空类院校的CATIA曲面教学也会选用同类型结构作为实操案例，帮助学员理解大曲率连续曲面的构建逻辑与装配约束关系。从实际用途来看，该模型完整还原了窄体民用客机的核心外观结构，既可以作为航展展示、科普教具的外观参考，也能为新型支线客机的概念设计提供外形比例参照，部分文创类航空周边开发也会提取该模型的曲面特征做衍生设计。

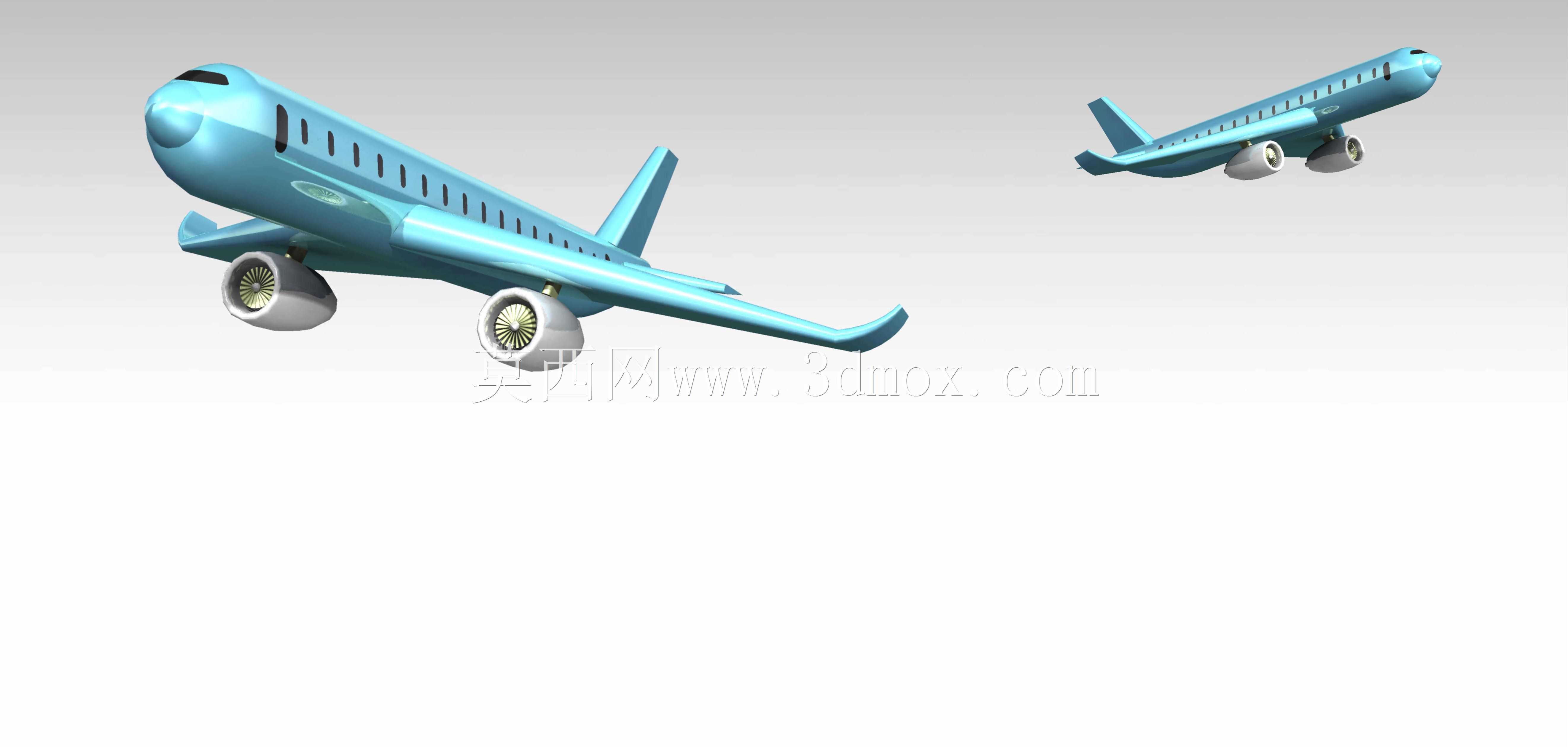

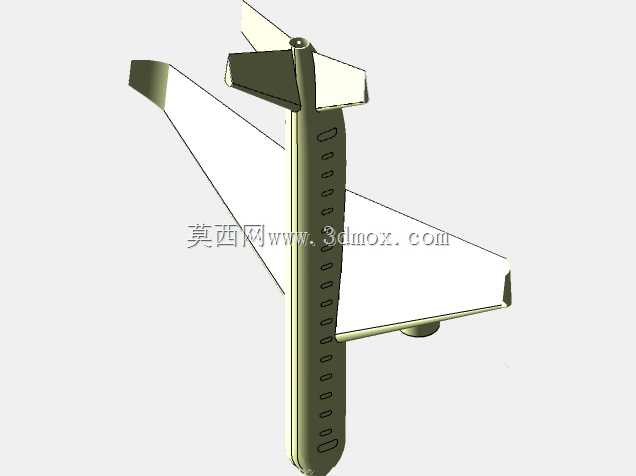

　　设计过程中优先考虑了机身曲面的G2连续性要求，机头部位采用多截面曲面混合构建，从雷达罩区域的圆弧过渡到驾驶舱风挡的折角区域，所有曲面拼接处都做了曲率检查，避免出现棱线断层影响气动模拟的准确性。机身主体采用等截面直段加两端渐变收缩的结构，客舱舷窗按照等间距线性阵列排布，每个舷窗的凹陷深度与边缘倒角都做了统一参数约束，保证批量特征的一致性。机翼采用后掠翼布局，翼根与机身的衔接区域做了曲面过渡填充，消除了直角拼接带来的应力集中隐患，翼尖处的小翼结构单独做了曲面加厚处理，还原了现役客机翼尖减阻结构的典型特征。

　　起落架部分采用前三点式布局，前起落架位于机头下方重心靠前位置，主起落架对称布置在机翼根部下方的机身承力区域，每个起落架的减震支柱、轮毂、轮胎都做了独立的结构建模，轮胎的曲面弧度与轮毂的辐条结构都参考了实际民航客机的起落架参数，转动副位置预留了装配约束间隙，可直接用于起落架收放机构的运动仿真。尾翼部分包含垂直尾翼与水平尾翼，垂尾与机身顶部的衔接做了流线型过渡，平尾对称布置在垂尾根部两侧，所有舵面的分界位置都做了曲面分割处理，可单独拆分用于舵面偏转的运动模拟。

　　从安装边界与尺寸比例来看，模型整体按照窄体支线客机的常规比例缩放构建，机身长度与翼展的比例控制在1.2:1左右，机身最大直径位于客舱中段区域，机头长度占机身总长度的12%，机尾收缩段占总长度的18%，符合民用客机的常规外形比例规范。起落架处于放下状态时，机身最低点距离地面的高度预留了足够的发动机吊装间隙，发动机短舱吊挂在机翼下方，短舱进气道的圆形截面与机翼的曲面衔接处做了相切约束，保证气流过渡的平顺性。整个模型的所有曲面都做了实体加厚处理，壁厚参数参考了飞机蒙皮的常规厚度比例设置，既可以用于外观渲染，也能拆分后做内部结构的进一步细化设计，比如添加客舱地板、翼梁、框肋等内部承力结构，满足不同深度的设计需求。在实际建模过程中，这类大曲面产品需要反复调整曲面控制点的位置，避免出现曲面褶皱或者曲率突变，尤其是机头、翼根、尾翼衔接这些区域，往往需要通过多轮的曲面重构与曲率分析才能达到符合工程要求的曲面质量，很多新手在构建这类曲面时容易忽略曲面的连续性要求，导致后续做结构拆分或者数控加工时出现数据错误，该模型在构建时全程开启了曲率实时检查，所有拼接曲面都满足相切连续要求，关键气动区域达到曲率连续标准，可直接导入仿真软件做初步的气动流场分析。
