可折叠壁挂式干衣机支撑安装支架

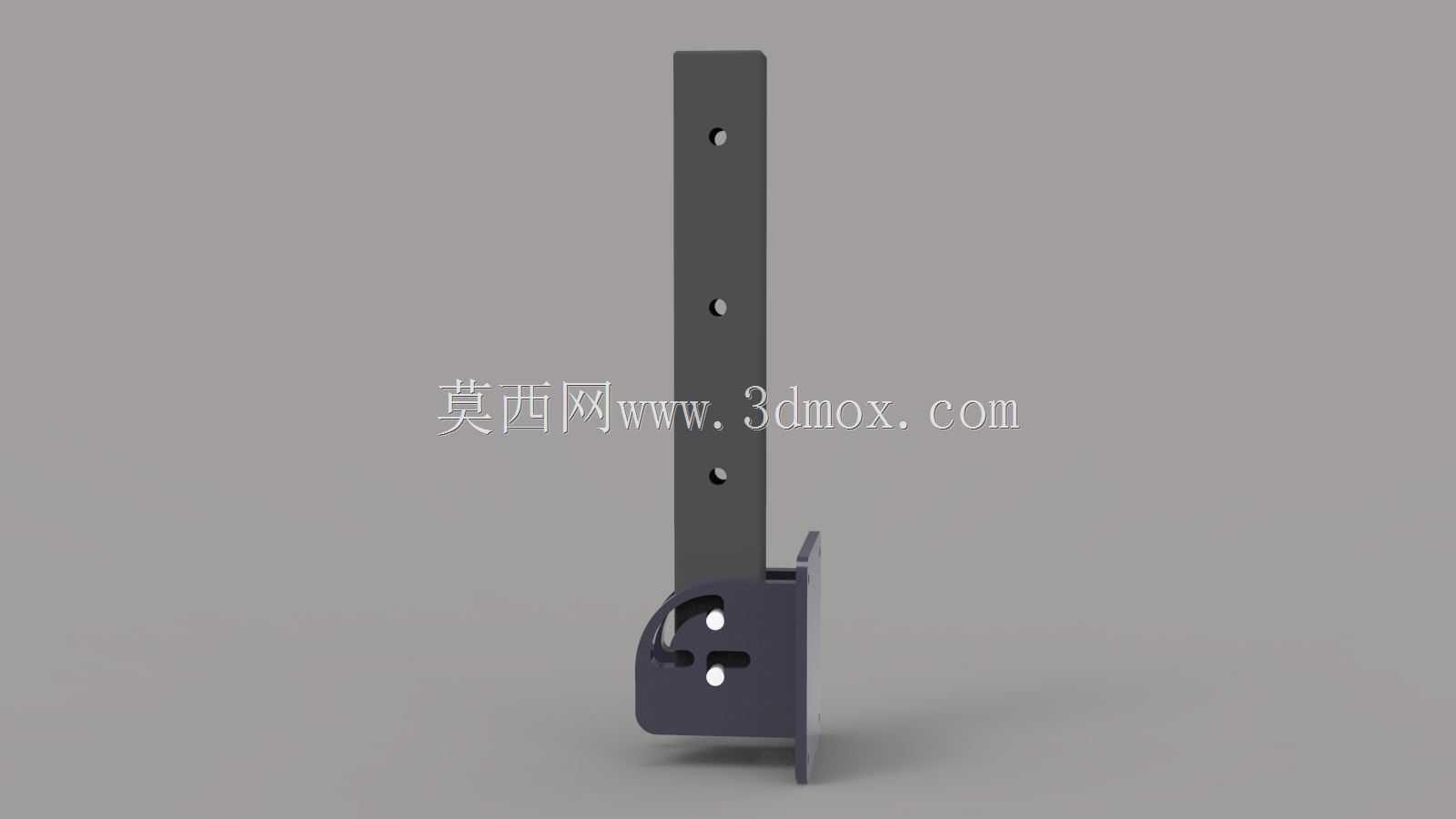

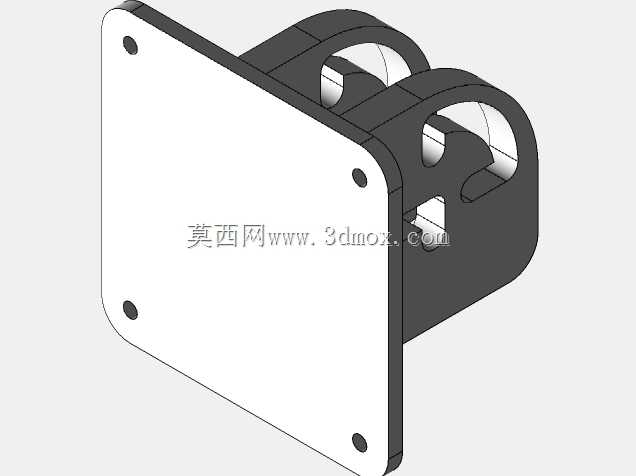

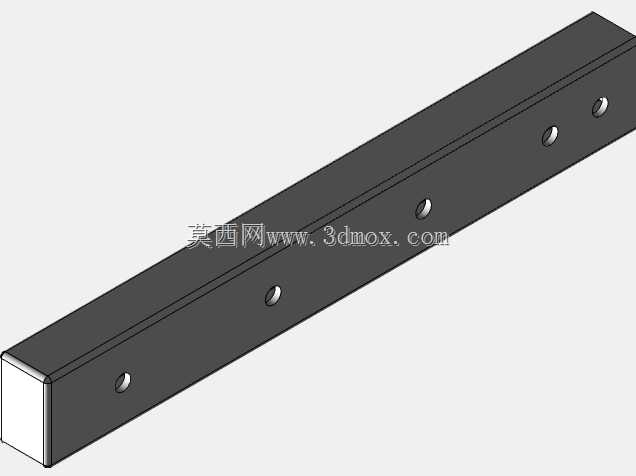

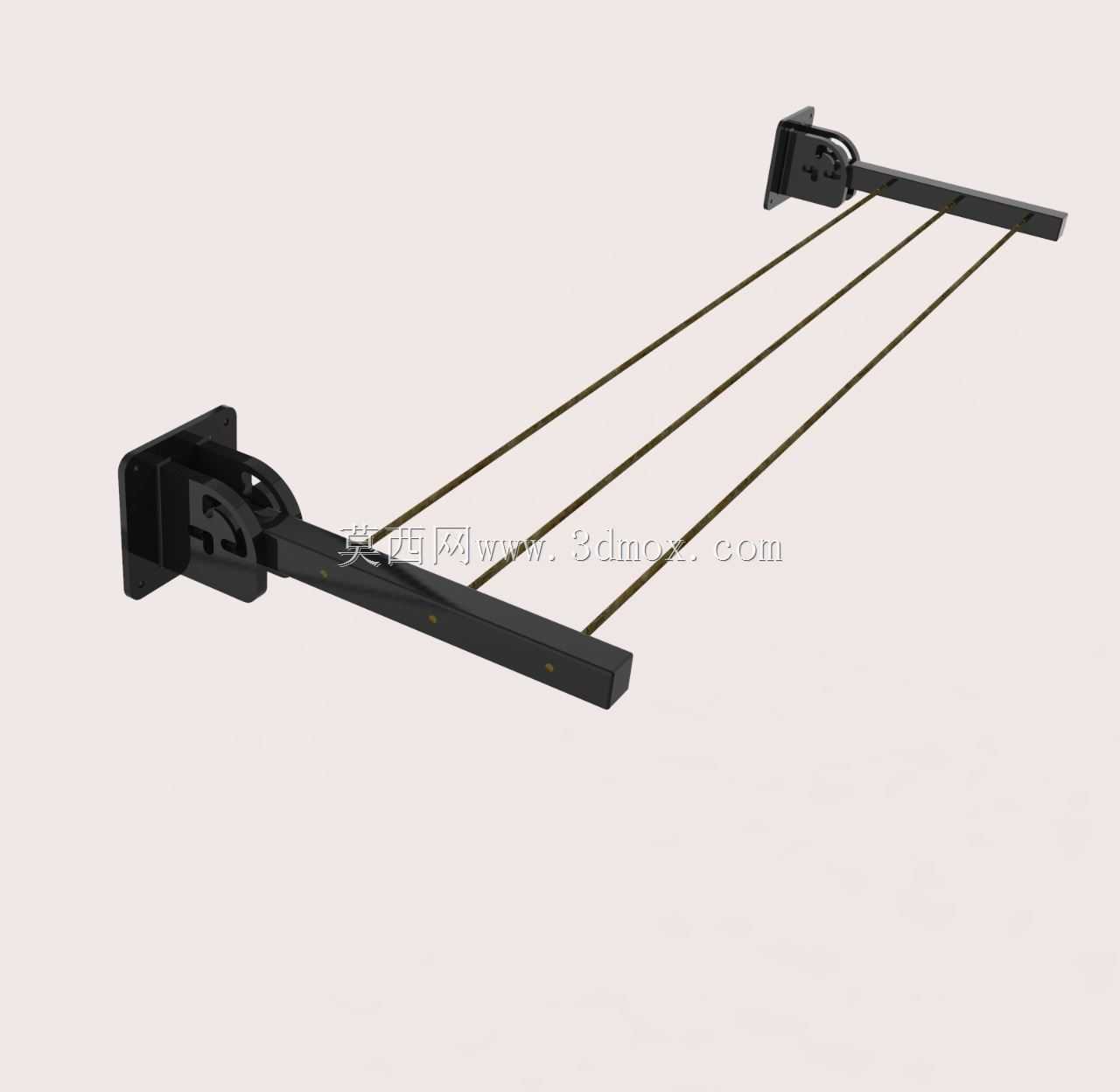

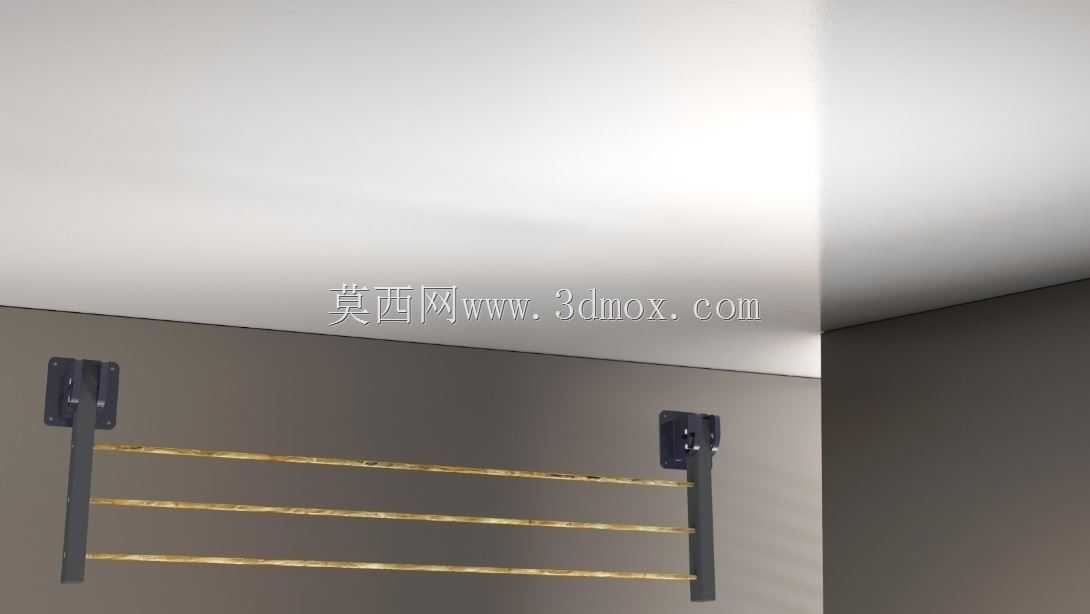

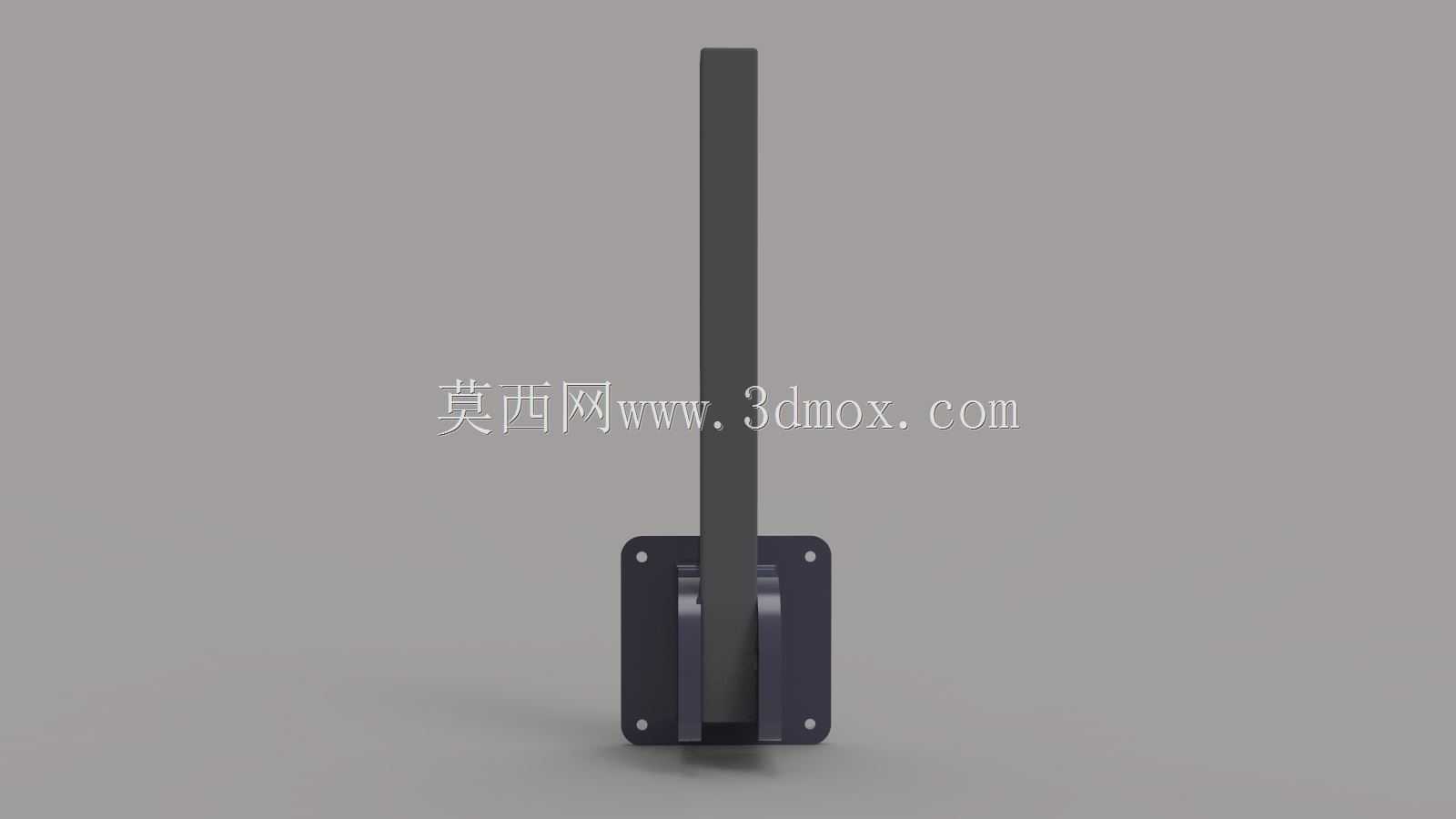

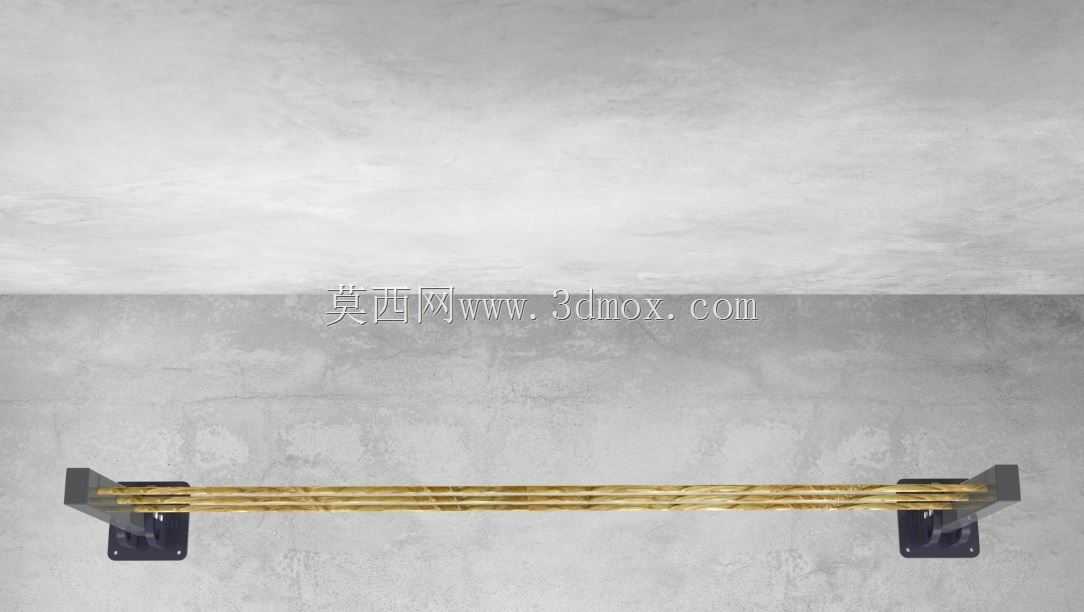

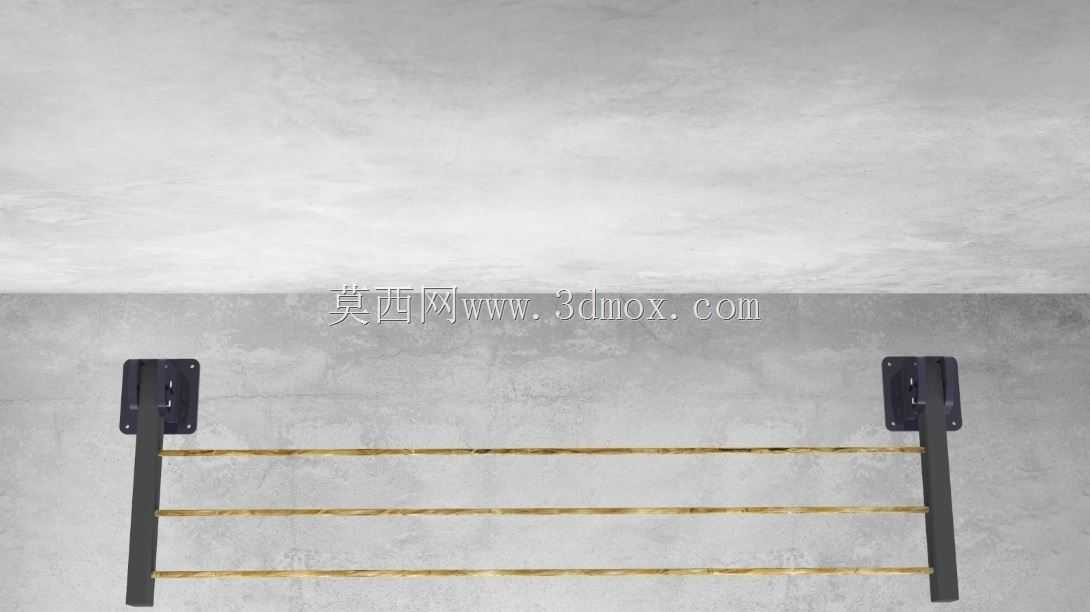

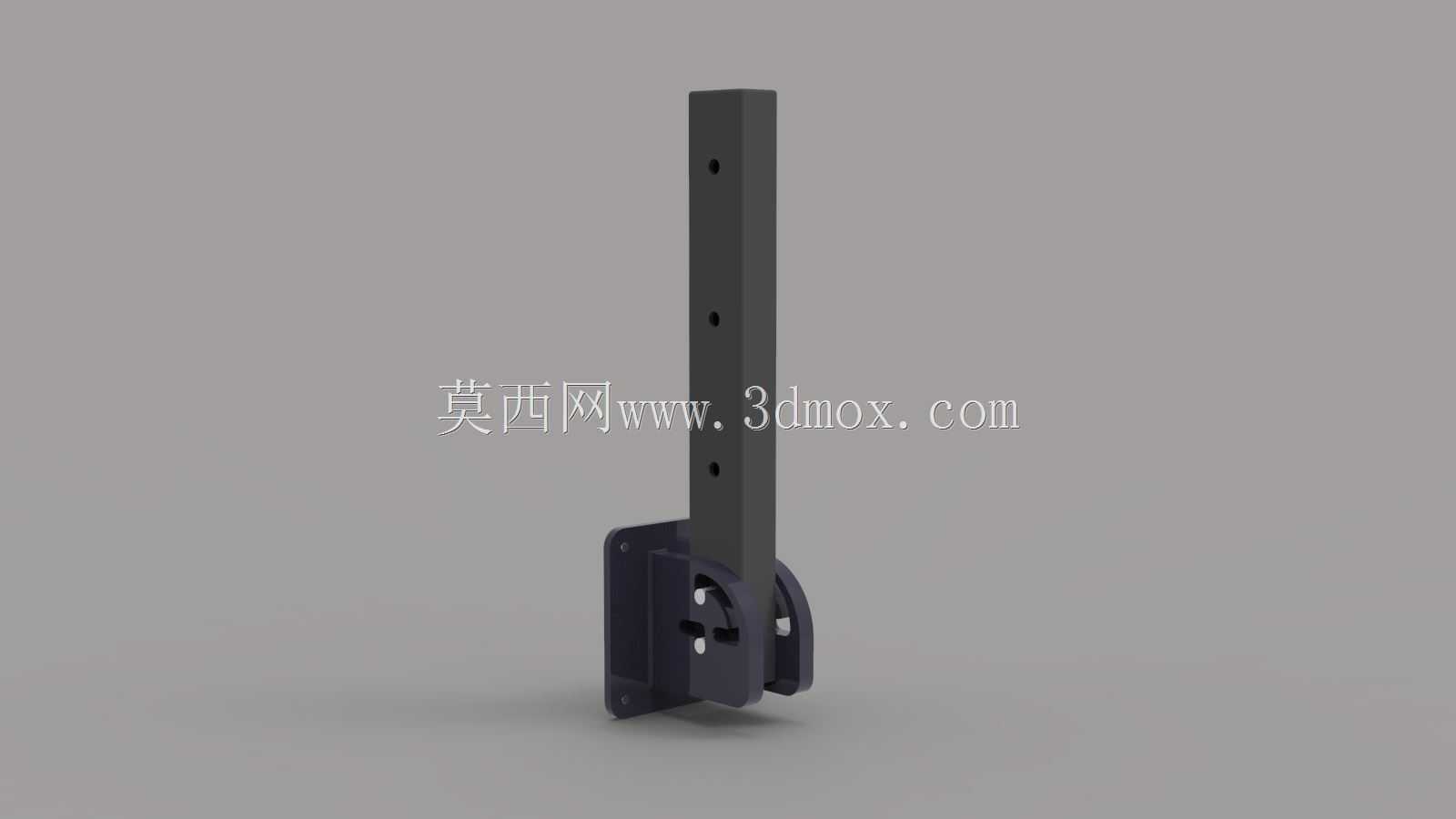

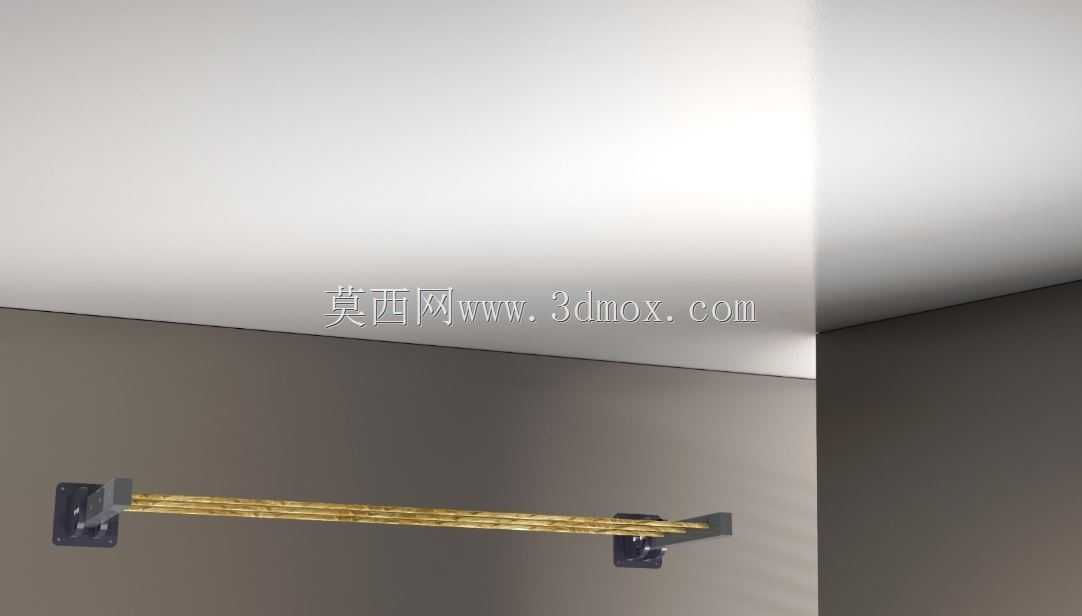

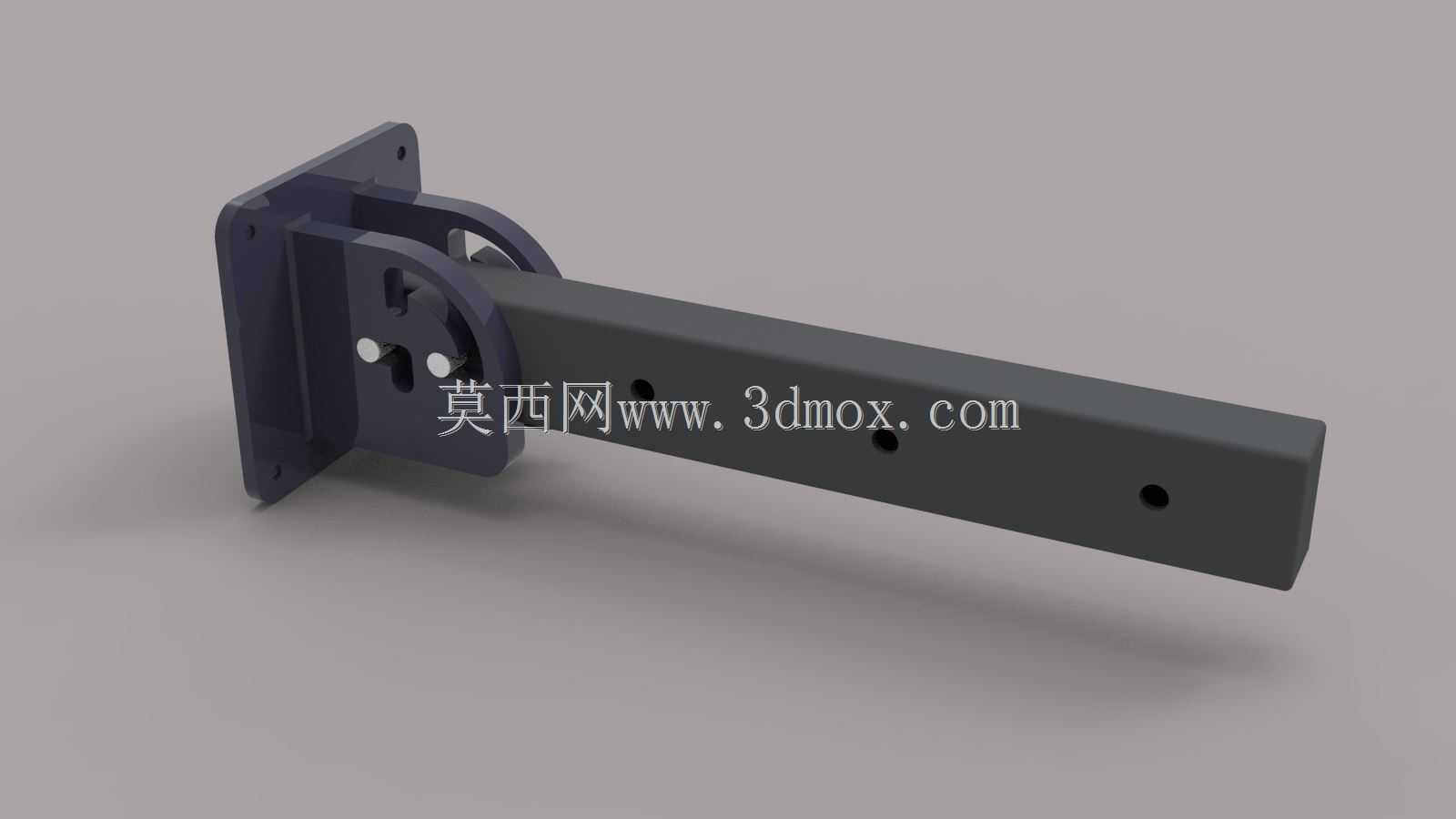

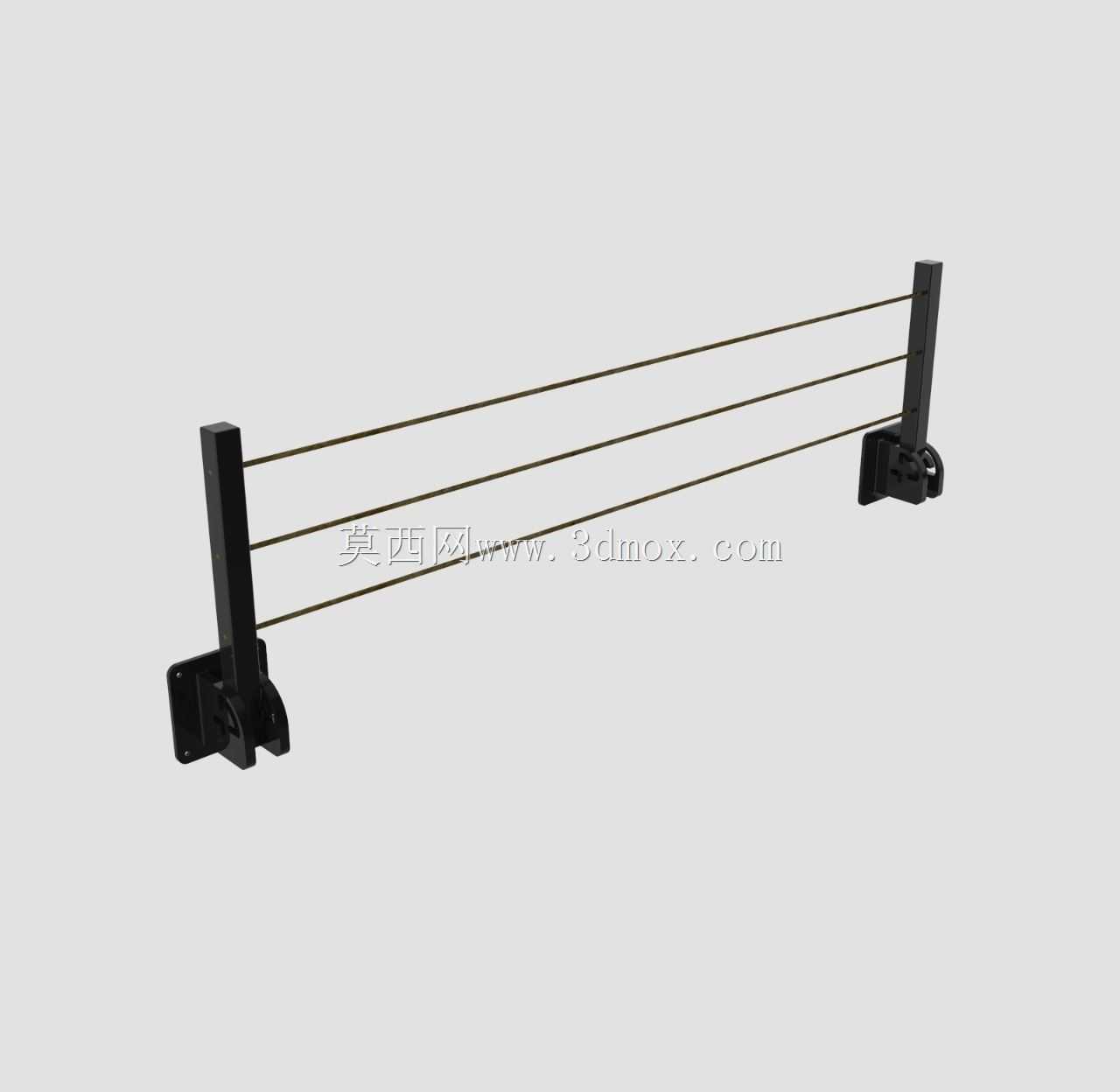

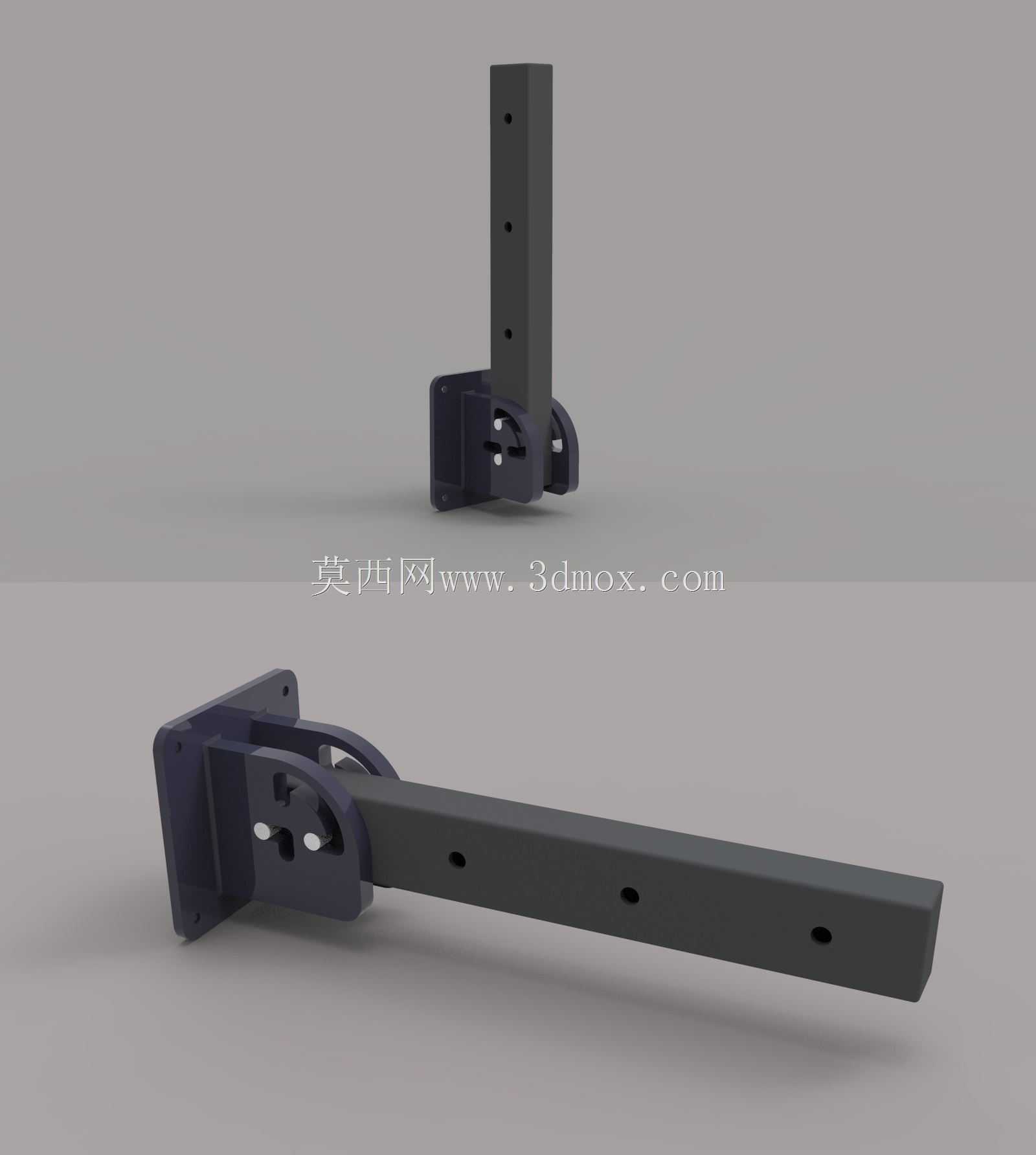

这套壁挂式折叠支撑构件，主要适配小型家用室内干衣设备的墙面安装需求，在小户型卫浴、阳台、出租屋临时居住场景中应用十分广泛。日常使用时，用户无需额外占用地面摆放空间，仅需依托实体墙面完成固定，即可承载干衣主机及悬挂的待烘干衣物，闲置状态下可将支撑臂向上翻折贴合墙面，最大程度释放室内通行空间，解决小面积居室中家电摆放挤占活动区域的痛点。从结构功能来看，整套构件分为墙面固定座、铰接旋转副、长条形支撑臂三个核心部分，固定座上预留的四个沉头安装孔，可适配膨胀螺栓直接固定于混凝土或实心砖墙面，铰接位置设置的限位结构，能在支撑臂翻折至水平工作位置时实现刚性锁止，避免承载时出现向下垂落的问题，支撑臂表面均匀分布的多个通孔，一方面用于减轻构件自身重量，另一方面可作为干衣主机的固定点位，适配不同安装孔距的主机型号，同时也能在悬挂衣物时作为辅助挂点使用。设计过程中优先考虑了安装操作的便捷性，铰接副的转轴采用快拆式结构，用户在现场安装时可先将固定座单独固定在墙面上，再将支撑臂卡入铰接位完成组装，无需在托举整根支撑臂的同时拧入固定螺丝，降低单人安装的操作难度。支撑臂的截面采用矩形空心型钢构型，在保证整体抗弯强度的前提下尽可能压缩构件自重，避免长期挂载后对墙面造成过大的拉拔载荷，固定座与墙面接触的位置设置了加宽的法兰边，增大与墙面的接触面积，分散螺栓点位的局部压应力，防止墙面饰面被压溃破损。安装边界方面，固定座的竖向安装高度建议设置在距离地面1.6米至1.8米区间，该高度下支撑臂翻折至水平位置时，下方预留的悬挂空间可满足长款衣物的垂挂需求，不会出现衣物下摆蹭到地面的问题；支撑臂完全展开后的水平伸出长度为450毫米，可适配主流容量在2公斤至3公斤的小型壁挂干衣机，翻折收起后整体突出墙面的厚度仅为70毫米，不会对日常通行造成剐蹭阻碍。铰接位置的阻尼经过针对性调校，翻折操作时无需额外施加过大的扳动力，同时在非锁止状态下也不会出现支撑臂自行下坠的情况，避免操作过程中夹伤用户手指。支撑臂末端做了圆弧倒角处理，没有尖锐的外露棱角，日常使用过程中即使人员不慎磕碰也不会造成严重的划伤。整套构件的受力路径经过反复校核，当支撑臂处于水平承载状态时，载荷通过支撑臂传递至铰接副，再由固定座分散到四个膨胀螺栓点位，最终传导至墙体结构，在额定承载5公斤的工况下，支撑臂的最大挠度控制在2毫米以内，不会出现明显的下弯变形，长期使用也不会产生金属疲劳导致的结构失效。针对卫浴间高湿度的使用场景，构件表面做了喷塑防锈处理，可抵御日常淋浴产生的水汽侵蚀，不会在长期使用后出现锈迹滴落污染墙面或衣物的问题。固定座与支撑臂的铰接间隙控制在0.2毫米以内，翻折过程中没有明显的松旷晃动，使用时的整体刚性表现优异，干衣机运行过程中产生的小幅振动不会导致支撑臂出现异响或连接松动。
