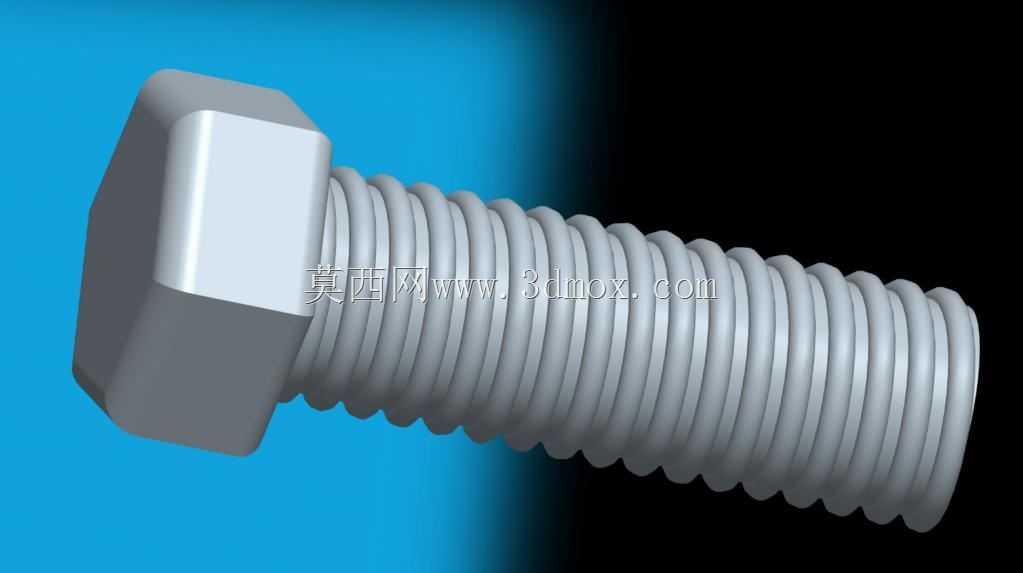

外六角全螺纹螺栓标准紧固件结构

做机械结构设计快十二年，经手的连接副方案没有一千也有八百，外六角全螺纹螺栓这类看着基础的零件，反而是最容易在细节上出问题的——很多刚入行的工程师总觉得螺栓是标准件直接选型就行，真到现场装配出滑牙、预紧力不足、干涉问题的时候，才会明白把这类基础件的结构逻辑摸透有多重要。

这类全螺纹外六角螺栓的适用场景其实比半螺纹款更广，在钣金机架拼接、低压电气柜装配、小型输送线支架固定这类需要调节夹紧厚度的场合，全螺纹段能适配不同叠层厚度的被连接件，不用像半螺纹螺栓那样担心无螺纹杆段过长导致螺母无法拧到有效夹紧位置，也不会出现无杆段卡入被连接件光孔造成预紧力虚标的问题。日常做设备维护拆换的时候，全螺纹款的适配性也更强，同规格下可以临时替代不同夹紧长度的半螺纹螺栓，减少备件库存的品类压力。

从结构功能上看，六角头部的设计是经过上百年工业验证的成熟方案，六个受力面能适配普通开口扳手、套筒、梅花扳手等多种通用工装，拧紧时的受力接触面大，不容易出现扳手打滑磨圆头部的问题，相比内六角、十字槽等头部结构，外六角的可施加扭矩上限更高，适合需要较大预紧力的连接场景。全螺纹的牙型采用普通公制三角粗牙，牙型角60度，牙根处有规范的圆弧过渡，能有效降低应力集中系数，在承受轴向拉载荷的时候，应力不会在牙根处过度堆积造成断裂，日常承受一定的横向剪切载荷时，螺纹副的配合间隙也能通过预紧产生的摩擦力抵消大部分横向滑移量。

建模的时候要注意几个容易出错的细节，首先是六角头部的倒角，很多新手建模会直接做直角边，实际上标准外六角螺栓的头部顶面有30度左右的倒角，既可以去除头部冲压或镦锻产生的飞边毛刺，也能在扳手对位的时候起到导向作用，不会因为边角磕碰产生的变形影响扳手套入。然后是螺纹收尾部分，不能把螺纹直接做到头部支撑面位置，实际冷镦搓丝工艺中，螺纹靠近头部的位置会有2-3牙的不完整收尾牙，建模时如果把完整牙型直接延伸到头部，后续做装配干涉检查的时候会出现误报，实际装配中这部分不完整牙也不会参与啮合，还能在头部支撑面和被连接件之间留出均匀的压紧接触面，避免牙型顶到被连接件表面造成压痕或者预紧力不均。

尺寸与安装边界方面，拿常用的M10规格举例，六角头部对边尺寸控制在16mm左右，对角尺寸不超过17.8mm，头部厚度约6.4mm，设计安装空间的时候，扳手活动的预留空间至少要比对边尺寸大8mm以上，不然现场装配时套筒或者扳手没法顺利套入，尤其是在封闭腔体内的连接位置，还要预留出扳手转动的角度空间，避免出现螺栓能放进去但没法拧紧的尴尬情况。螺纹部分的大径、中径、小径要严格符合公制螺纹公差标准，建模时不能只做装饰性的螺纹贴图，要做出真实的牙型轮廓，不然做有限元受力分析的时候，螺纹啮合处的应力计算结果会完全失真，没法准确校核螺栓的承载能力。安装的时候还要注意，被连接件的光孔直径要比螺纹大径大0.5-1mm，孔位的同轴度公差控制在0.2mm以内，不然穿螺栓的时候会出现卡滞，强行拧入还会造成螺纹牙损伤，影响连接强度。

另外要提的是支撑面的细节，螺栓头部和被连接件接触的支撑面要保证平面度，设计时如果被连接件表面是喷涂面或者有焊缝凸起，要提前加平垫片增大接触面积，避免预紧时头部压溃涂层或者陷入焊缝凹陷处，导致预紧力在设备运行过程中逐渐衰减，出现连接松动的问题。很多设备运行半年后出现的机架异响、连接位错位问题，追根溯源都是螺栓安装时的支撑面处理不到位，或者选型时没考虑全螺纹和半螺纹的适用场景，这类基础零件的设计细节，恰恰决定了整套设备的长期运行可靠性。
