多层阶梯式移动作业上料梯车

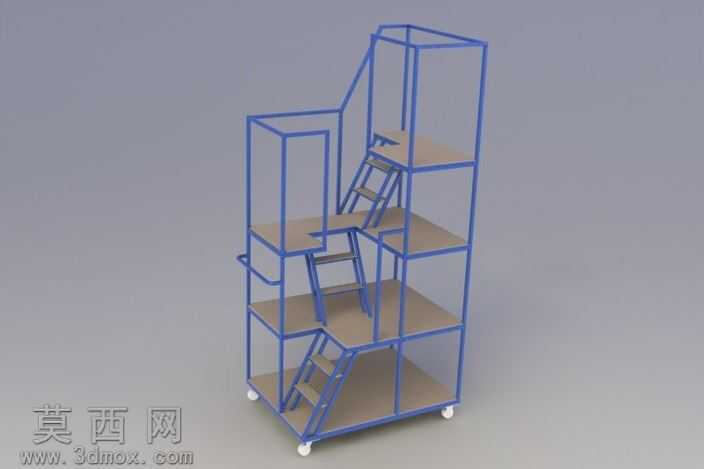

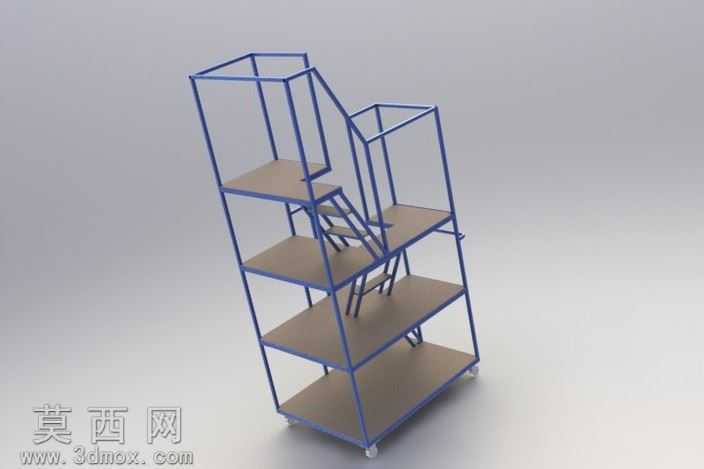

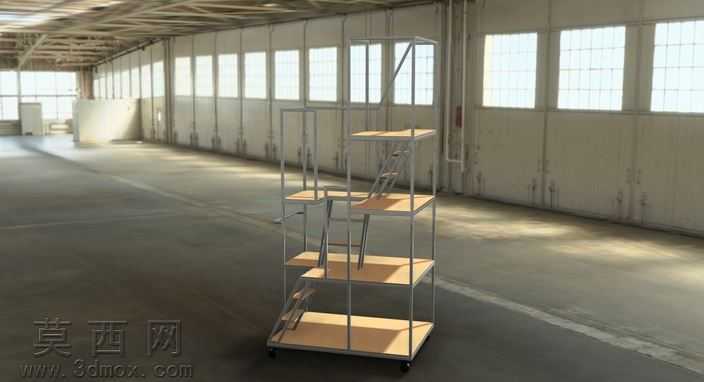

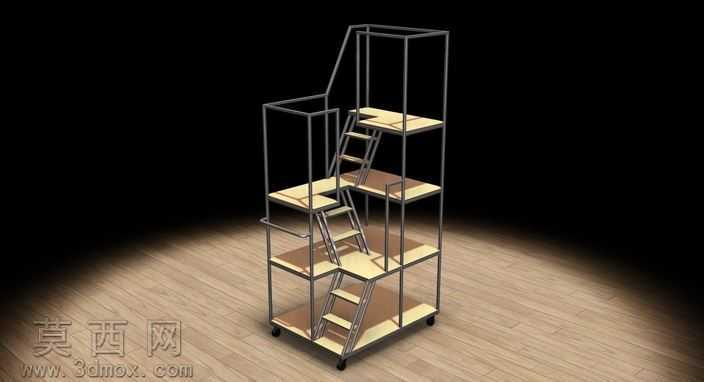

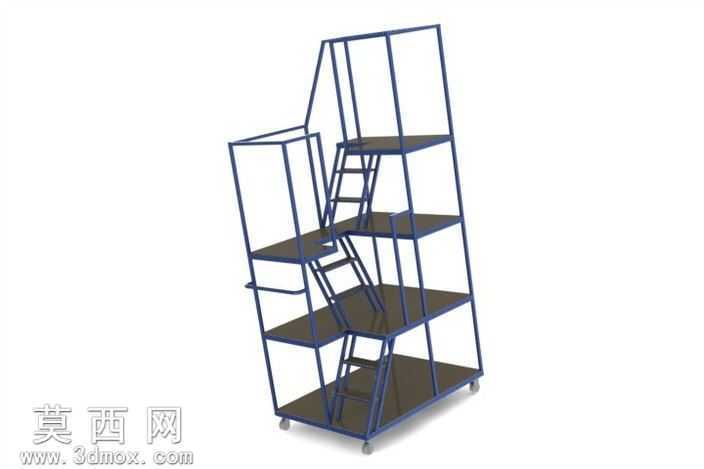

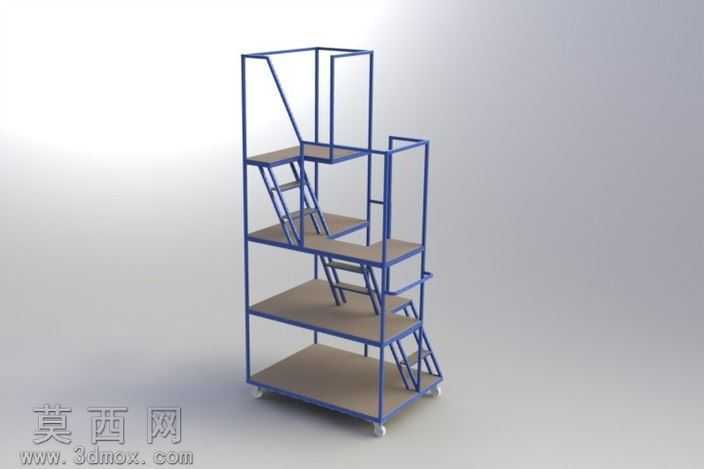

该三维模型采用SolidWorks完成全参数化建模，整体为多层阶梯式移动作业梯车结构，建模过程严格遵循机械结构设计规范，对每一处杆件连接、层板固定、梯步衔接都做了精准的尺寸约束与装配配合校验，确保整体结构无干涉、装配逻辑符合实际生产加工要求。渲染阶段采用哑光金属材质模拟蓝色方钢框架，还原钢结构型材的磨砂质感，层板部分采用浅棕色木纹材质模拟实木板或密度板承托层，脚轮采用白色硬质尼龙搭配金属轮架材质，通过环境光遮蔽、漫反射光影调整，清晰呈现框架的镂空结构与层板的承托层次，整体渲染效果直观还原设备的真实外观质感。结构设计上，整体采用方钢焊接成型的框架式主体，框架外侧设置多组连续梯步，连通每一层承托层板，梯步两侧设置防护栏杆保障作业安全，框架一侧设置推移扶手，底部四角安装万向脚轮实现灵活移动，多层分层的承托板可同时放置多批次待转运物料，阶梯结构可供作业人员直接登上对应层级取放物料，无需额外登高设备，框架的斜向加强杆件提升了整体结构的抗扭强度，避免移动或承重过程中出现框架变形。设计思路围绕车间内短距离物料转运、高位取料的实际作业需求展开，兼顾物料承载能力与人员作业的便捷性，摒弃了传统登高车与料架分离的设计，将物料暂存、登高作业、移动转运三个功能整合为一体，框架的镂空设计既减轻了整体自重，又方便从各个方向观察物料存放情况，脚轮的选型适配车间平整地面的移动需求，整体结构紧凑，占用空间小，可在狭窄的车间通道内灵活通行，适用于生产车间内工位间的物料配送、高位货架的零散物料取放等作业场景，建模过程中对所有焊接节点、安装孔位都做了细节还原，可直接用于生产加工的参考依据。
