莲花Elise S1车顶斜轨锁扣结构设计

在轻量化跑车的敞篷结构设计中，软顶与车顶导轨的锁止部件一直是兼顾可靠性与轻量化的核心难点，尤其是初代Elise这类以极致减重为核心设计目标的车型，原厂软顶锁扣在长期使用后容易出现导轨配合间隙变大、锁止行程不足的问题，尤其在车辆高速行驶、软顶承受较大风阻负压时，容易出现锁扣脱开、车顶异响的情况，这款改进型斜轨锁扣正是针对这类实际使用痛点开发的替换五金件。

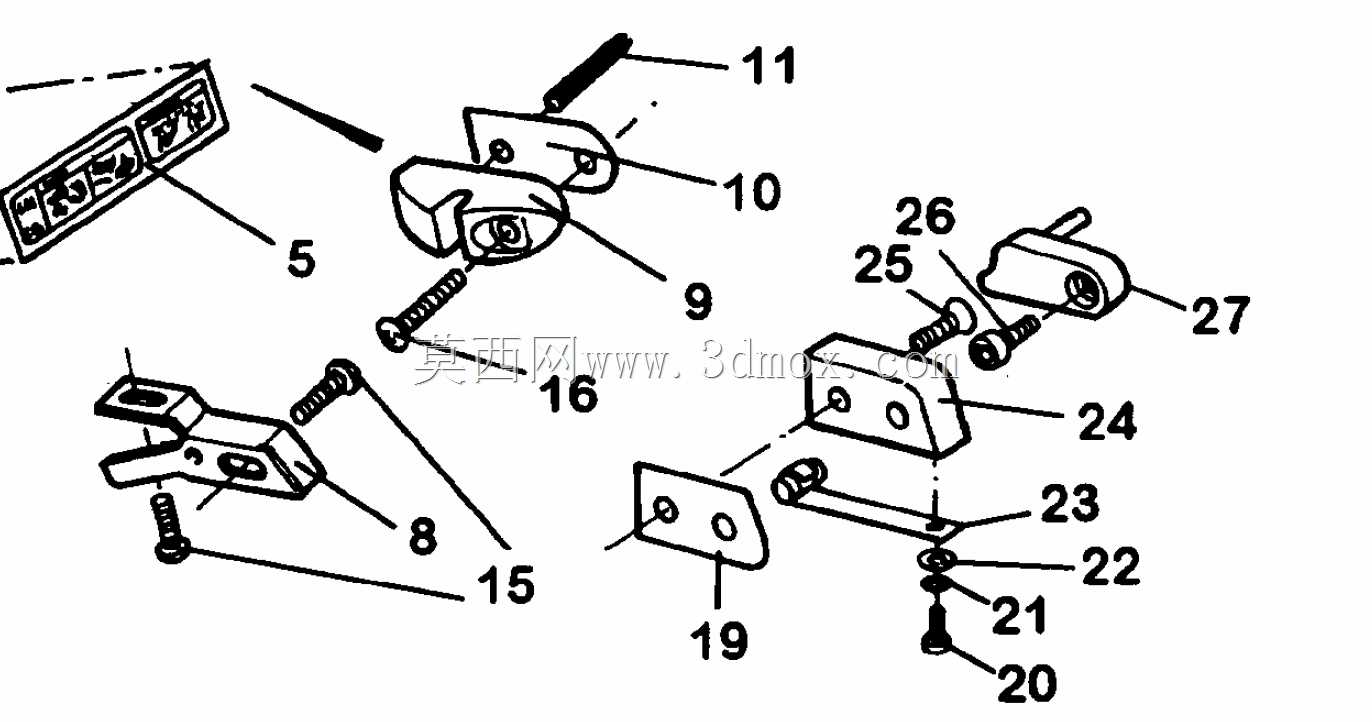

从实际装车场景来看，该锁扣安装在车顶斜面导轨与软顶框架的衔接位置，属于敞篷系统的受力承载部件，日常使用中需要承受软顶开合过程中的反复插拔作用力，以及车辆行驶过程中软顶传递来的风载、振动载荷，同时还要适配初代Elise的铝合金车架安装边界，不能额外增加过多重量，也不能改动原车的导轨安装孔位，保证直接替换安装。

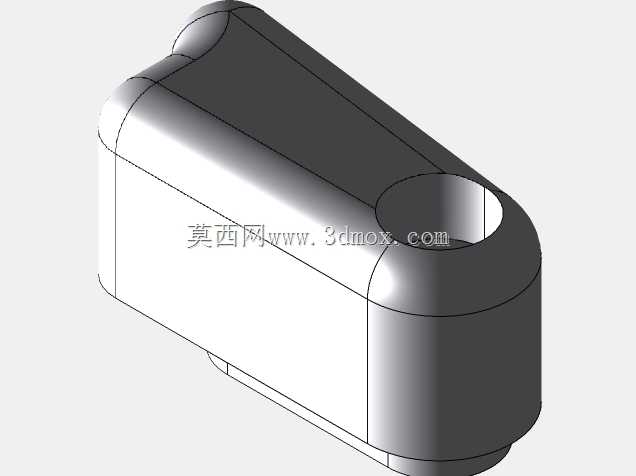

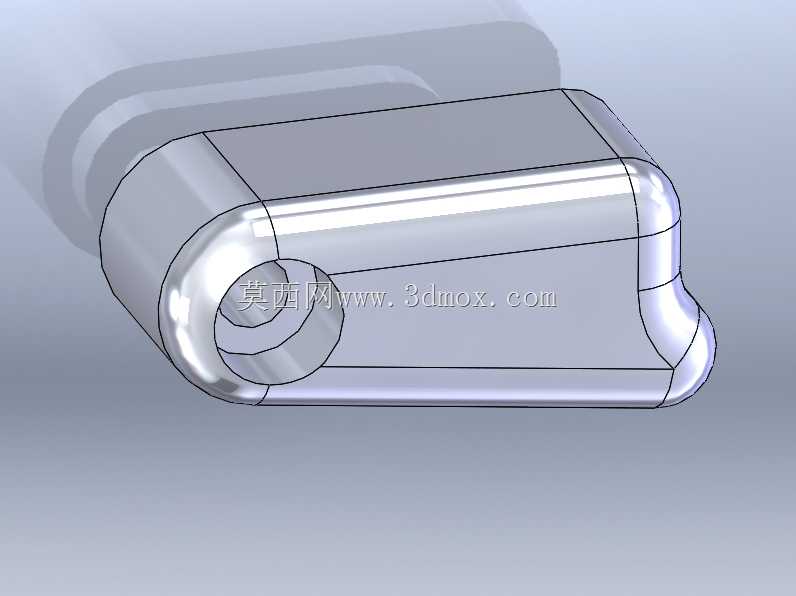

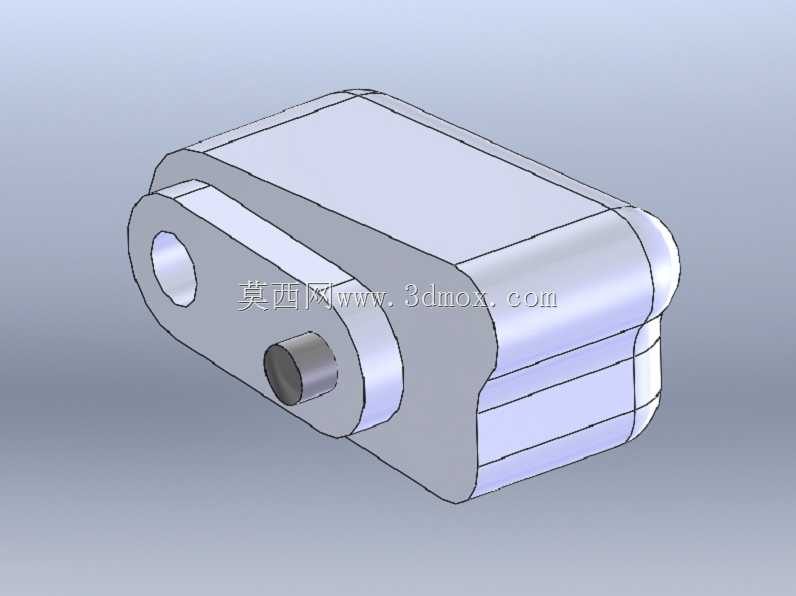

设计过程中首先还原了原车斜导轨的配合角度，锁扣的环形铰接孔完全匹配原车的固定销轴尺寸，孔位的同轴度公差控制在0.05mm以内，避免安装后出现转动卡滞、旷量过大的问题；锁扣主体的轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免软顶帆布在开合过程中被五金件刮蹭磨损，另一方面也能减少应力集中，提升部件的抗疲劳强度，毕竟敞篷车的锁扣在整个用车周期内要经历数千次的开合操作，应力集中位置很容易出现疲劳断裂。

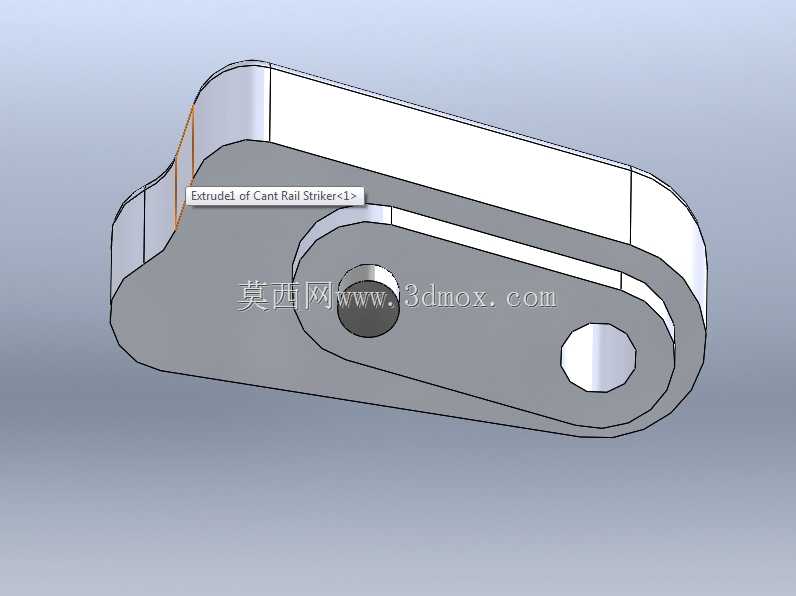

锁扣与导轨配合的贴合面做了适配斜面的仿形设计，完全贴合车顶斜导轨的型面，锁止状态下接触面的贴合面积比原厂件提升了近30%，单位面积的压应力相应降低，长期使用不会出现导轨局部压痕、磨损的问题；锁扣的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证了结构强度，在承受1500N的横向拉拽力时不会出现塑性变形，又尽可能控制了零件重量，单个锁扣重量不到40g，符合轻量化跑车的减重设计逻辑。

安装边界上，锁扣的整体外轮廓完全避让了软顶框架的周边结构，转动过程中不会和软顶的帆布层、密封胶条产生干涉，铰接孔的位置和原车安装点完全重合，不需要对原车导轨、软顶框架做任何打孔、打磨修改，拆下原厂磨损的旧锁扣后可以直接装复，安装时只需要在铰接销轴位置涂抹少量润滑脂，就能保证长期开合的顺滑度，不会出现卡滞、异响的问题。

从功能特性来看，这款锁扣的锁止行程做了优化，相比原厂件增加了1.2mm的锁止余量，即使软顶帆布长期使用出现轻微的松弛、收缩，也能保证锁止到位，不会出现高速行驶中锁扣跳开的风险；锁扣的边缘做了倒钝处理，所有锐边都做了R0.3以上的圆角，安装和后续维护过程中不会划伤操作人员的手部，也不会割伤软顶的密封胶条。

在实际使用验证中，该锁扣经过了反复开合测试、高低温环境测试，在-30℃到60℃的环境温度下，锁止动作都能保持顺滑，不会因为低温出现材料脆化、高温出现材料形变导致的锁止失效；和导轨配合的锁止面做了表面硬化处理，表面硬度达到HV280以上，长期反复摩擦也不会出现过度磨损，使用寿命比原厂冲压件提升两倍以上，能覆盖车辆整个使用周期的需求，不需要频繁更换锁扣配件。
