Graco网状出口管状过滤结构设计

　　做无气喷涂机配套油路设计快八年，经手的出口过滤结构少说也有二十多款，这次拆解复刻的这款Graco网状出口过滤件，是我在做发动机油底壳预过滤方案时特意找的参考结构，实际装在测试台架上跑了三个多月的循环工况，比之前自己搭的冲孔管过滤结构通流稳定性好不少。

　　先从实际安装场景说，这个过滤件本身是为无空气喷漆机的涂料出口端设计的，主要拦截涂料输送过程中混入的干结漆粒、杂质结块，避免喷嘴堵塞造成喷涂面出现颗粒瑕疵，我把它移植到机油泵入口端做收集过滤，是看中它的长筒网状结构通流面积大，同时不会因为杂质附着造成过大的进油阻力，毕竟机油泵入口的负压裕度本来就不高，要是过滤结构压损太大，冷启动的时候很容易出现供油不足的问题。

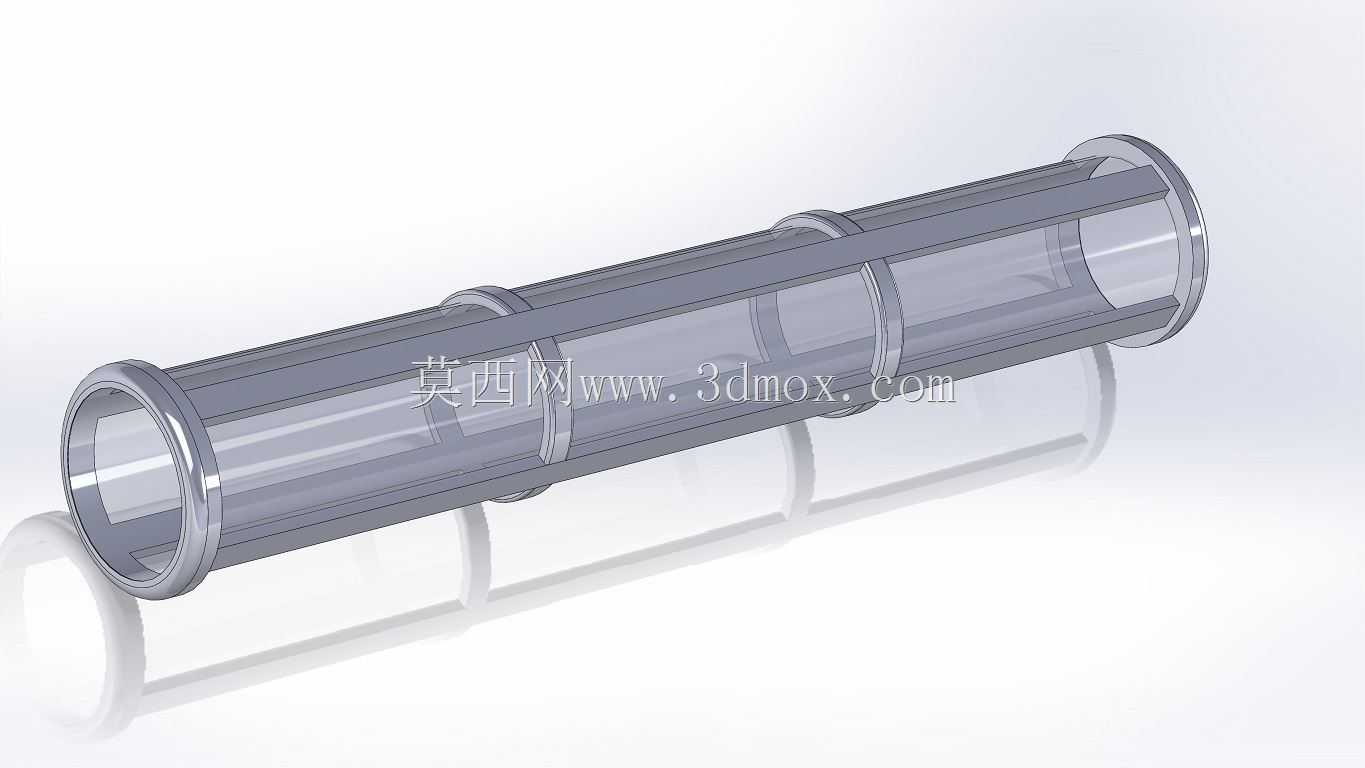

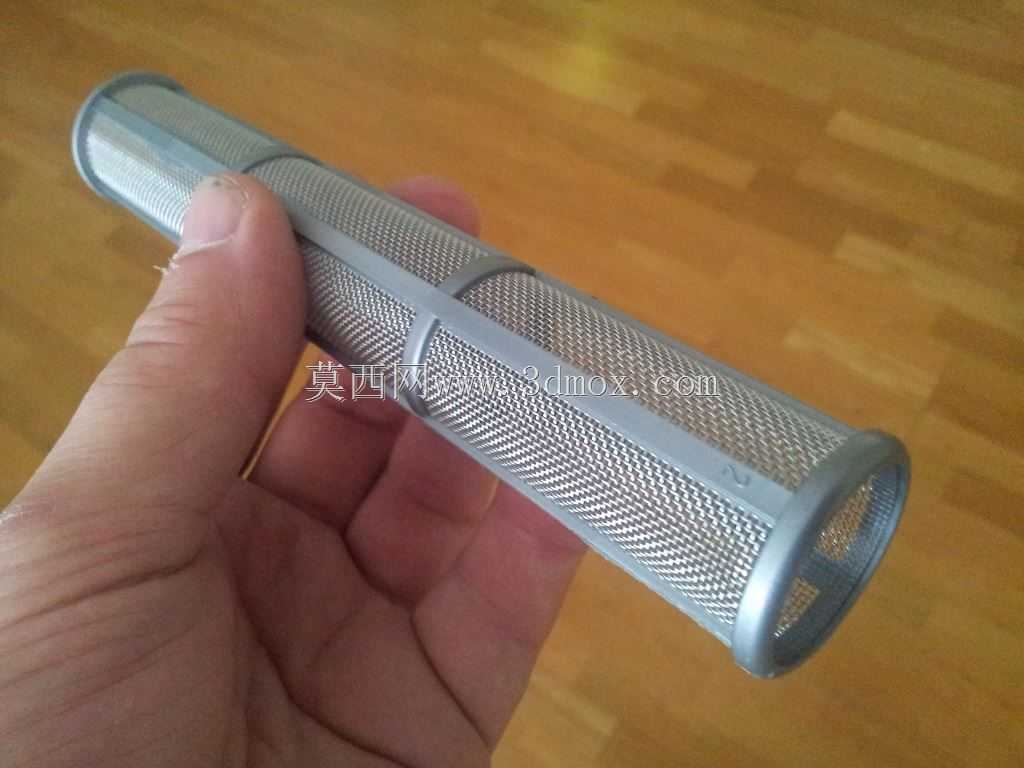

　　结构设计上，整体采用等直径长筒构型，两端做了外翻的法兰边，这个边不是随便做的安装定位结构——安装时两端分别卡入管路接头的内嵌卡槽里，不需要额外的紧固件固定，靠橡胶密封圈的压紧力就能实现端面密封，拆装清理的时候只要拔开两端快插接头就能直接抽出滤芯，比螺纹连接的过滤件维护效率高很多。筒身每隔一段距离做了一圈环形加强筋，别小看这几圈凸起，长筒状的薄壁网件如果没有径向加强，在流体压差作用下很容易出现吸瘪变形，尤其是用在机油回路里，低温时机油粘度大，启动瞬间的压差能达到正常工况的三倍，这几圈加强筋刚好把长筒分成几个短的承压段，每一段的径向刚度都能扛住瞬时压差，不会出现网面凹陷贴到管壁上堵死通流截面的问题。

　　网面采用的是均匀开孔的网状结构，不是普通的编织网，是一体成型的刚性网面，开孔率控制在35%左右，这个数值是反复平衡过的：开孔率太高，网面的刚性不够，大压差下容易变形，而且拦截大颗粒的效果会打折扣；开孔率太低，通流阻力太大，不管是走涂料还是走机油，都会造成出口端压力不足。我之前自己做的一款过滤件把开孔率做到了45%，结果台架测试时跑了不到两百小时，网面就被杂质压得局部变形，和管壁贴合之后通流面积掉了快一半，后来参考这个结构的开孔参数调整之后，连续跑一千小时的循环测试，压损波动都没超过5%。

　　安装边界这块，整体是轴向直通式结构，安装时不需要预留径向的操作空间，只要在管路轴向留出比滤芯总长长10mm左右的抽拉空间就行，非常适合布置在空间紧凑的管路通道里，比如我做的油底壳方案里，机油泵入口和油底壳壳体之间的间隙只有不到40mm，径向根本放不下带旁通阀的旋装式过滤器，这种直筒式的过滤件刚好能顺着管路方向插进去，两端接快插接头就完成安装，不需要额外设计安装支架。两端的法兰边外径比筒身大4mm，刚好匹配常用的1.5英寸管路的密封槽尺寸，不需要额外做转接件，通用性很强。

　　实际使用中，这种网状过滤结构的容杂能力也比平面滤网好很多，杂质会随着流体的流动均匀附着在整个网筒的内表面，不会像平面滤网那样很快在中心区域堆积堵死，我做过对比测试，同等过滤精度、同等通流流量下，这种长筒网式结构的容杂量是同直径平面滤网的6倍以上，维护周期能拉长五倍左右。而且因为是刚性网面，反向冲洗的时候可以直接用高压流体从出口端反吹，不用担心网面被吹变形，编织网的滤芯反吹几次就容易出现网孔移位、过滤精度下降的问题，这种一体刚性网就没有这个隐患。

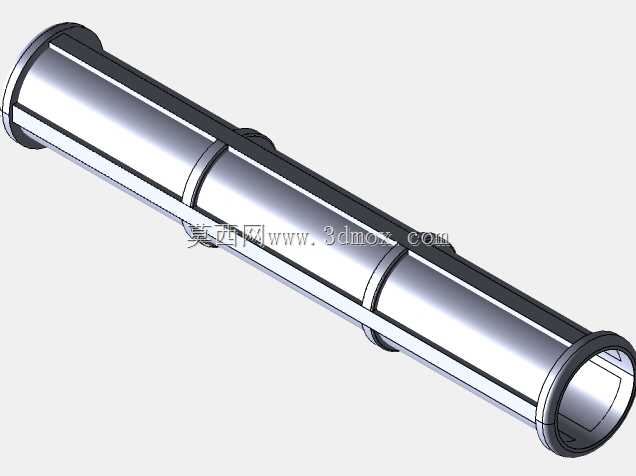

　　在做三维建模的时候，要特别注意环形加强筋的过渡圆角，不能做直角过渡，直角位置会出现应力集中，长期受流体脉动压力的作用容易出现开裂，我一开始建模的时候把圆角设成了0.2mm，做有限元分析的时候发现筋位和网面衔接的位置应力集中系数超过了3，后来把圆角调整到0.8mm，应力集中系数直接降到了1.2以下，完全满足长期使用的强度要求。另外两端法兰边的端面平面度也要控制在0.1mm以内，不然压紧密封圈的时候会出现局部密封不严的问题，造成未经过滤的流体从缝隙旁通，失去过滤作用。

　　还有个细节设计很实用，筒身的网孔是顺着流体方向做了微小的倒角，入口端的孔口做了圆弧过渡，这样流体通过网孔的时候不会产生明显的节流涡流，既能降低压损，也能减少杂质在孔口位置的卡滞，很多新手做过滤结构设计的时候容易忽略孔口的倒角，做出来的直角孔不仅压损大，还很容易被形状不规则的杂质颗粒卡堵，清理的时候非常麻烦。

　　不管是用在喷涂设备的涂料回路，还是移植到润滑系统的机油收集回路，这种直筒网状过滤结构的适配性都很强，建模的时候只要根据实际管路的通径调整筒身直径和长度，匹配对应的加强筋间距，就能快速衍生出不同通流能力的过滤件，不需要重新做整体的结构拓扑，能省不少方案迭代的时间。
