二冲程发动机45mm直径活塞结构设计

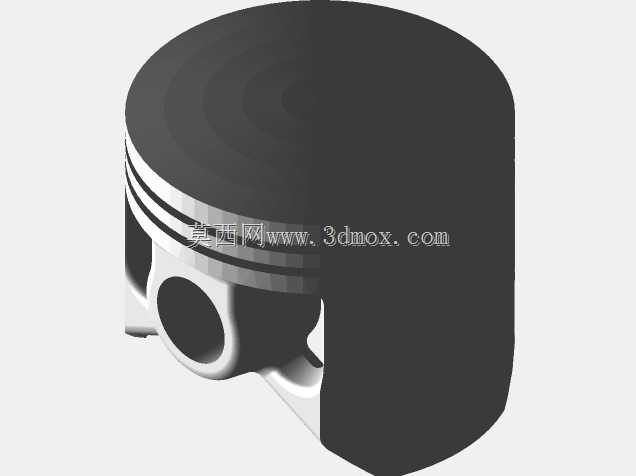

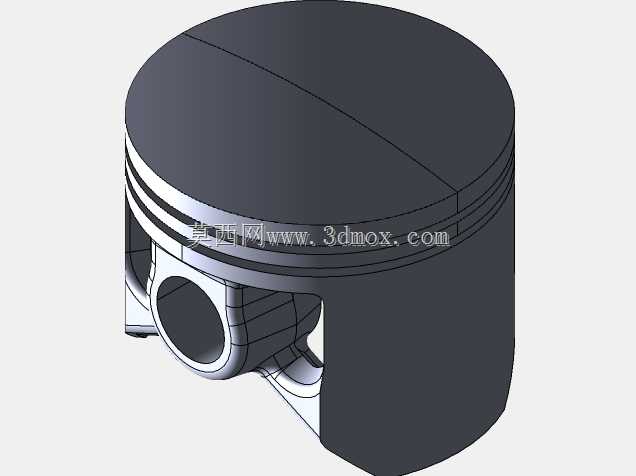

在小型航模动力、便携园林机械、迷你摩托这类对动力重量比要求极高的二冲程动力场景里，活塞作为直接承接燃烧压力、完成往复运动转换的核心部件，其结构设计的合理性直接决定整机的输出效率、运行寿命与密封可靠性。这款适配Turnigy FTL-52机型的活塞，标称直径45mm，属于小排量二冲程动力的典型适配规格，设计过程中需要同时兼顾轻量化、热膨胀适配、环槽密封、销座强度多个维度的工程需求，不能单纯照搬通用四冲程活塞的结构逻辑。

从实际工况出发，二冲程发动机的活塞工作环境比同排量四冲程机型更严苛：每一圈曲轴旋转都会完成一次做功循环，活塞顶面承受高温燃气冲击的频率更高，同时活塞裙部还要承担扫气口开闭的配气时序控制功能，因此裙部的型线设计不能做成正圆柱结构，需要考虑热态下的膨胀变形量，在活塞销轴线方向预留合理的收缩量，避免热机状态下出现裙部卡滞、拉缸的故障。这款活塞的顶面采用平顶设计，没有设置复杂的燃烧室凹坑，这是因为二冲程机型的燃烧室大多布置在气缸盖位置，平顶活塞可以最大化压缩比控制精度，同时减少顶面的热应力集中点，加工难度也更低，适合小批量量产的加工工艺要求。

活塞环槽的设计上，这款活塞设置了两道气环槽，没有单独设置油环槽，这也是二冲程活塞的典型特征——二冲程机型的润滑方式多为燃油混合润滑，不需要油环完成刮油布油的功能，两道气环分别承担密封燃气、导热的作用，环槽的宽度与深度公差需要严格控制，既要保证活塞环能在槽内自由浮动适配缸壁形变，又要避免环槽间隙过大导致燃气下窜、功率损失。环槽位置距离活塞顶面的距离也经过反复校核，要保证活塞运行到上止点时，第一道活塞环不会超出气缸套的上端面，同时避开活塞顶面的高温区域，降低活塞环的热负荷，避免环片过早退火失去弹性。

活塞销座的结构是整个活塞强度设计的核心，这款活塞的销座采用了斜置加强筋连接裙部的结构，没有采用全支撑式的销座设计，这是为了在保证销孔承压面积足够的前提下，尽可能降低活塞整体重量，减少往复运动的惯性力，适配高转速工况下的动平衡要求。销孔内部设计有卡簧槽，用于安装活塞销卡簧，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁；销孔与活塞销的配合间隙需要根据铝合金活塞与钢制活塞销的热膨胀系数差计算确定，冷态下保持微小间隙，热机状态下达到合适的过渡配合，既保证运转灵活，又避免销子在孔内产生敲击异响。

安装边界层面，这款45mm直径的活塞需要匹配同内径的气缸套，活塞销的直径、活塞压缩高、总长度参数都需要与对应机型的连杆、曲轴行程严格适配：压缩高尺寸决定了活塞在上止点时的顶面位置，直接影响整机压缩比的准确性，压缩高过大容易导致活塞顶撞气门（顶置气门机型）或者碰撞气缸盖，压缩高过小则会导致压缩比不足，动力输出下降；活塞总长度需要保证活塞运行到下止点时，裙部不会脱出气缸套下端面，保持足够的导向支撑，避免活塞出现摆头、偏磨的问题。裙部的开窗结构一方面是为了减重，另一方面是为了给二冲程的扫气气流留出通道，减少换气过程的气流阻力，提升扫气效率，这部分的开窗形状与位置需要和气缸体上的扫气口位置对应，不能出现气流遮挡的问题。

从材料选型逻辑来看，这类高转速小型活塞普遍采用高硅铝合金材质，硅元素的加入可以提升材料的高温强度、降低热膨胀系数，同时提升表面的耐磨性能，毛坯采用锻造工艺生产的话，相比铸造毛坯能获得更致密的金属纤维组织，抗疲劳强度更高，能承受高转速下反复的交变载荷冲击。活塞的外圆表面通常会做石墨涂层或者硬质阳极氧化处理，降低冷启动时的摩擦阻力，提升初期磨合的适配性，减少拉缸故障的发生概率。

在实际三维建模过程中，这类活塞的建模需要先确定核心基准：以活塞中心线为主要基准，依次确定顶面位置、环槽位置、销孔中心位置、裙部长度这些核心尺寸，再做裙部的型线放样——裙部的横截面不是正圆，而是椭圆，长轴垂直于活塞销轴线方向，短轴沿活塞销轴线方向，椭圆度的取值需要根据活塞直径、材料热膨胀系数、工作温度区间计算，通常在0.1-0.2mm区间内，保证热态下裙部膨胀后趋近正圆，和缸壁均匀贴合。销座与裙部连接的加强筋需要做足够的圆角过渡，避免应力集中，因为活塞工作过程中销座位置承受的燃气冲击力最大，应力集中很容易导致活塞在交变载荷下出现开裂故障。

这类活塞的应用场景里，除了航模发动机之外，还可以适配同排量的小型通用动力，比如割灌机、小型发电机、迷你越野摩托的动力单元，只要气缸内径、压缩高、销孔直径这些安装参数匹配，就可以通用替换，但替换时需要注意活塞顶部的气门避让坑（如果是顶置气门四冲程机型则需要对应避让结构，这款平顶活塞仅适配二冲程或者侧置气门的小排量机型），以及活塞环的开口位置定位，部分二冲程活塞的环槽内有定位销，需要对准活塞环的开口，避免环片随活塞转动时开口卡入扫气口，导致环片折断。

设计过程中还需要考虑活塞的重量分组，同批次的活塞重量差需要控制在很小的范围内，避免发动机运转时因为往复件重量差过大产生异常振动，尤其是高转速航模发动机，转速动辄破万转，微小的重量不平衡都会被放大，导致轴承过早磨损、整机振动超标。活塞销孔的同轴度、裙部外圆与销孔的垂直度这些形位公差也需要严格控制，否则会导致活塞在缸筒内偏斜，出现偏磨、密封不良、动力下降的问题。

整体来看，这款活塞的结构设计完全围绕小排量二冲程高转速动力的工况特点展开，没有冗余的结构，每一处型线、每一个开槽、每一条加强筋都对应实际工况的功能需求，没有为了外观好看添加无用的造型，是典型的功能优先的动力核心部件设计，建模过程中需要对内燃机的工作逻辑、材料特性、公差配合有足够的理解，才能做出符合实际工程要求的三维模型，而不是只做出外观相似的空心几何体。
