大行程可伸缩变长度机翼结构设计

这款可伸展变长度机翼，核心覆盖翼根向外10米到63米的翼展调节区间，设计初衷是匹配飞行器在不同飞行阶段的气动需求，解决固定翼飞行器无法兼顾低速起降、长航时巡航、高速突防多工况气动效率矛盾的痛点。在实际应用场景中，低速起降阶段机翼伸展至最大翼展，能获得更大的升阻比，降低起降滑跑距离，对短跑道、野战简易起降场景的适配性更强；进入高空巡航阶段后，可根据飞行高度、载荷重量、燃油消耗进度逐步收机翼段，优化展弦比，降低诱导阻力，提升航程表现；当需要高速飞行时，机翼收至最小长度，减小迎风阻力与翼面载荷，避免大翼展在高速动压下出现结构颤振风险。

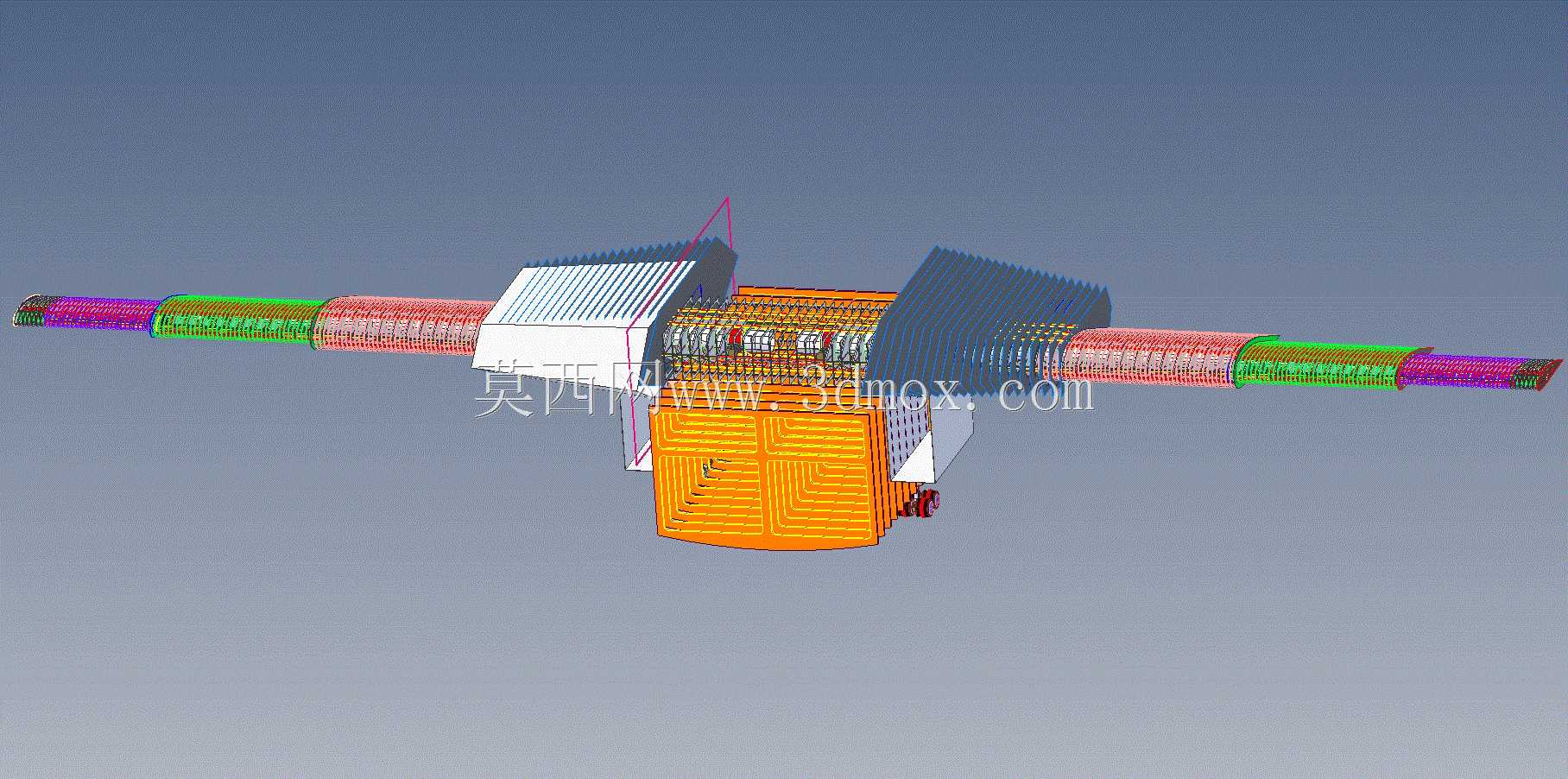

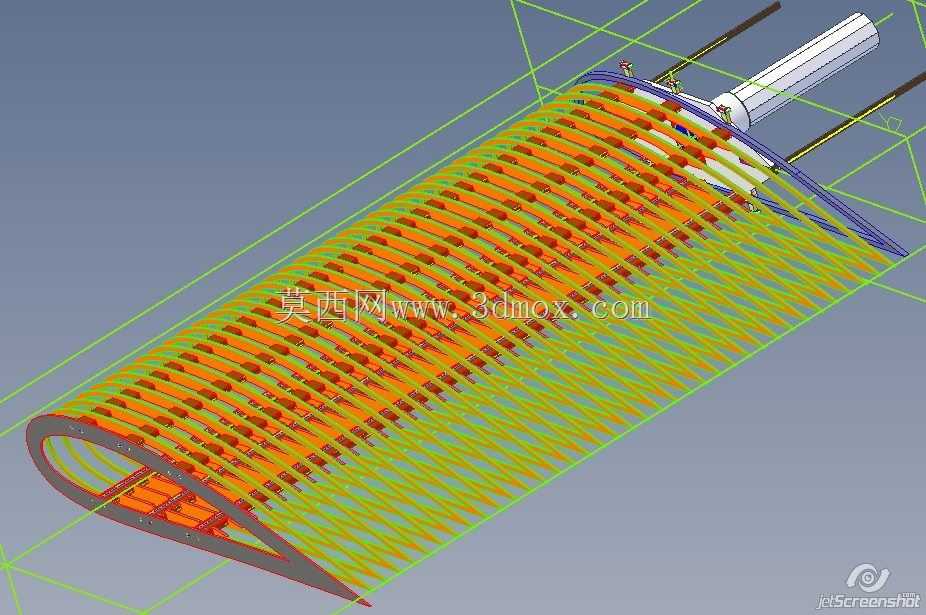

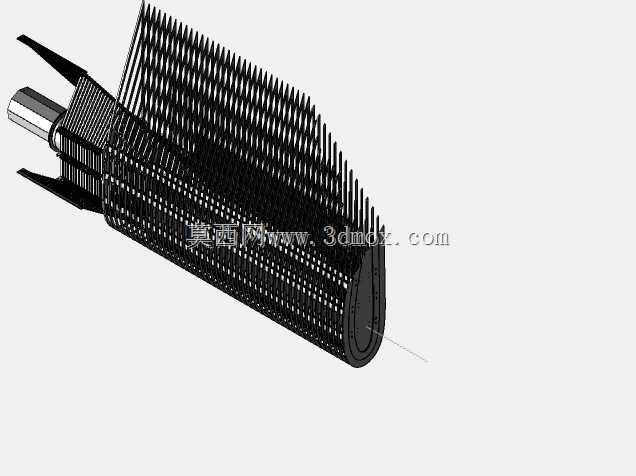

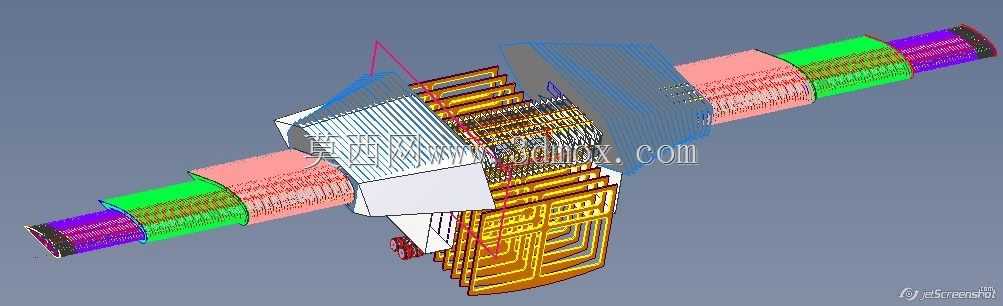

从结构设计思路来看，整个伸缩机构采用多段嵌套式翼段布局，沿翼展方向依次排布多组不同截面尺寸的翼盒单元，相邻翼段之间通过导向滑轨、限位锁止结构配合，每一段翼面都保留连续的翼型曲面，不会因为伸缩动作破坏翼面的气动连续性。内部的传动机构采用沿翼展方向布置的线性驱动组件，配合多组同步传动结构，保证左右两侧机翼的伸缩量完全对称，避免两侧升力不对称带来的飞行姿态控制风险。翼段的承力结构采用一体化翼盒设计，每一段嵌套翼段的根部都设置有加强承力框，将气动载荷逐级传递到翼根与机身连接的主承力结构上，避免伸缩段出现应力集中。

在安装边界与尺寸匹配上，翼根连接端完全匹配机身机翼对接的主承力交点位置，收至最小长度时，外伸翼段不会超出机身尾段与发动机吊舱的横向边界，避免地面滑行、停机时机翼与地面设施、廊桥发生干涉；伸展至最大长度时，翼尖的形变量控制在气动设计允许的范围内，不会因为翼展过大导致翼尖挠度过大影响操纵效率。每一段翼面的蒙皮采用搭接式密封结构，伸缩过程中相邻翼段的蒙皮始终保持贴合，避免翼面出现缝隙打乱附面层流动，保证不同伸缩长度下翼面都具备合格的气动外形精度。

在功能特性上，这套变长度机翼的锁止机构可在任意伸缩位置实现机械锁止，配合位置反馈元件，飞控系统可实时获取当前翼展长度，匹配对应的操纵面控制律，保证不同翼展下飞行器的操纵响应特性一致。内部的管线布置采用拖链式走线结构，所有燃油管路、操纵线缆、传感线路都随翼段伸缩同步移动，不会出现管线拉扯、弯折疲劳的问题，满足长周期飞行的可靠性要求。针对伸缩过程中的载荷传递，相邻翼段的滑轨接触面采用自润滑耐磨材料，降低伸缩动作的驱动阻力，同时避免反复伸缩带来的结构磨损，提升机构的使用寿命。考虑到高空飞行的温度变化，整个伸缩机构的配合间隙预留了温度变形补偿量，在高空低温环境下不会因为结构冷缩出现卡滞，在地面高温环境下也不会因为热胀导致配合面过盈，覆盖-55℃到70℃的工作温度区间，满足不同飞行高度、不同地域起降的环境适配要求。
