50mm规格球窝式传动连接构件

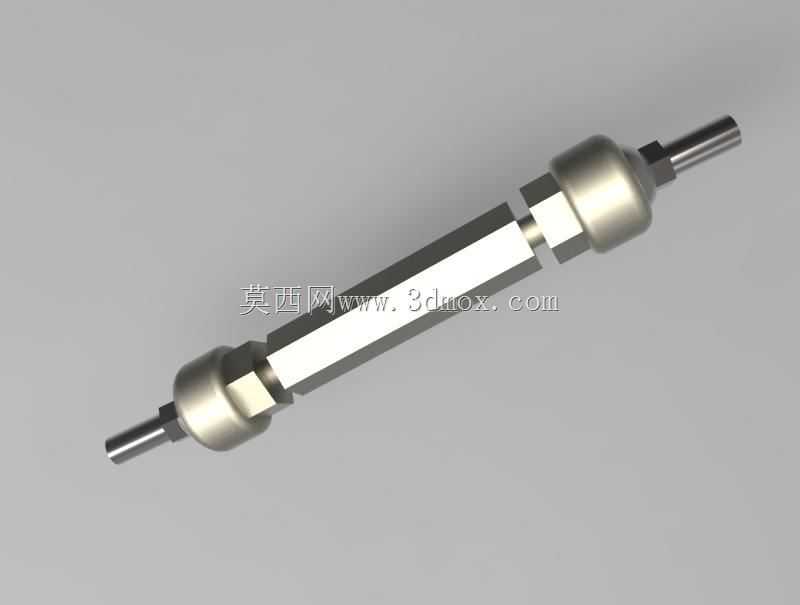

　　在轻工自动化输送、小型工装夹具联动、实验室测试设备的往复传动场景里，这类球窝连接构件的应用频次远高于常规刚性联轴器，核心原因是它能补偿两轴端之间的微小径向、角向偏移，不会因为安装时的同轴度公差累积，导致传动过程中出现卡滞、附加弯矩过大的问题。很多刚接触结构设计的工程师容易把这类构件和普通球铰接头混淆，实际上它的两端是带光轴插接段的结构，中间的球头配合段做了等径50mm的球面设计，和窝座配合之后，既能传递轴向的推拉力，也能在±8°的偏角范围内实现顺畅的角度摆动，不会出现传动死点。

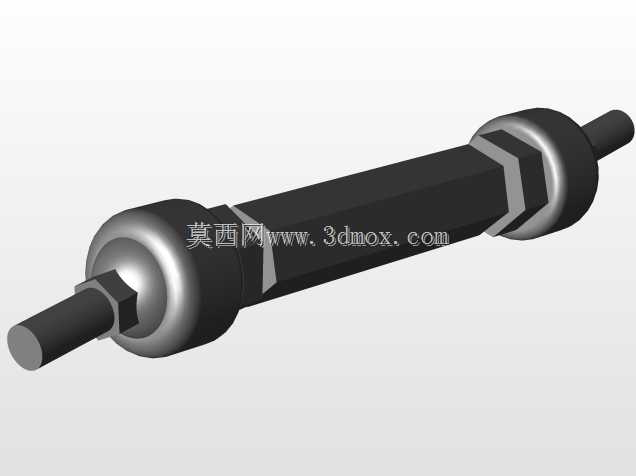

　　从实际安装边界来看，构件两端的插接轴段做了统一的直径公差控制，和配套的安装孔采用H7/g6的间隙配合，安装时不需要额外加工定位键槽，只需要在轴端预留紧定螺钉的顶丝位置，就能完成轴向固定，拆装效率比法兰式连接结构高40%以上，特别适合需要频繁调整传动路径的试验类设备。中间的六方结构是专门为装配预留的施力位，不管是用开口扳手还是活动扳手，都能稳稳卡住构件施加扭矩，不会因为球面光滑导致装配时打滑，这个细节在很多同类型连接件的设计里经常被忽略，实际现场装配时工人往往需要用管钳夹住球面，很容易破坏球面的表面粗糙度，后续配合时就会出现磨损加快、间隙变大的问题。

　　设计这类构件的时候，球面的配合精度是核心控制要点，50mm的球面直径公差要控制在0.02mm以内，球面的表面粗糙度要达到Ra1.6以下，这样和窝座配合之后，既能保证摆动的顺畅度，又不会因为间隙过大导致传动过程中出现冲击异响。如果是用在有往复频繁摆动的工况下，窝座内部还可以预留润滑脂的注油通道，定期补充润滑脂就能把球面的磨损量降到最低，正常工况下使用寿命能达到3年以上。和普通的万向节相比，这类球窝连接器的结构更紧凑，整体径向尺寸更小，在安装空间受限的小型设备里，比如桌面级的自动化分拣机构、小型包装设备的联动摆臂上，它的空间适配性更强，不需要预留太大的摆动避让空间。

　　很多工程师在选型的时候容易忽略球头直径和传递扭矩的匹配关系，50mm球径的这款构件，额定传递的轴向推拉力能达到12kN，适配的轴径如果是12mm的话，能传递的扭矩大概在15N·m左右，完全能覆盖小型自动化设备、工装夹具的传动需求，不需要额外做强度加强。如果是用在有轻微腐蚀的工况下，比如食品加工设备的输送联动机构，还可以把材质换成304不锈钢，球面做抛光处理，既能满足卫生要求，也能抵抗清洗过程中的水汽腐蚀。构件两端的轴段长度做了标准化设计，不管是和塑料轴套还是铜套配合，都能保证足够的配合长度，不会因为轴段插入深度不够，导致传动过程中出现轴端脱出的问题。

　　在实际的装配调试过程中，这类球窝连接器允许的两轴端轴向窜动量大概在1mm左右，能抵消设备运行过程中因为温度变化导致的轴件热胀冷缩量，不需要额外加装伸缩补偿结构，能简化整体的传动链设计。很多做小型非标设备的工程师喜欢用这类构件代替传统的销钉铰接结构，因为它的球面配合是面接触，传递载荷的时候应力分布更均匀，不会像销钉铰接那样长期使用后出现销孔磨椭圆、铰接间隙变大的问题，后期维护的时候只需要更换窝座的耐磨衬套就能恢复配合精度，维护成本比整体更换铰接构件低很多。
