三发并联火箭助推器结构设计

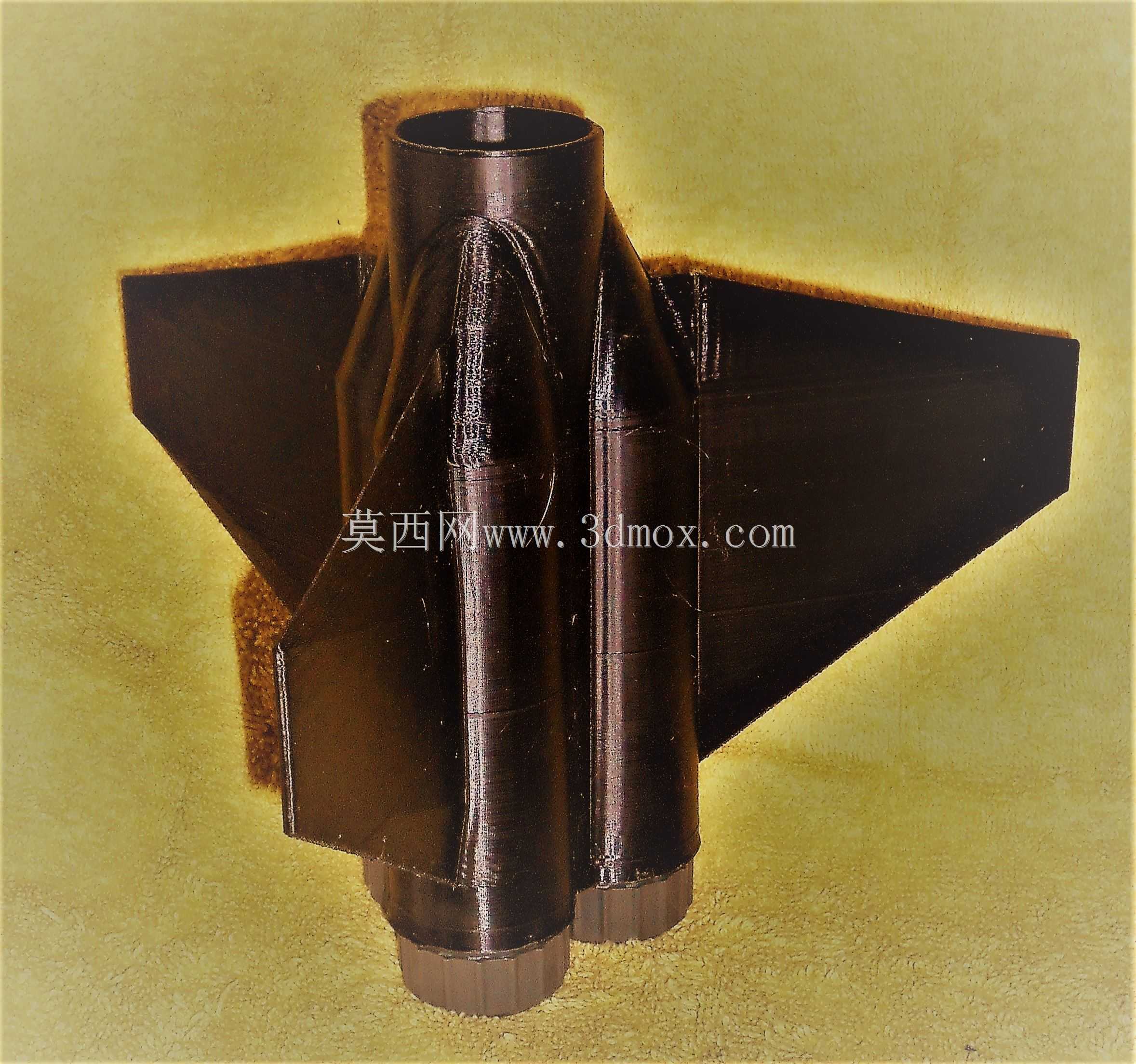

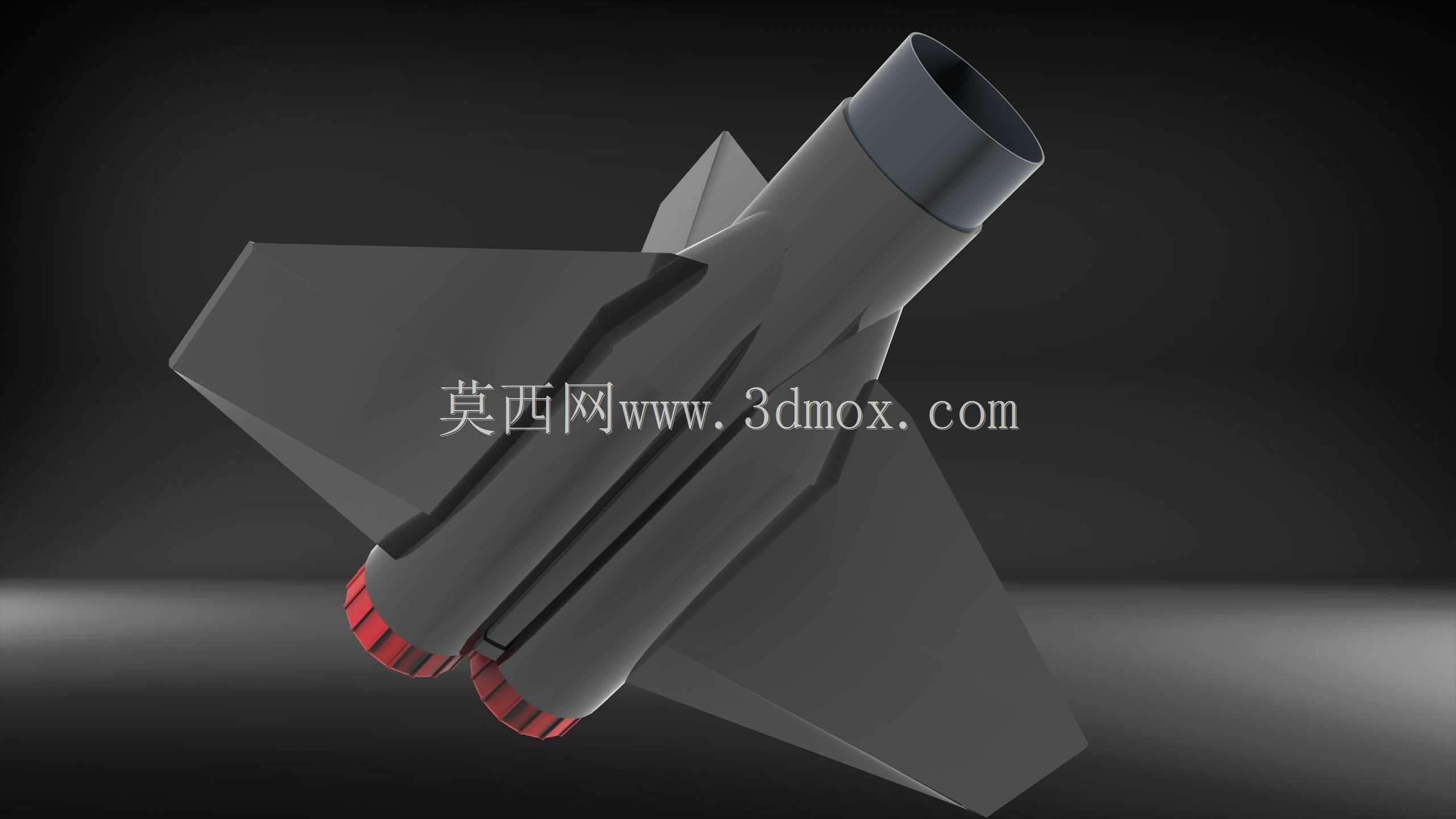

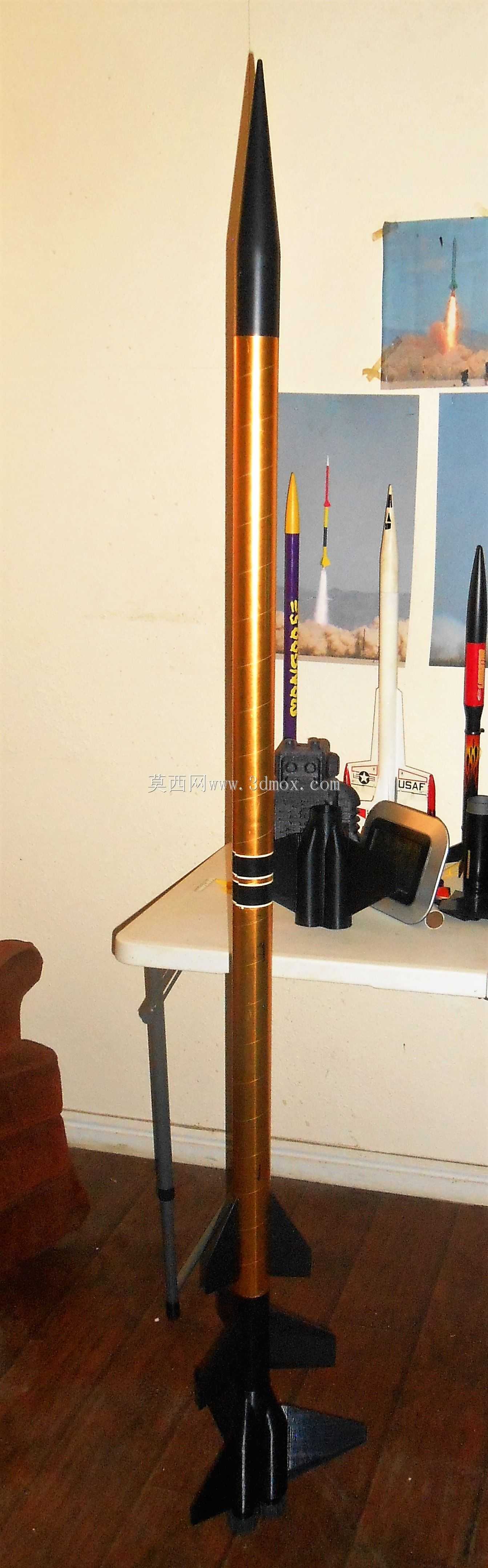

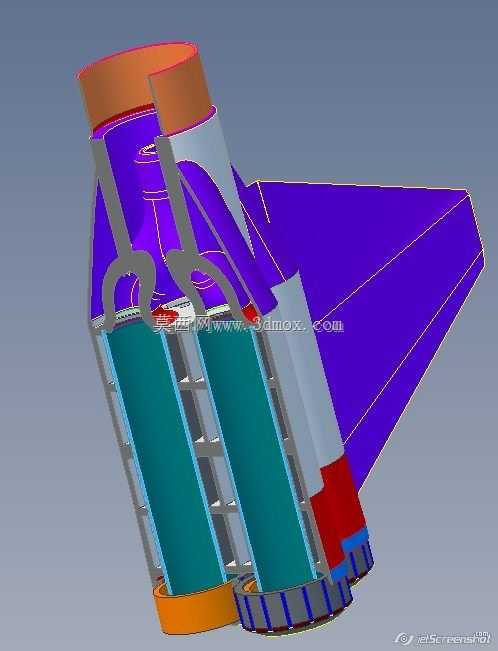

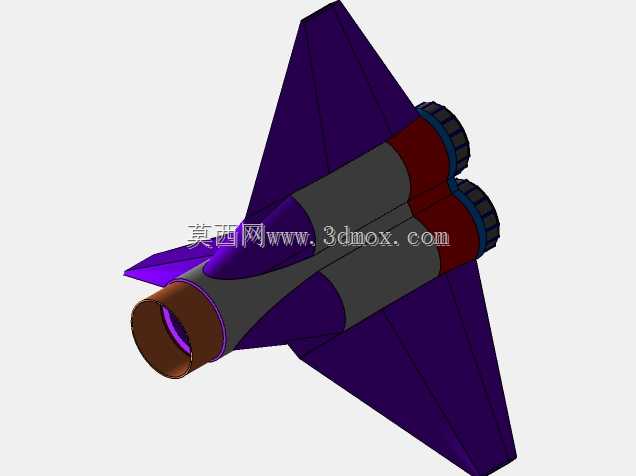

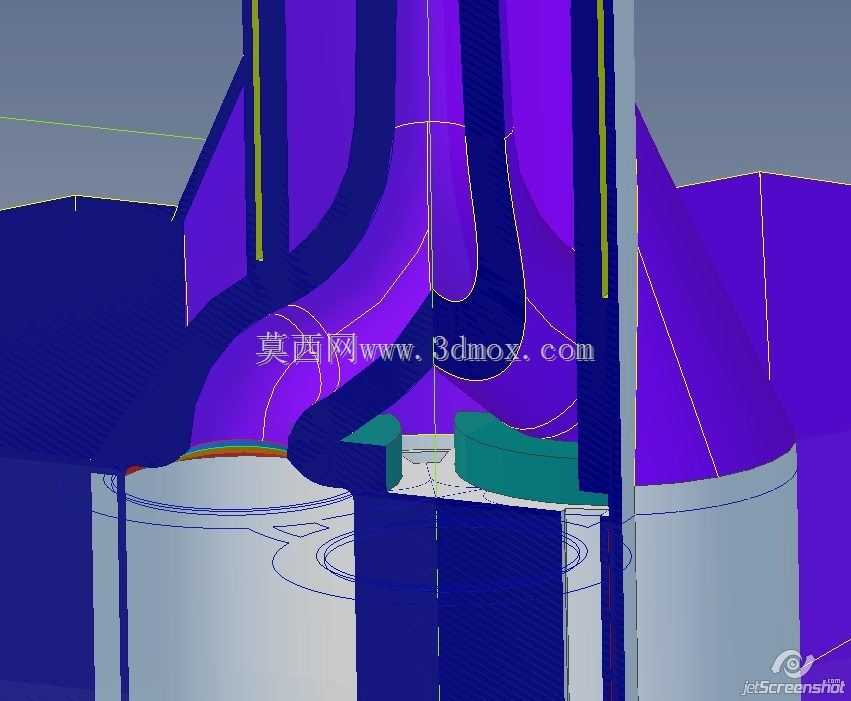

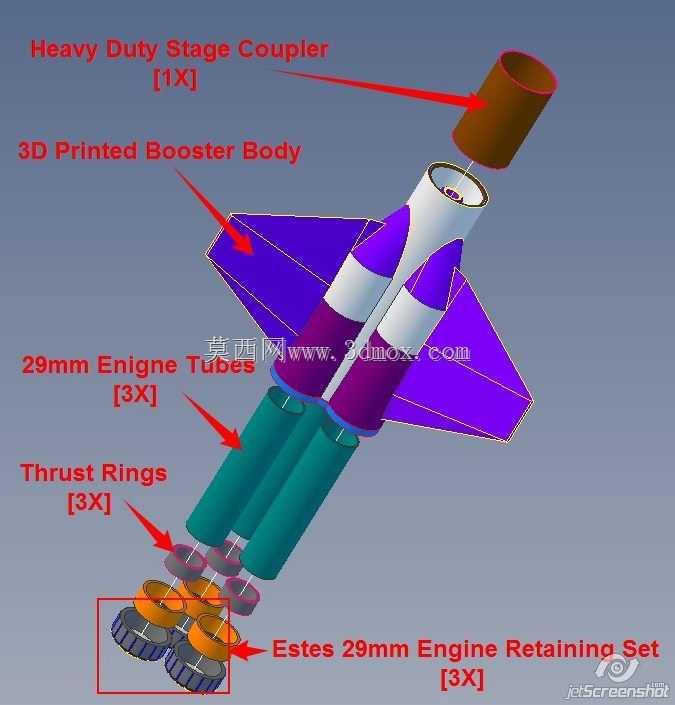

这款三发并联的火箭助推结构，主要面向模型火箭多级发射场景设计，作为三级模型火箭的第一级动力段使用，核心作用是为箭体起飞阶段提供充足初始推力，同时通过内置的火焰导流通道，将发动机点火后的高温燃气精准引导至二级发动机点火位置，实现级间的可靠传火，避免多级火箭分离后二级点火失败的常见问题。从结构布局来看，三个动力安装位沿箭体中心轴线呈120度均匀分布，每个安装位适配标准29毫米直径的模型火箭发动机，安装位内壁做了0.2毫米的公差预留，既可以保证发动机装入时的顺畅度，也能避免发动机工作时因振动出现松脱移位。尾段的喷口位置做了收敛造型处理，同时在喷口外侧设计了环形的挡焰凸台，既可以减少发动机工作时的燃气侧向扩散，也能避免高温燃气直接冲刷箭体尾翼结构，降低尾翼被烧蚀的风险。尾翼采用大后掠角切尖三角翼布局，四个翼面与箭体主体做了一体化融合设计，翼根位置做了渐变加厚处理，从翼尖的1.2毫米厚度逐步过渡到翼根的3.5毫米，既可以保证高速飞行时的翼面结构强度，避免大推力起飞阶段翼面出现颤振，也能减少飞行过程中的空气阻力，提升箭体飞行稳定性。设计过程中重点考虑了大尺寸3D打印的成型可行性，整个结构没有设置大跨度的悬空薄壁结构，所有悬空位置的倾斜角度都大于45度，打印时无需额外添加支撑结构，既可以减少打印耗材的浪费，也能避免去除支撑时对结构表面造成损伤。整个结构的外部轮廓尺寸控制在284毫米×284毫米×233毫米，安装边界需要匹配直径不小于90毫米的二级箭体连接段，级间连接位置设计了一圈深度2毫米的定位止口，安装时可以直接与二级箭体的下端面对齐卡合，不需要额外做定位调整，能大幅缩短模型组装的时间。结构内部的火焰导流通道采用光滑圆弧过渡设计，没有直角拐角，能减少燃气传导过程中的压力损失，保证点火燃气可以以足够的压力到达二级发动机的点火药位置，提升级间点火的成功率。三个发动机安装位的中心距离箭体主轴线的距离经过反复验算，既保证了三个发动机工作时的推力合力与箭体重心轴线重合，避免起飞阶段出现偏航力矩，也预留了足够的空间布置点火线路，三个发动机的点火引线可以通过通道侧壁的预留走线槽汇总到箭体内部的点火控制模块，不会出现引线被高温燃气烧断的问题。考虑到模型火箭起飞时的瞬时过载较大，整个结构的壁厚设置为2.5毫米，在受力集中的发动机安装位端面、翼根连接位置做了局部加厚到4毫米的处理，能承受发动机工作时的最大推力冲击，不会出现结构断裂的情况。结构表面没有多余的凸起造型，整体气动外形流畅，在跨音速飞行阶段可以减少激波阻力的产生，配合尾翼的稳定作用，能让火箭起飞阶段的飞行轨迹更加平直，提升最终的射高表现。需要注意的是，该结构尺寸较大，仅适配大幅面熔融沉积成型3D打印设备加工，普通桌面级小尺寸打印机无法完成整体打印，打印时需要选择耐高温的打印材料，避免发动机工作时的高温导致结构软化变形。
