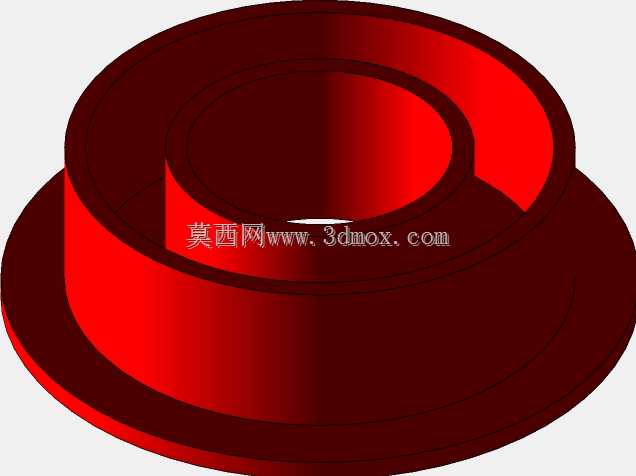

药房配药设备用阶梯式密封端盖结构

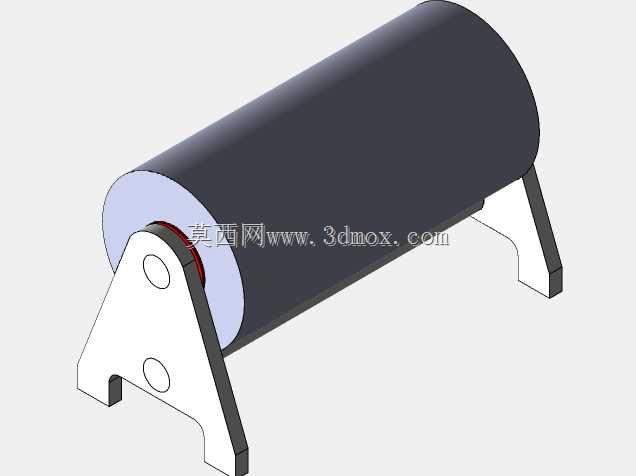

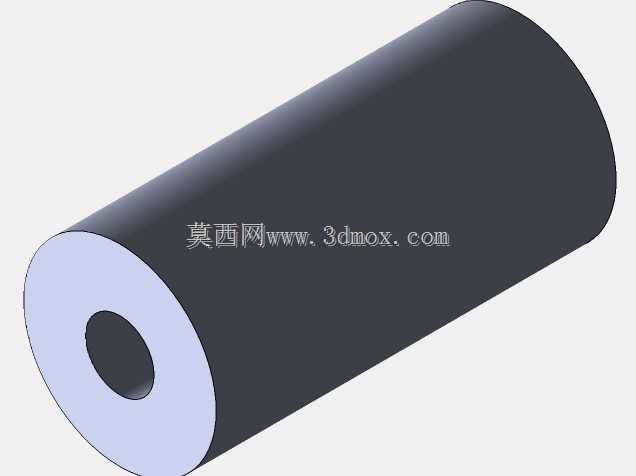

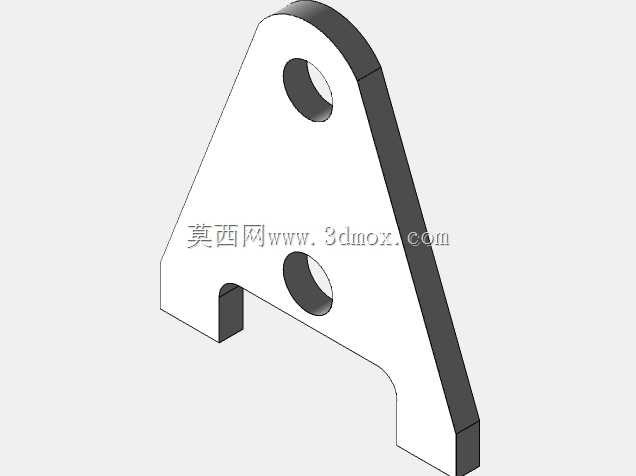

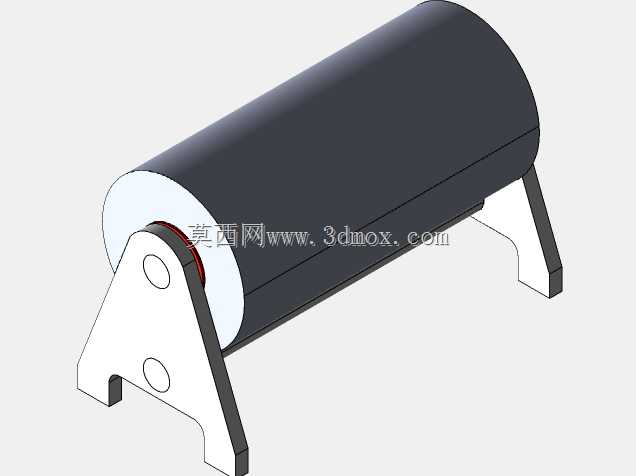

在药房自动化配药、发药类回转输送设备的传动端设计中，这类阶梯式环形端盖是应用频次较高的密封与定位构件，主要承担传动转轴端部的轴向定位、腔体密封以及外部防尘阻隔的作用，适配药房场景下对设备洁净度、运行低噪音、长期免维护的核心要求。从结构设计逻辑来看，该构件采用同轴多阶梯的环形构型，不同直径的台阶面分别对应不同的装配功能：最外侧的大直径凸缘作为安装基准面，加工时预留均匀的安装孔位分布圈，装配时可通过紧固件贴合固定在设备腔体的外侧端面，凸缘端面的平面度公差控制在0.02mm以内，保证贴合后无装配间隙，避免药房环境中的药尘、散落粉剂进入设备传动腔内部。中间段的阶梯圆柱面与腔体端的安装止口形成过渡配合，配合公差选用H7/h6，既可以保证装配时的同轴度定位精度，又能在设备长期运行产生轻微振动时，不会出现配合面错位导致的密封失效。内侧的环形凹槽为密封件预留安装位，可适配O型密封圈或者骨架油封，根据传动端的转速差异选择对应的密封件规格：当应用在低速发药转盘的转轴端时，选用普通丁腈橡胶O型圈即可满足密封要求；当应用在高速分药机构的转轴端时，可替换为带防尘唇的骨架油封，阻隔超细药粉侵入轴承部位。从安装边界来看，该端盖的轴向总厚度根据适配的转轴直径做匹配设计，外侧凸缘的直径比腔体安装止口大20mm左右，保证紧固件有足够的安装操作空间，内侧伸入腔体的阶梯段长度不超过腔体内壁到轴承端面的距离，避免装配后与轴承外圈或者传动部件产生运动干涉。设计时特意将各阶梯的过渡位置做了R1.5的圆角处理，一方面是减少机加工时的应力集中，提升零件的结构强度，避免长期受轴向压紧力出现台阶处开裂的问题；另一方面圆角过渡也能减少装配时密封件被锐边划伤的风险，提升密封件的使用寿命。在药房设备的实际运行场景中，这类端盖往往需要配合定期的设备清洁工作，因此外表面做了光滑的圆弧过渡处理，没有易积尘的死角，日常使用消毒抹布擦拭即可完成表面清洁，不会残留药粉或者消毒液体。不同于工业生产场景下的重载端盖，这类应用在药房设备上的端盖不需要承受过大的轴向载荷，因此壁厚设计相对均匀，整体采用硬质工程塑料或者铝合金材质加工即可满足强度要求，既可以降低零件自身重量，减少装配时的劳动强度，也能避免金属材质长期处于药房消毒环境下出现锈蚀掉屑的问题，符合医药场景的卫生要求。从建模逻辑上，该零件以中心轴线为旋转基准，先绘制单侧的阶梯截面轮廓，通过回转特征生成主体结构，之后在外侧凸缘面上阵列生成安装孔，再对所有锐边做倒圆角处理，建模过程中需要重点保证各阶梯圆柱面的同轴度公差，以及安装端面与中心轴线的垂直度公差，避免装配后出现转轴偏磨、密封偏压泄漏的问题。在实际选型替换时，只需要确认适配的转轴直径、腔体安装止口尺寸以及安装孔的分布圆直径，即可完成该零件的匹配替换，不需要对设备原有结构做额外修改，适配性较强，可覆盖药房内多种回转类配药、发药、储药设备的端盖密封需求。
