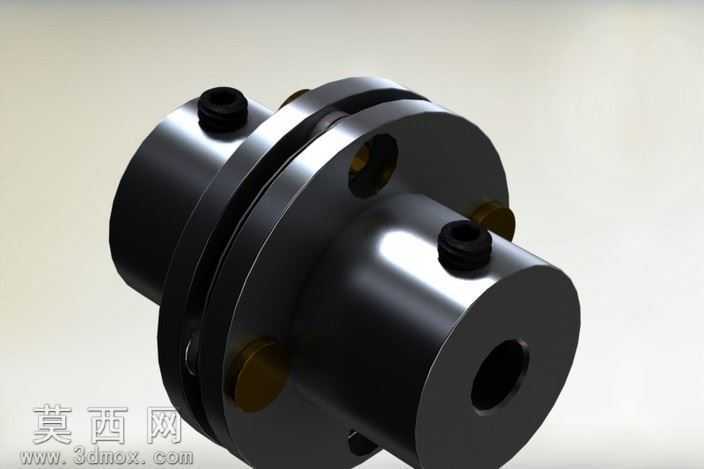

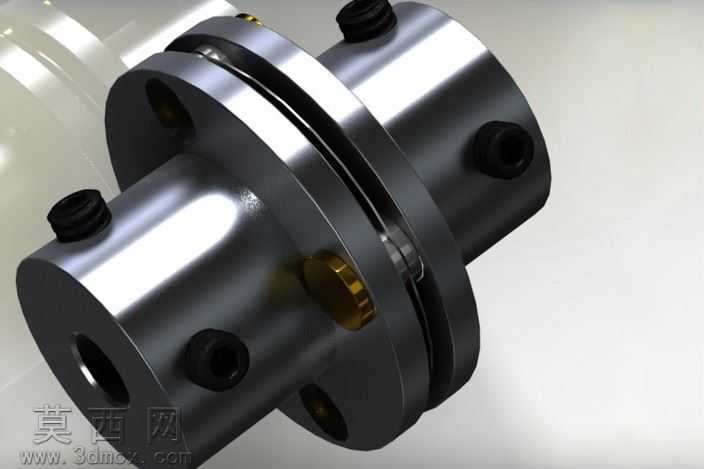

法兰式金属膜片光盘联轴器三维模型

本模型为法兰式金属膜片光盘联轴器，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循机械传动件的设计规范，对各部件的装配关系、配合公差进行了精准还原。整体模型由左右两个带轴孔的半联轴器主体、中间的金属膜片组、锁紧螺钉、定位销以及连接螺栓构成，建模时先通过旋转特征生成半联轴器的基体轮廓，再通过拉伸切除完成轴孔、键槽、螺栓过孔、螺钉安装孔的细节制作，针对膜片组的叠层结构，采用薄壁拉伸加圆周阵列的方式还原多片金属膜片叠合的形态，锁紧螺钉与连接螺栓均按照标准件参数建模，保证螺纹特征、头部尺寸与实物一致。材质渲染阶段，半联轴器主体赋予45号钢调质后的金属材质，调整反射参数呈现机加工后的哑光金属质感，边缘倒角处添加细微的高光反射还原金属机加工的光泽效果，金属膜片赋予弹簧钢材质，提升表面反光度体现薄钢片的金属特性，锁紧螺钉采用发黑处理的金属材质，表面添加细微的粗糙度纹理模拟紧固件的表面处理效果，中间的金色定位件采用黄铜材质，调整漫反射与金属度参数还原铜件的暖调金属光泽。结构设计上，该联轴器依靠中间膜片的弹性变形补偿两轴的径向、角向与轴向偏差，建模时还原了膜片与半联轴器之间的止口定位结构，轴孔处的紧定螺钉安装位对称分布，保证锁紧时轴的受力均匀，法兰端的连接孔采用圆周均布设计，确保扭矩传递时的受力平衡。设计思路围绕伺服传动场景的高转速、高扭矩传递需求展开，模型完整还原了产品无间隙传动、扭转刚度高的结构特点，各部件的装配约束完全按照实际装配逻辑设置，可直接用于装配模拟、运动仿真以及工程图导出，膜片的柔性结构在模型中通过合理的特征分层预留了仿真变形的设置空间，能够直观展示该类联轴器适应轴偏差的工作原理，整体模型细节完整，无特征缺失与几何错误，可直观呈现法兰式膜片联轴器的完整结构与工作形态。
