英格索兰离心泵闭式叶轮结构设计

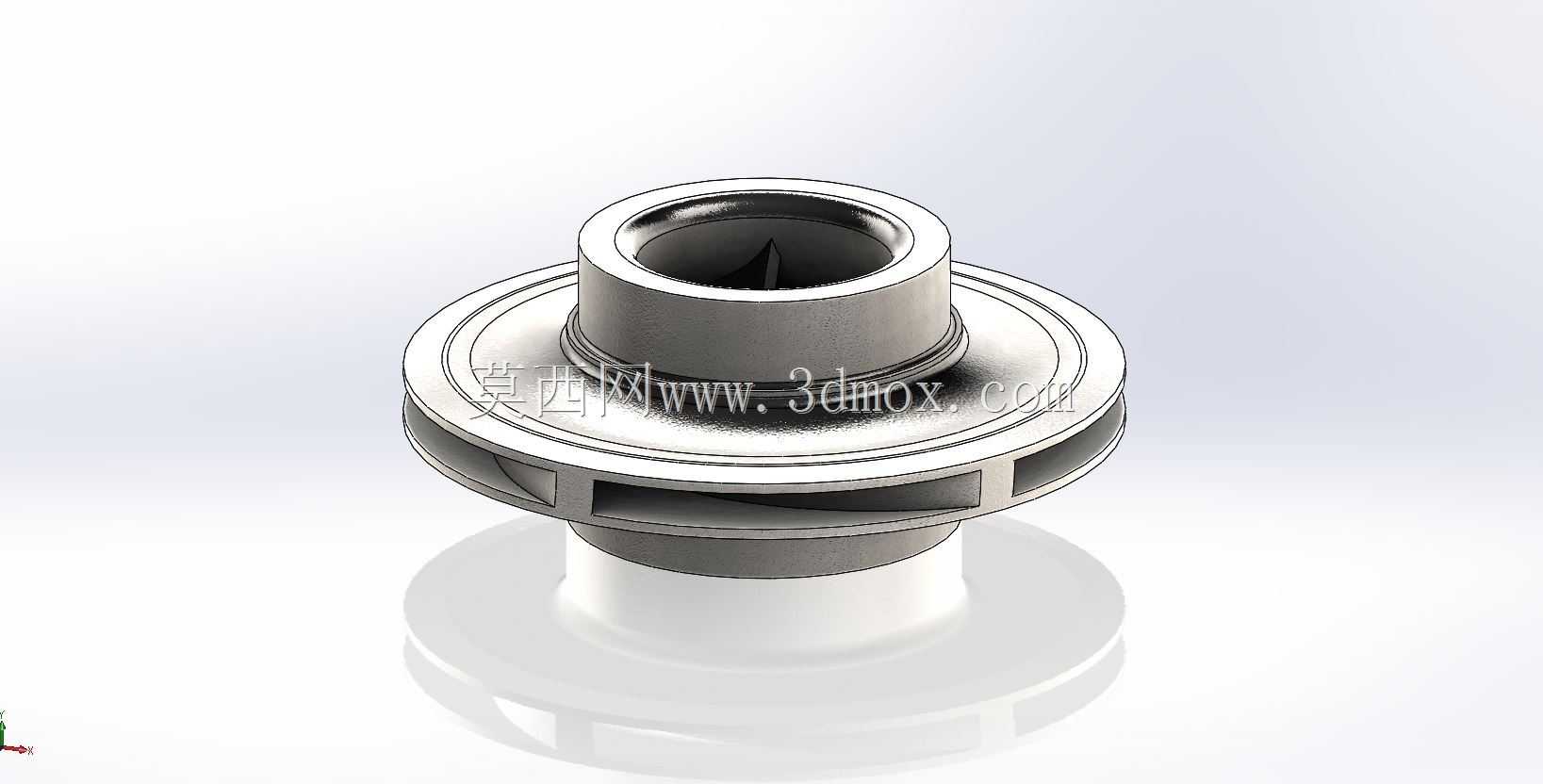

　　作为流体输送系统里的核心做功部件，这款叶轮的结构设计完全围绕离心泵的实际运行工况展开，日常应用覆盖工业循环水输送、市政给排水、化工介质增压、暖通空调水循环等多个场景，是单级单吸离心泵里直接决定水力效率与运行稳定性的核心零件。从实际使用角度看，叶轮的核心作用是通过自身高速旋转，将轴系输入的机械能传递给流经流道的流体，让流体获得压力能与动能，最终实现流体的增压输送，其流道设计的合理性直接影响泵的扬程、效率、气蚀余量等核心性能参数。这款叶轮采用后弯式闭式叶片结构，整体为带前后盖板的一体式设计，相比开式、半开式叶轮，闭式结构的流道封闭性更好，在输送清水或物理化学性质类似清水的洁净介质时，容积效率更高，能减少叶轮出口处的流体回流损失，

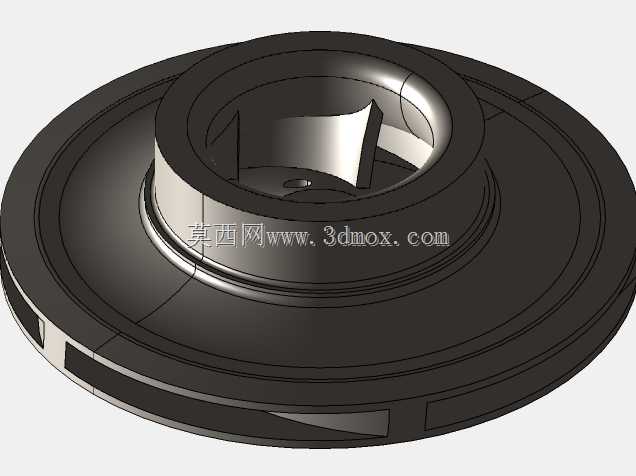

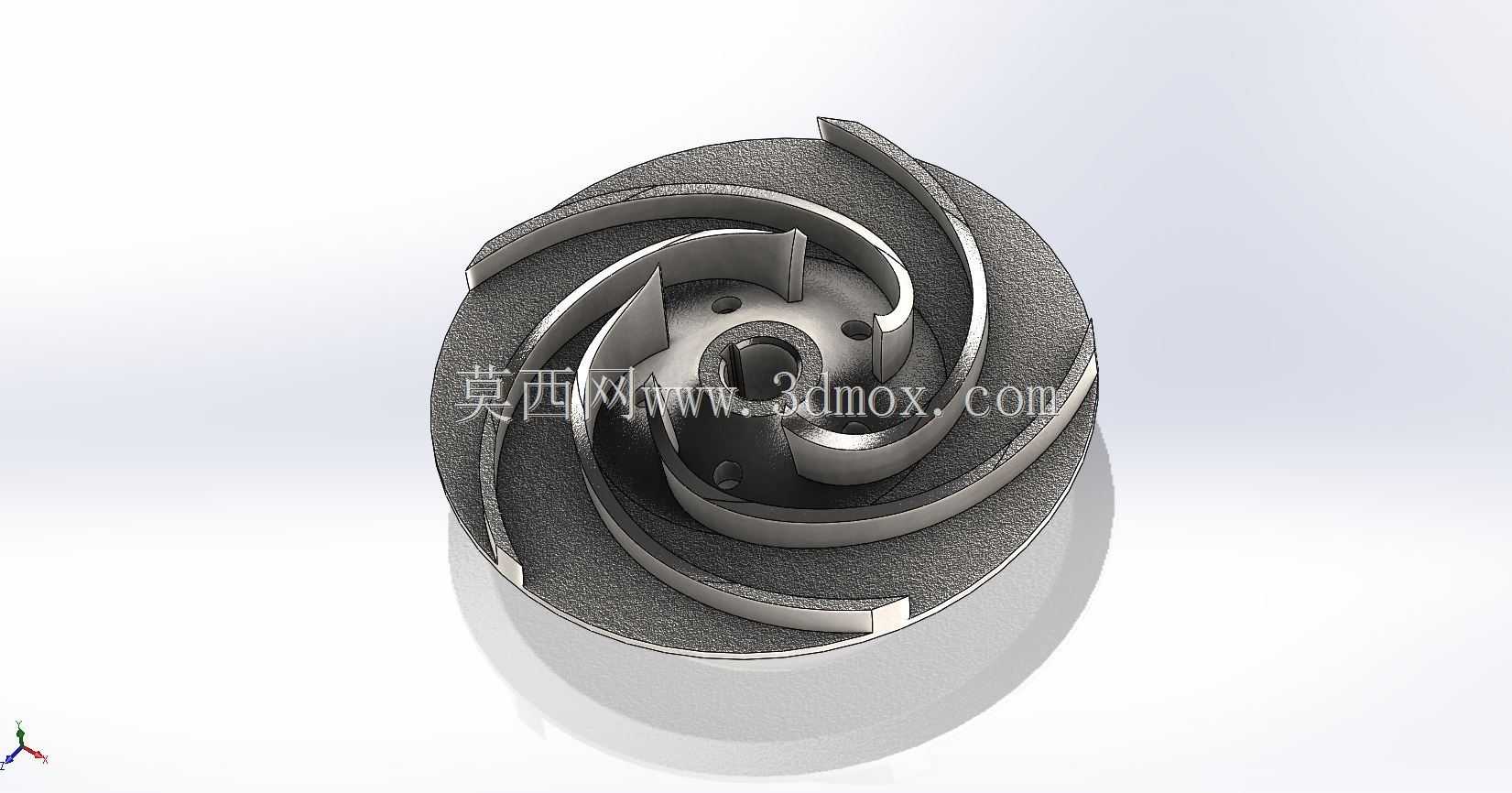

　　适合大流量、中低扬程的常规输水工况。设计过程中首先要匹配泵的比转速参数，确定叶片的进出口安放角、叶片包角、流道过流面积的渐变规律，这款叶轮的叶片数量为6片，叶片从进口端到出口端采用平滑的空间扭曲过渡，避免流道内出现急弯或截面突变，减少流体在流道内的漩涡损失与冲击损失，保证流体从轴向进入叶轮后，能平顺地转向径向流出，降低水力损失。从安装边界来看，叶轮中心设置有带键槽的轴孔，用于和泵轴配合传递扭矩，轴孔周边均匀布置有多个平衡孔，用于平衡叶轮前后盖板因压力分布不均产生的轴向力，降低泵运行过程中轴承承受的轴向载荷，延长轴承与机械密封的使用寿命。叶轮的前盖板为光滑的锥面过渡结构，和泵体的密封环配合形成极小的间隙密封，

　　减少叶轮出口高压流体向进口低压侧的泄漏；后盖板侧设置有用于安装叶轮螺母的定位台阶，保证叶轮在轴上的轴向定位精度，避免运行过程中出现轴向窜动。外形尺寸方面，叶轮的进口直径根据泵的设计流量与气蚀余量要求计算确定，保证叶轮进口处的流体流速处于合理区间，降低进口流速过高带来的气蚀风险；叶轮出口宽度根据设计扬程与流量匹配，出口边的直径决定了叶轮的圆周速度，直接影响泵的额定扬程参数。建模过程中需要重点关注叶片型面的光滑连续性，所有流道表面不能有凸起或凹陷，避免运行过程中出现局部涡流，同时要做静平衡校验，保证叶轮的质心与旋转轴线重合，避免高速旋转时产生额外的振动，影响泵组的运行稳定性。实际选型替换时，需要核对叶轮的轴孔直径、键槽尺寸、进口直径、

　　出口外径以及和密封环配合的定位尺寸，保证安装后叶轮和泵体、泵盖之间的间隙符合设计要求，间隙过大会导致泄漏量增加效率下降，间隙过小则可能在运行过程中出现动静部件摩擦，引发设备故障。这款叶轮的叶片型线经过水力优化，在额定工况点附近的水力效率表现优异，同时兼顾了部分负荷工况下的运行稳定性，能减少偏离额定工况时的振动与噪声，适合长期连续运行的工业流体输送场景。
