整体式齿轮泵全零件带尺寸三维结构

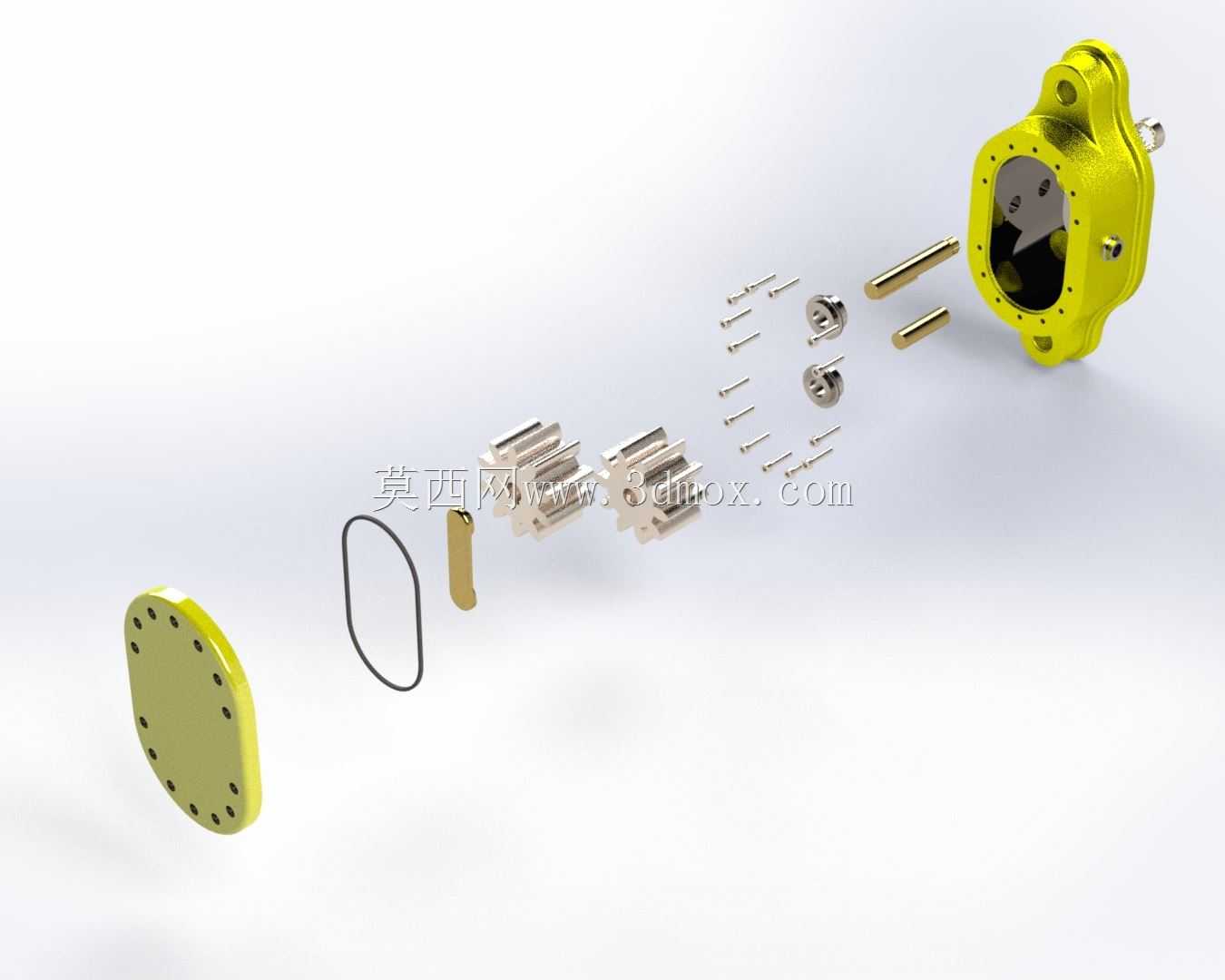

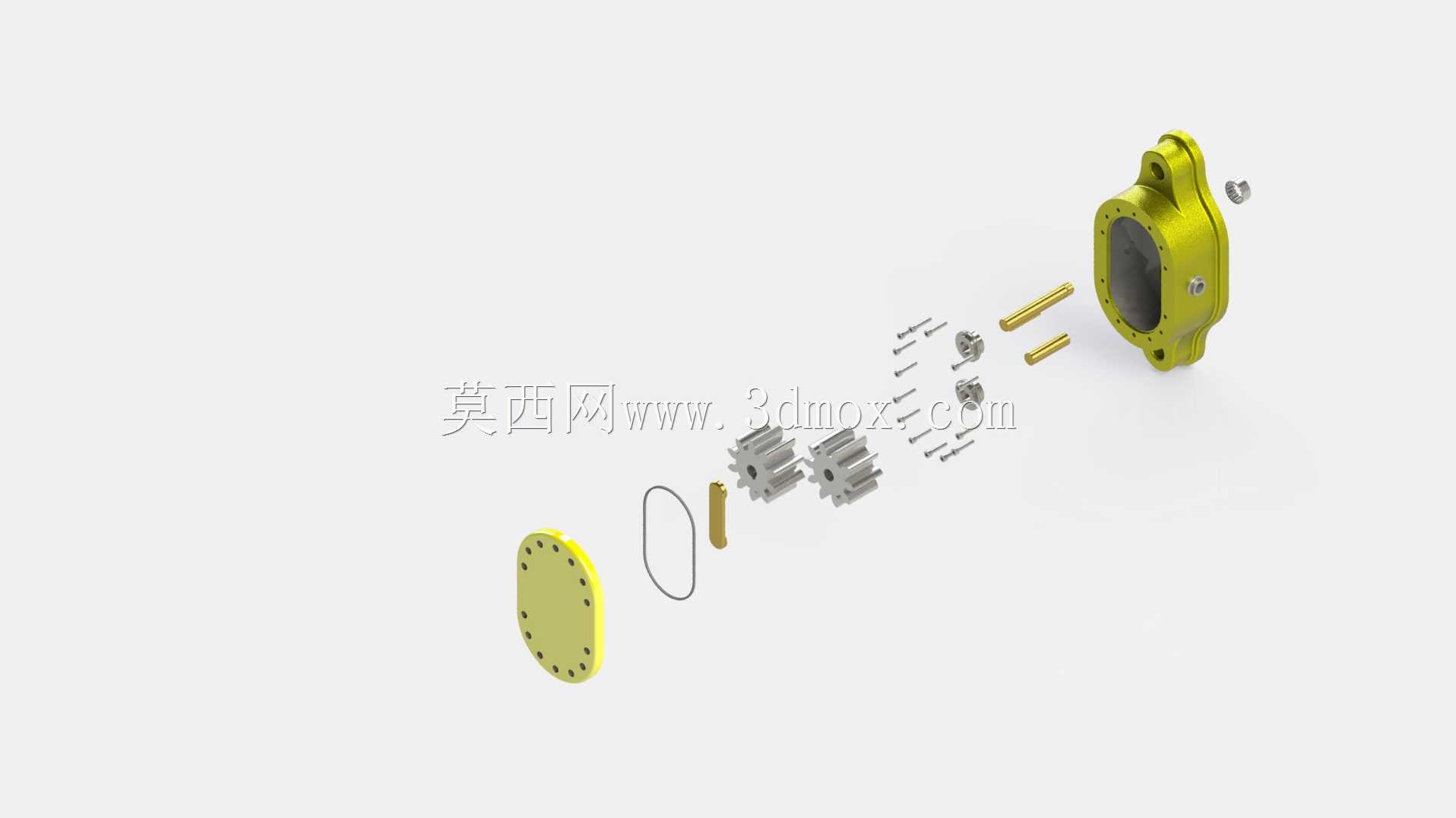

　　在液压系统与低压流体输送场景中，齿轮泵是应用占比极高的动力元件，这类依靠密闭工作腔容积变化实现流体抽吸、压送的装置，凭借结构紧凑、自吸能力强、对介质清洁度敏感度低于柱塞泵的特性，广泛覆盖小型液压站、润滑系统、低压输油管路、工程机械辅助油路等工况。本次拆解呈现的整体式齿轮泵，从结构设计上采用了壳体一体化集成思路，区别于分体拼接式泵体的多螺栓紧固结构，整体式壳体将进油腔、压油腔、齿轮容纳腔、端盖定位止口集成在单一铸件基体上，减少了结合面的密封点位，从根源上降低了外泄漏的风险，更适合安装空间紧凑、振动幅度较大的移动设备工况。

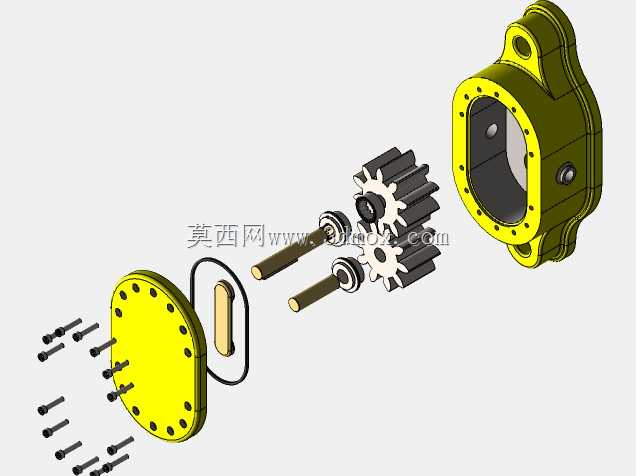

　　从功能实现逻辑来看，该齿轮泵依靠一对参数完全匹配的渐开线圆柱齿轮啮合完成工作，主动齿轮通过伸出轴端与动力源连接，从动齿轮在腔体内随动旋转，轮齿脱开啮合的一侧腔体容积增大形成负压，将介质从进油口吸入，轮齿进入啮合的一侧腔体容积减小，将裹挟在齿槽内的介质从压油口挤出，整个工作过程无额外配流机构，运动部件仅为一对齿轮、两根支撑轴、两侧密封端盖与连接紧固件，零件总数少，故障点集中，日常维护仅需检查轴端密封件磨损状态与齿轮端面间隙即可。

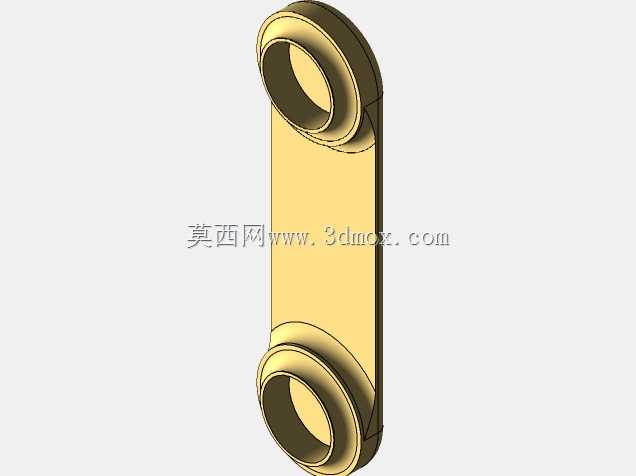

　　设计过程中，齿轮参数的匹配是核心环节，齿宽与模数的选择直接决定泵的额定排量，齿顶圆与壳体内孔的配合间隙控制在0.02-0.04mm区间，间隙过大会导致内泄漏量升高容积效率下降，间隙过小则会在热胀状态下出现齿顶与壳体内壁的刮擦，引发运转卡滞与异常磨损。齿轮端面与两侧端盖的轴向间隙是影响泵性能的另一关键参数，整体式壳体的轴向尺寸链通过精加工止口深度保证，配合薄型密封垫片调整间隙，无需额外的压力补偿结构即可在0.5-2.5MPa的工作压力区间保持稳定的容积效率。

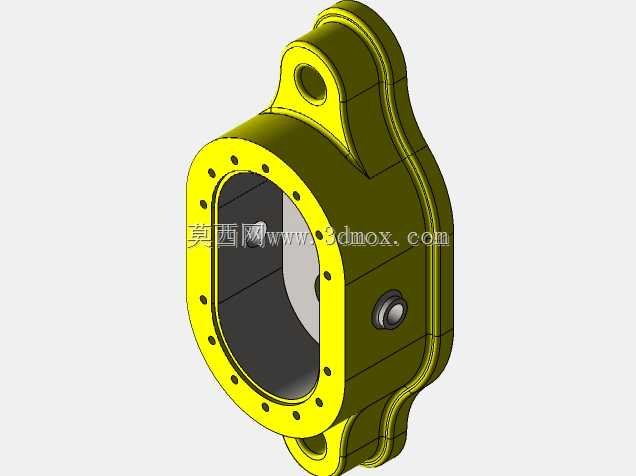

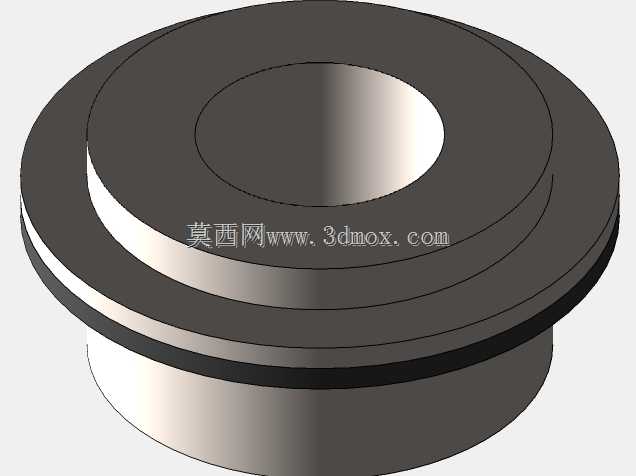

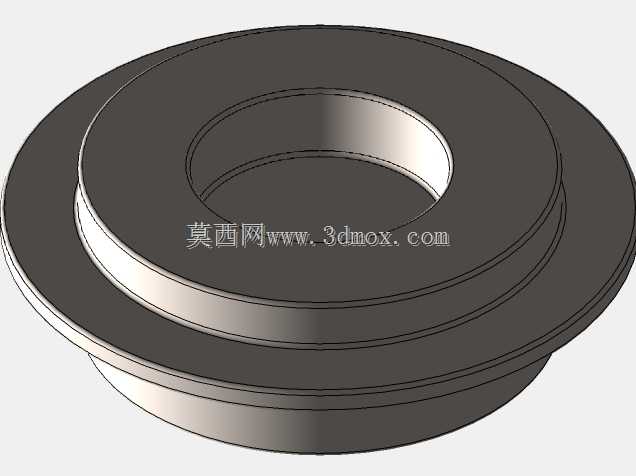

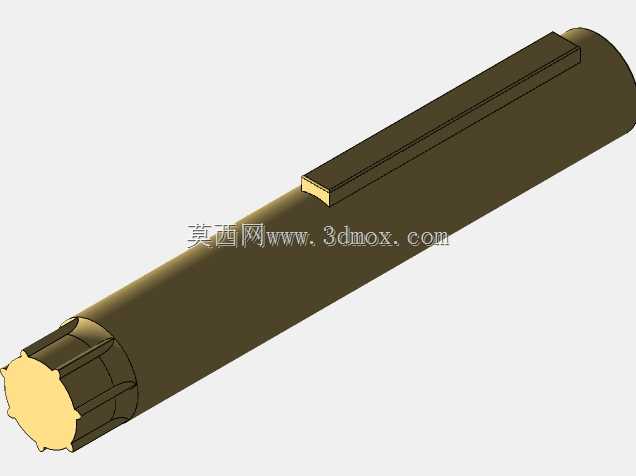

　　安装边界层面，该齿轮泵的壳体集成了两个带安装孔的固定耳座，孔位中心距与安装孔径适配常规的液压站安装支架标准，进油口与压油口采用内螺纹连接形式，接口位置分布在壳体同侧，管路排布时可减少弯头数量降低流阻。伸出轴端采用标准平键连接结构，轴伸长度与直径匹配常规的电机、内燃机输出轴连接尺寸，轴端设置的骨架油封与防尘圈，可阻挡外界粉尘进入泵腔同时防止内部介质沿轴向外漏。拆解后的所有零件均保留了完整的加工尺寸标注，从壳体的铸件毛坯余量、轴承安装孔的公差配合、齿轮的齿形参数到密封槽的尺寸深度，每一处结构都对应实际加工的工艺要求，比如壳体上的连接螺栓孔采用锪平结构，保证螺栓紧固时端面贴合均匀；齿轮轴的支撑轴颈处设置有润滑油槽，可借助泵内输送的介质实现自润滑，无需额外添加润滑脂。

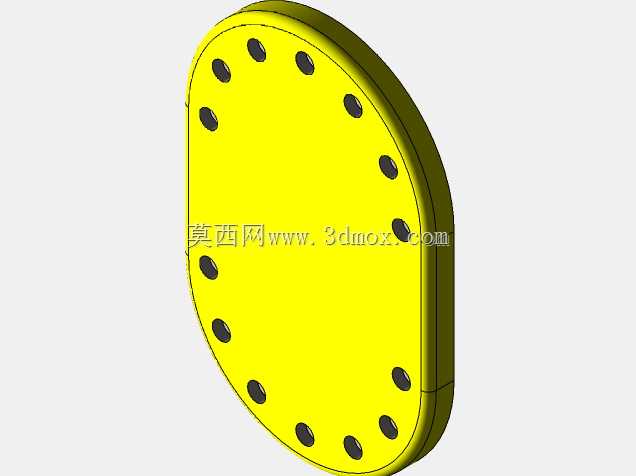

　　在实际选型应用中，这类整体式齿轮泵更适合输送粘度在10-500cSt的矿物油类介质，不可用于输送含硬质颗粒的杂质流体，否则会加速齿面磨损导致内泄漏快速增大。安装时需保证泵轴与动力输出轴的同轴度误差不超过0.1mm，避免轴承受额外径向力导致早期磨损。从结构细节来看，泵体内部的卸荷槽设计在齿轮啮合区的两侧，可消除轮齿啮合时的困油现象，避免困油区压力急剧升高引发的振动与噪音，这一细节结构在三维模型中完整还原，可清晰看到卸荷槽的位置、深度与宽度尺寸，为后续的工艺分析与结构优化提供直观的参考。端盖与壳体的定位采用两个圆柱销完成，保证每次拆装后齿轮与内腔的同轴度不会出现偏移，连接螺栓采用对称紧固顺序，可避免端盖压紧力不均导致的端面间隙偏差。
