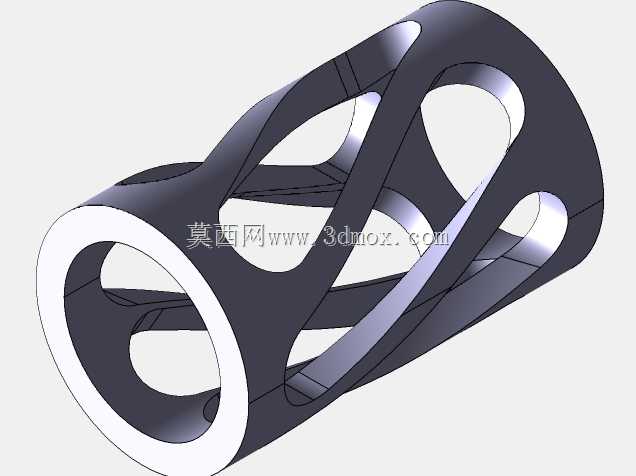

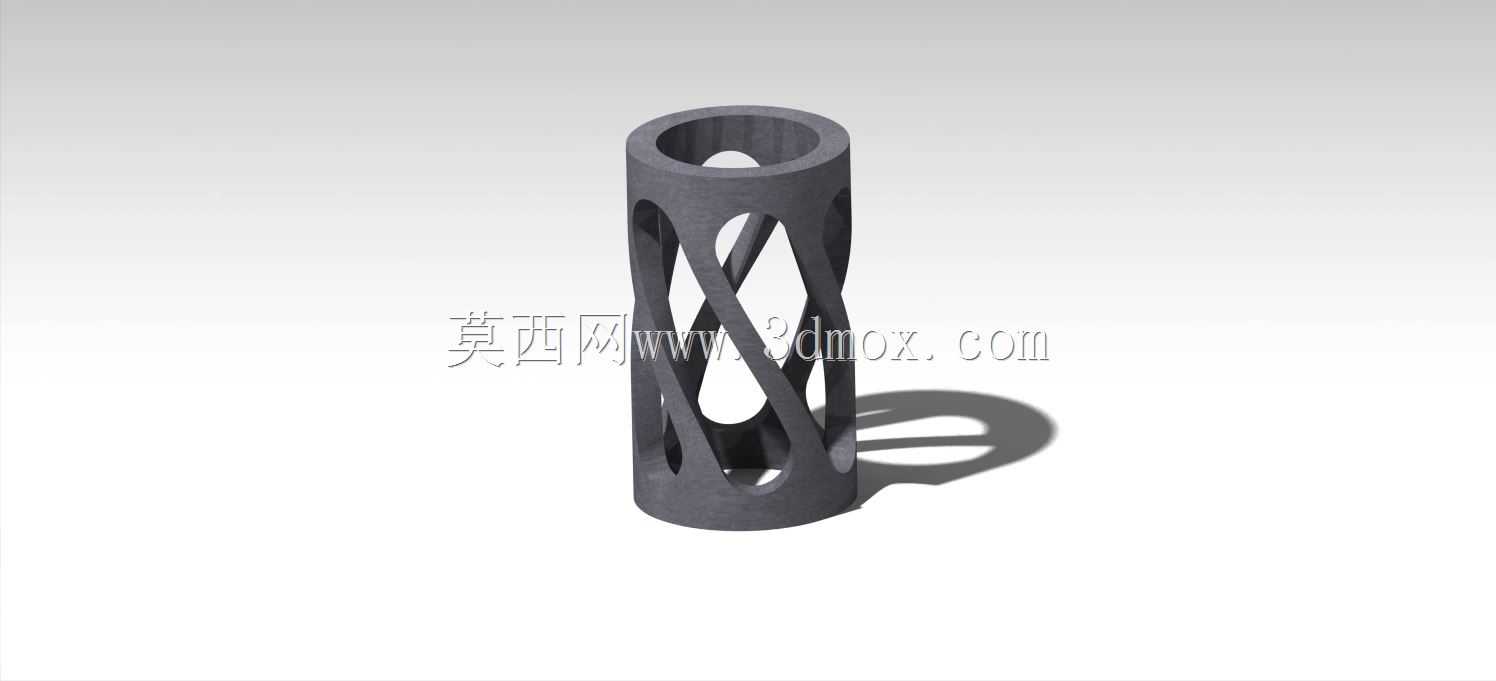

镂空螺旋加强型中空圆柱结构件

项目分类:机械图纸 发布时间:2021-11-01 ID:356425
  • 镂空螺旋加强型中空圆柱结构件
  • 镂空螺旋加强型中空圆柱结构件

在流体输送管路的支撑段、轻量化设备的导向衬套场景里,这类带螺旋镂空筋的中空圆柱件的应用占比正在逐步提升,区别于传统实心或者全壁面套筒,它在保留轴向承载能力的同时,把整体重量压到了同尺寸全壁套筒的三成左右,对于有严格减重要求的便携设备、航空航天配套辅件、运动类器材的连接段来说,这种结构的适配性非常突出。从结构功能上看,件体两端保留了完整的环形配合面,装配时可以直接和对接的管件、轴件实现间隙或者过渡配合,不需要额外加装转接衬套,中间段的螺旋镂空筋采用连续变曲率过渡,没有尖锐的应力集中棱角,在承受轴向压载荷的时候,筋条会把受力均匀分散到整个圆周方向,不会出现局部应力过载导致的断裂问题,同时螺旋走向的镂空槽还能兼顾流体或者气流的旁通需求,当套筒安装在有介质流通的管路中时,部分介质可以从镂空槽溢出,实现管路的泄压或者分流作用,不需要额外在壁面打孔,减少了二次加工带来的强度损伤。设计过程中首先确定的是两端配合段的长度,要保证和对接件的配合接触面积足够承受额定的轴向拉压载荷,避免配合段过短导致装配后出现晃动、窜动的问题,中间螺旋筋的导程是经过反复力学仿真调整的,导程过大的话筋条的轴向支撑刚度会不足,受压时容易出现失稳变形,导程过小则会导致镂空区域占比太低,减重效果达不到设计预期,同时筋条的壁厚和外筒壁的壁厚保持一致,在3D打印或者机加工成型的时候,不会出现局部壁厚差过大导致的成型缺陷,比如打印过程中的翘曲、机加工时的振刀问题。从安装边界来看,这个零件的外圆柱面是完整的连续圆柱面吗?不,中间段因为镂空结构,外轮廓是螺旋筋的外边缘组成的虚拟圆柱面,所以安装时不能采用中间段夹持的方式,必须以两端的实心环形端面作为定位基准,轴向的压紧力也要直接作用在两端的环形端面上,不能压在中间的螺旋筋上,避免筋条受侧向压力出现变形,内孔是全程等直径的光滑圆柱面,可以穿过光轴、输送管等部件,内孔的尺寸公差可以根据实际装配需求调整,如果是作为导向衬套使用,可以在内孔壁增加一层自润滑衬层,不需要改动整体的镂空结构,适配性很强。另外这种螺旋镂空的结构还有一个很实用的特性,就是在承受径向的轻微冲击载荷时,螺旋筋可以产生微小的弹性变形来吸收冲击能量,不会像全壁套筒那样直接把冲击载荷刚性传递到相邻的部件上,对于有减震需求的连接部位,比如户外便携设备的支撑腿连接段、运动器材的手柄连接段,这个特性能有效提升整体设备的抗冲击能力,减少相邻部件的疲劳损伤。在实际建模过程中,螺旋筋的生成要注意和两端环形壁的过渡圆角处理,圆角半径不能小于筋条的壁厚,否则过渡位置会出现应力集中,在循环载荷作用下容易产生疲劳裂纹,同时镂空区域的边缘也要做微小的倒角处理,去除加工后的毛刺,避免装配时划伤操作人员或者对接的密封件。很多工程师在做这类轻量化结构设计的时候,容易走入为了镂空而镂空的误区,一味追求减重比而忽略了结构的实际承载能力,这个结构的设计逻辑是优先保证两端配合的可靠性,再通过螺旋筋的布局平衡减重和刚度的需求,没有多余的装饰性结构,每一处筋条的走向都对应着力学传递的路径,不会出现无支撑的悬空结构,不管是采用金属3D打印、工程塑料注塑还是五轴机加工,都能顺利成型,不需要额外添加支撑结构,能有效降低加工成本。
