按压式橡胶球气动手持喇叭结构设计

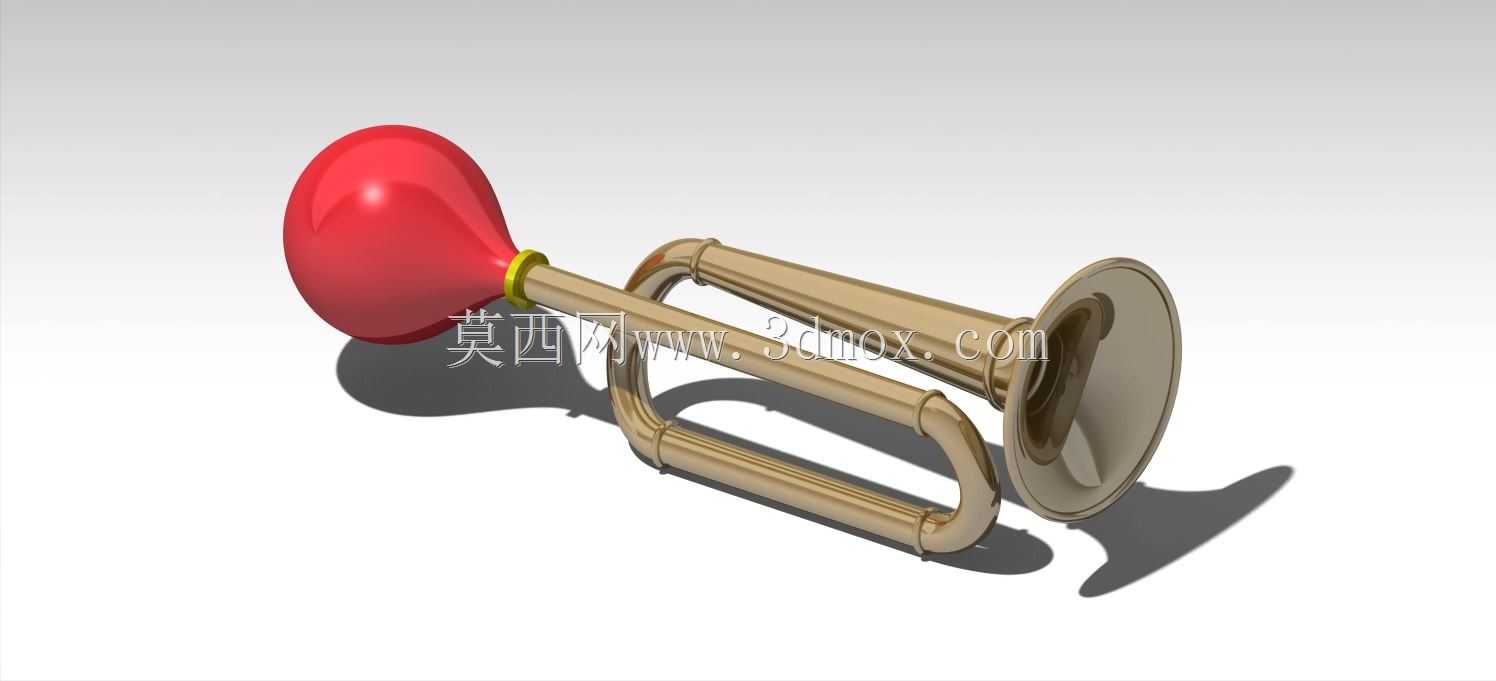

　　这类按压式气动喇叭在日常场景中覆盖的应用范围比多数人预想的更广，早年常见于非机动车骑行警示、体育赛事发令辅助、儿童玩具发声组件，部分特殊作业场景里也会作为低功耗应急警示器具使用，不需要外接电源，依靠手动按压橡胶球产生的气压驱动簧片发声，可靠性远高于依赖供电的电子发声装置，在潮湿、多尘的户外环境下也能稳定工作，不会出现电路氧化、电池亏电导致的失效问题。从结构设计逻辑来看，整个产品的核心功能链路围绕气压传递与发声效率做平衡，端部的红色橡胶气囊是气压发生单元，材质选用邵氏硬度45-55度的软质橡胶，壁厚控制在1.2-1.8mm区间，按压行程设计为整体球径的三分之一，既保证单次按压能输出足够的气流量驱动簧片发声，

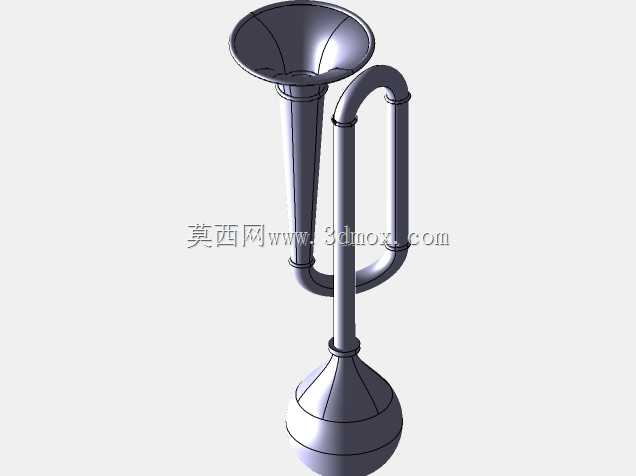

　　又能在松手后依靠橡胶自身回弹力快速复位进气，不需要额外设置复位弹簧，减少零件数量的同时也降低了装配复杂度。气囊与金属管体的连接位置做了内嵌式硬胶衬圈，衬圈外径与金属管端部内径做H7/h6的间隙配合，装配后通过金属箍圈压紧，避免长期按压后橡胶与金属管连接位置出现松脱漏气，这个位置的密封性能直接决定喇叭的发声响度，设计时特意将密封配合面长度设置为8mm，比常规气动小元件的密封配合长度多出3mm，抵消橡胶长期使用产生的永久形变带来的密封衰减。管体部分采用黄铜材质的弯折管路设计，并非单纯的造型装饰，弯折的管路形成了特定长度的谐振腔，气流从气囊进入管路后，先经过簧片安装座位置驱动铜质簧片振动，振动产生的声波在弯折管路内形成谐振放大，

　　最终从喇叭口位置向外扩散，管路的内径、弯折半径、总长度都经过声学仿真验证，内径统一为8mm，弯折处的圆角半径不小于管外径的1.5倍，避免管路直角弯折导致的气流阻力陡增，保证气流在管路内传递时的压力损失控制在15%以内，让单次按压产生的气流能最大化转化为声能。喇叭口的扩音结构采用锥面设计，锥角设置为12度，这个角度是小功率气动发声装置的最优扩音角度，既不会因为锥角过大导致声波在锥面内形成乱反射降低发声效率，也不会因为锥角过小导致扩音范围不足，实际测试中在无遮挡的户外环境下，正常按压力度产生的声响传播距离可以达到30米以上，完全满足近距离警示的使用需求。整个金属管路的固定结构设计也兼顾了耐用性，

　　两段平行管体之间通过一体化的连接筋位做固定，不需要额外的焊接支架，减少了焊接工序带来的外观瑕疵与结构应力，管体表面做抛光镀镍处理，既保留黄铜材质的易加工特性，又能提升表面抗氧化能力，在高湿度环境下长期使用也不会出现铜绿锈蚀。从安装边界来看，整个产品没有额外的固定安装位，本身就是手持使用的器具，整体长度控制在180mm左右，喇叭口最大直径为55mm，橡胶球最大直径为60mm，整体重量控制在120g以内，单手握持时的重心落在橡胶球与管体连接位置附近，长时间握持也不会产生明显的负重感。设计过程中特意对簧片的安装位置做了可微调结构，簧片压块通过两个小螺丝固定在管座上，装配时可以通过调整压块的压紧力度微调簧片的振动间隙，适配不同使用场景对发声音调的需求，比如作为赛事发令使用时可以将间隙调小，让发声更尖锐穿透力更强，作为儿童玩具组件时可以将间隙适当调大，降低发声响度避免损伤听力。另外在进气结构的设计上，橡胶球端部设置了隐形的单向进气阀，阀片采用厚度0.2mm的聚酯薄膜，按压时阀片自动封闭进气口，保证所有气流都向管路方向流动，松手时阀片在负压作用下自动打开，让外部空气快速进入橡胶球完成复位，整个进气过程的响应时间控制在0.3秒以内，可以支持连续快速按压发声，不会出现复位不及时导致的发声中断问题。
