三通道汇流异型管路结构设计

　　在流体输送系统的管路布局场景里，经常会遇到单路分流、多路汇流的走线需求，尤其是在空间受限的设备舱、集成化流体工作站内部，常规直角三通、Y型三通往往会因为接口角度固定、转弯半径不符合流道要求，出现管路弯折憋压、安装空间不足、接口对接错位的问题，这款三通道汇流异型管路就是针对这类特殊布局场景设计的结构件。

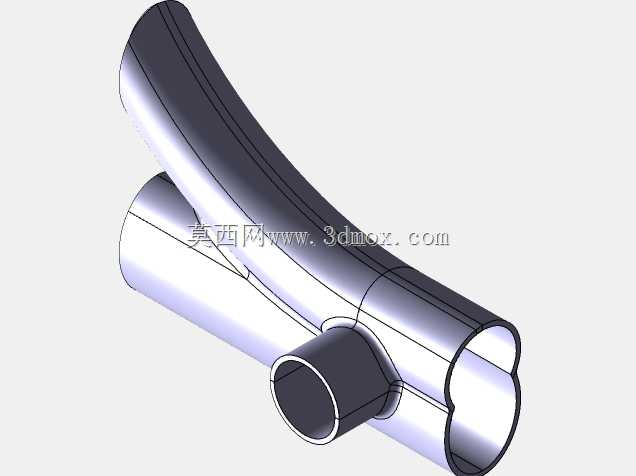

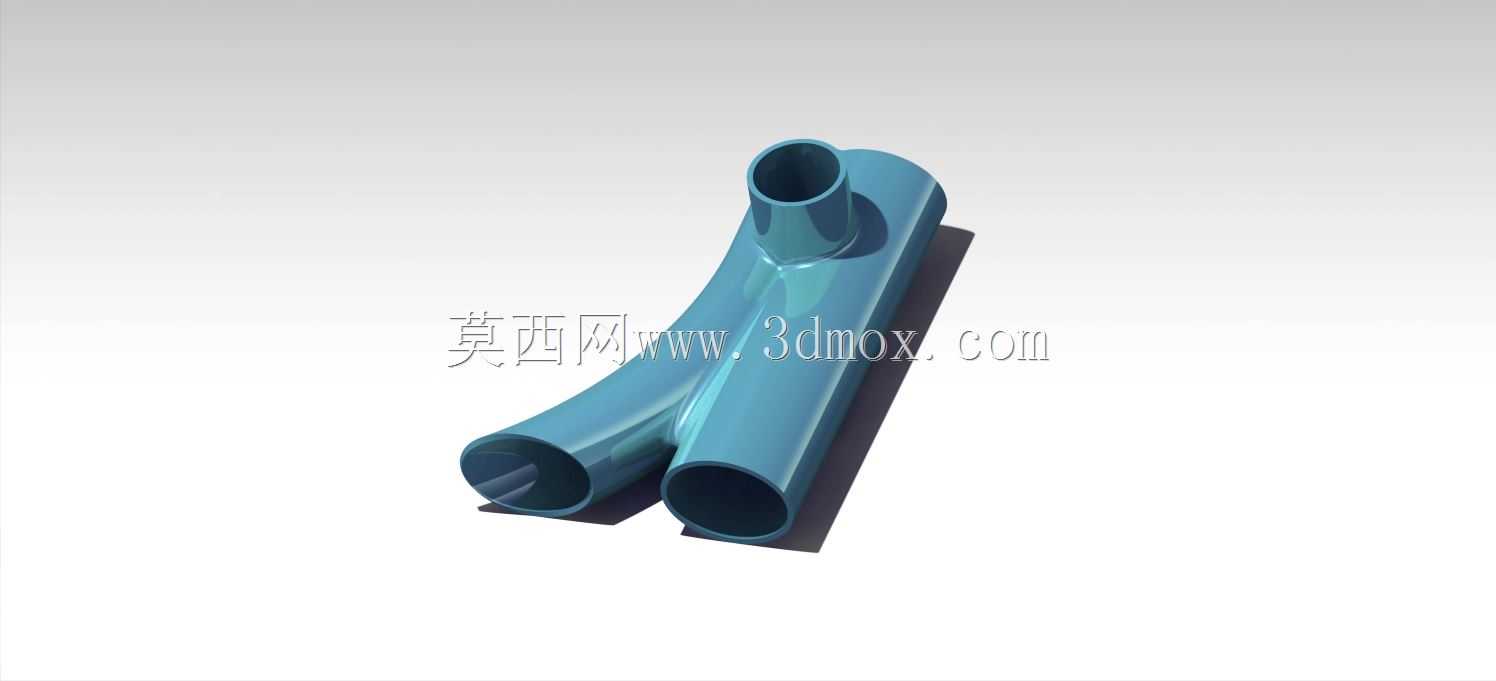

　　从实际功能来看，这款管路主要实现三路流体的汇流或者单路流体的双路分流，不同于标准三通的对称接口布局，它的三个接口采用非对称角度排布，其中两个接口沿主管轴向平行排布，第三个接口从主管侧上方以平滑弧面过渡引出，这种结构首先能避免流体在交汇位置形成直角对冲，减少流道内的紊流产生，降低流体输送过程中的压损，对于粘度较高的流体、或者对流速稳定性要求较高的输送场景，这种平滑过渡的流道能有效减少介质在管壁的滞留，避免长期运行后出现介质沉积堵塞流道的问题。

　　设计过程中首先要考量的是流道的顺滑性，所有接口交汇位置的圆角过渡都要匹配管路通径，不能出现截面突变，三个接口的通径保持一致，适配同规格的外接管路，接口端部采用标准直段设计，预留足够的粘接、热熔或者卡箍安装的配合长度，安装时不需要额外加工过渡接头，直接对接同外径的管路即可完成装配。从安装边界来看，这款管路的主管段为平直圆柱结构，两个平行接口的中心距经过精准核算，刚好适配常规并行管路的走线间距，侧置接口的引出角度避开了并行管路的安装操作空间，在密集管路排布的场景下，不需要调整周边其他管路的位置就能完成该件的安装，能有效减少管路布局的整体占用空间。

　　外形尺寸方面，主管整体长度控制在适配常规模组化管路单元的尺寸区间，侧置接口的高度不会超出主管外径的两倍，安装时不需要额外预留过大的竖向空间，管壁厚度根据常规流体输送的压力等级设计，满足低压流体输送的强度要求，同时不会因为管壁过厚造成整体重量过大、材料浪费的问题。管路外表面为光滑曲面，没有突兀的棱角和凸起，既方便生产过程中的脱模成型，也能避免安装过程中划伤操作人员、或者磨损周边其他管线的外保护层。

　　在实际应用中，这类异型管路常见于小型水处理设备的内部流道、通风系统的分支管路、化工实验装置的流体回路，还有一些定制化的气动设备气路布局里，因为标准管件无法适配特殊的接口位置和角度，这类一体化成型的异型管路不需要额外拼接多个标准管件，能减少管路的连接节点，也就降低了节点位置出现泄漏的风险，相比多段管件拼接的方案，一体化结构的可靠性更高，安装时的操作步骤也更少，能提升装配效率。

　　设计时还要考虑成型工艺的可行性，所有曲面的拔模角度都符合常规注塑或者吹塑成型的工艺要求，流道内部没有倒扣结构，不需要复杂的抽芯结构就能完成生产，能有效降低制造成本。另外管路的三个接口的端面都设计为平齐结构，安装时可以很好地和外接管路的端面贴合，保证密封性能，不管是采用粘接密封还是密封圈密封，都能获得稳定的密封效果，不会因为接口端面倾斜出现密封失效的问题。在管路的转弯位置，壁厚保持均匀，不会出现局部壁厚过薄导致强度不足、或者局部壁厚过厚导致成型时出现缩痕的问题，长期在承压状态下运行也不会出现应力集中导致的开裂问题。
