1300规格龙门式数控加工机架结构设计

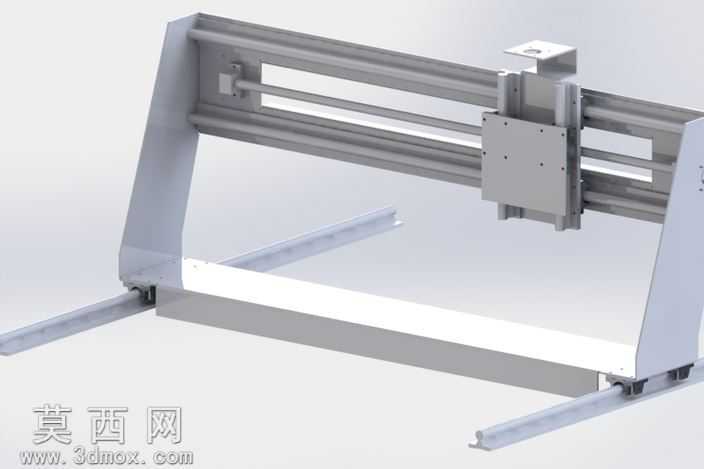

本模型为1300规格龙门式数控加工设备的机架主体结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的公差配合规范，对每一处安装基准面、连接孔位、导轨安装槽都做了精准的特征定义，确保各部件装配时无干涉，可直接导出工程图用于实际生产加工。模型整体采用龙门式对称布局，两侧为一体式倾斜支撑立臂，相比垂直立臂结构拥有更好的抗扭刚性，可有效降低加工过程中横梁受切削力产生的形变，提升设备整体加工精度。底部为双平行直线导轨安装基座，基座上预留了导轨定位台阶与齿条安装槽，可适配不同规格的线性导轨与传动齿条，满足长行程运动的平稳性需求。横梁部分采用多腔体铝合金型材等效建模，在保证结构强度的同时尽可能降低运动部件重量，减少Z轴滑台高速运动时的惯性冲击，滑台安装板上预留了主轴安装孔位、拖链安装位以及传感器触发块安装位置，可兼容不同功率的加工主轴与配套的限位检测元件。渲染阶段采用金属哑光材质模拟工业铝型材与钢材的表面质感，对导轨接触面做了高光金属处理，区分加工面与非加工面的视觉差异，通过环境光遮蔽效果凸显结构的层次感与装配关系，清晰展示各部件的连接逻辑。设计过程中重点考量了机架的整体刚性与运动部件的轻量化平衡，通过有限元分析思路优化立臂与横梁的截面形状，在不额外增加整体重量的前提下提升结构固有频率，避免设备运行时产生共振，同时预留了足够的安装拓展空间，可根据实际加工需求加装防尘罩、冷却管路、自动换刀机构等附属部件，整体结构模块化程度高，便于生产组装与后期维护，可作为中小型数控雕刻机、数控切割机的基础机架方案使用。
