多轴联动数控加工专用设备结构模型

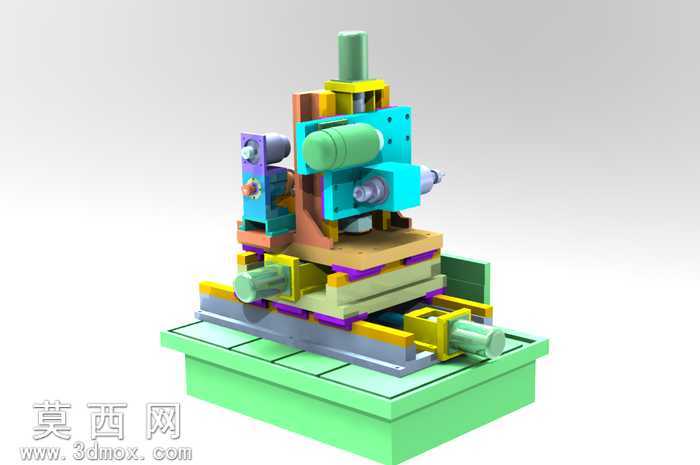

本模型为多轴联动数控加工设备的完整三维结构建模成果，建模过程中严格遵循机械设计的装配逻辑与公差规范，对设备的每一处结构都进行了1:1比例的精细化还原。模型整体采用分层式基座设计，底部为一体化铸造风格的绿色基座结构，建模时通过实体拉伸、拔模、倒角等特征操作还原了基座的厚重承托特性，基座表面的T型槽安装结构通过线性阵列、切除拉伸等操作精准复刻，为上层运动机构提供稳定的安装基准。中层为十字交叉布置的双轴进给滑台结构，X、Y两个方向的进给模组均还原了导轨滑块、丝杠传动、伺服驱动端、行程限位块的完整结构，建模时对滑台的叠层安装板进行了不同厚度的实体区分，通过紫、黄、浅绿等差异化的材质色彩区分不同功能的安装垫板，清晰呈现各层垫板的定位销孔、螺栓安装位的布局逻辑，还原了进给系统的传动链装配关系。上层搭载多方向布置的加工主轴单元，包含垂直布置的Z向主轴、水平横向布置的侧铣主轴、斜向布置的辅助加工主轴，每个主轴单元都完整还原了主轴套筒、驱动电机、安装支架、调节锁紧机构的细节结构，其中主轴安装支架通过加强筋结构提升刚性，建模时对支架的安装定位面、锁紧螺栓孔、调节滑槽都做了精细化特征处理，清晰展示多主轴协同加工的布局思路。模型还还原了各轴的防护拖链、管线排布预留位、工件装夹平台的细节结构，渲染阶段采用哑光金属材质模拟机身结构件的金属质感，用半透明材质模拟观察窗部位，不同运动轴采用差异化的色彩材质进行区分，既保证整体视觉的协调统一，又能清晰区分各个功能模块的边界。整个建模过程从整体布局到局部细节都围绕数控加工设备的刚性需求、运动逻辑、装配合理性展开，完整呈现了多轴数控设备的结构设计思路，可用于数控设备结构教学、方案展示、装配模拟等场景，能够直观展现多轴联动加工设备的运动原理与结构组成。
