机械腕表手动上链绕线柄结构设计

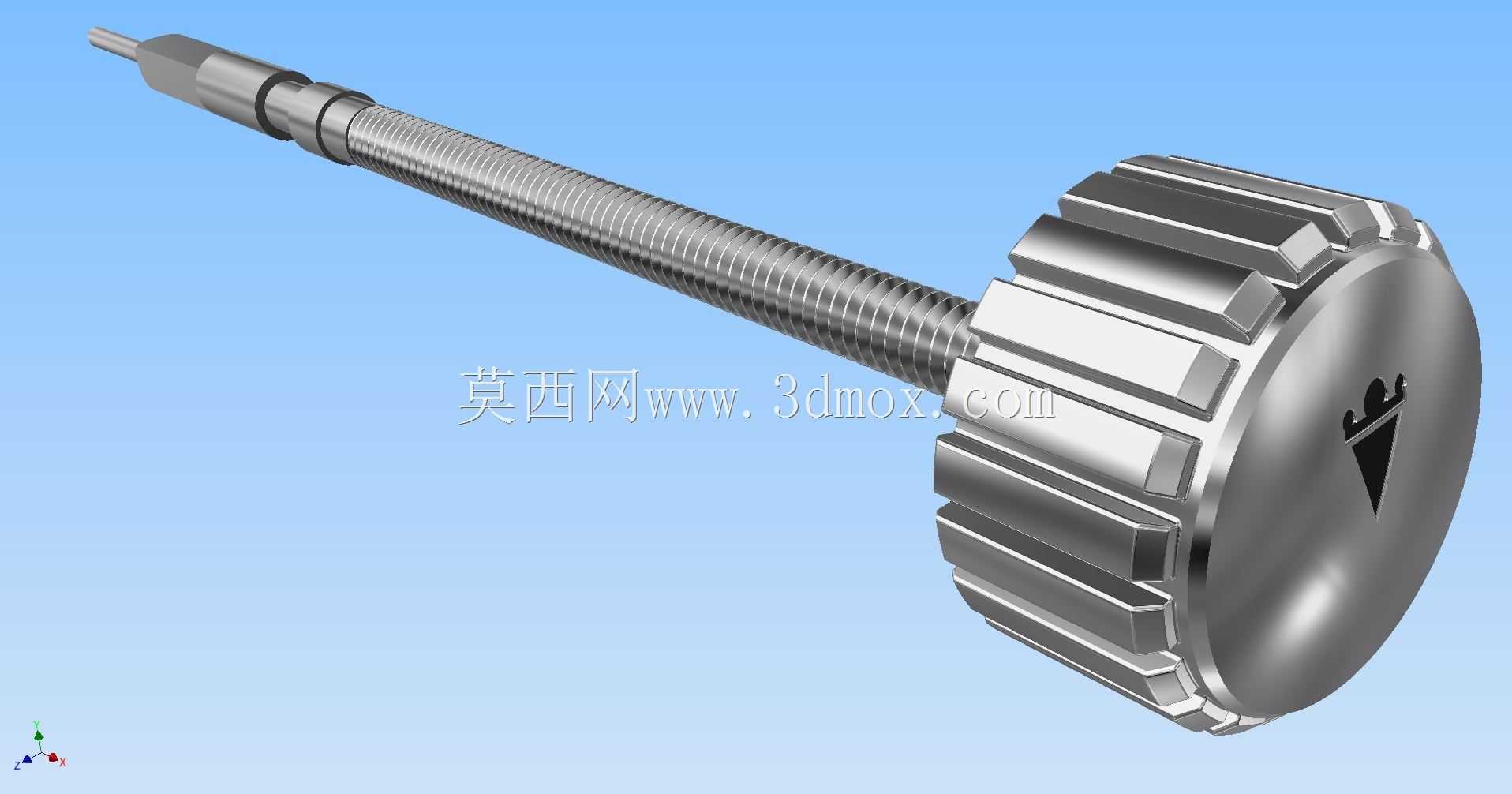

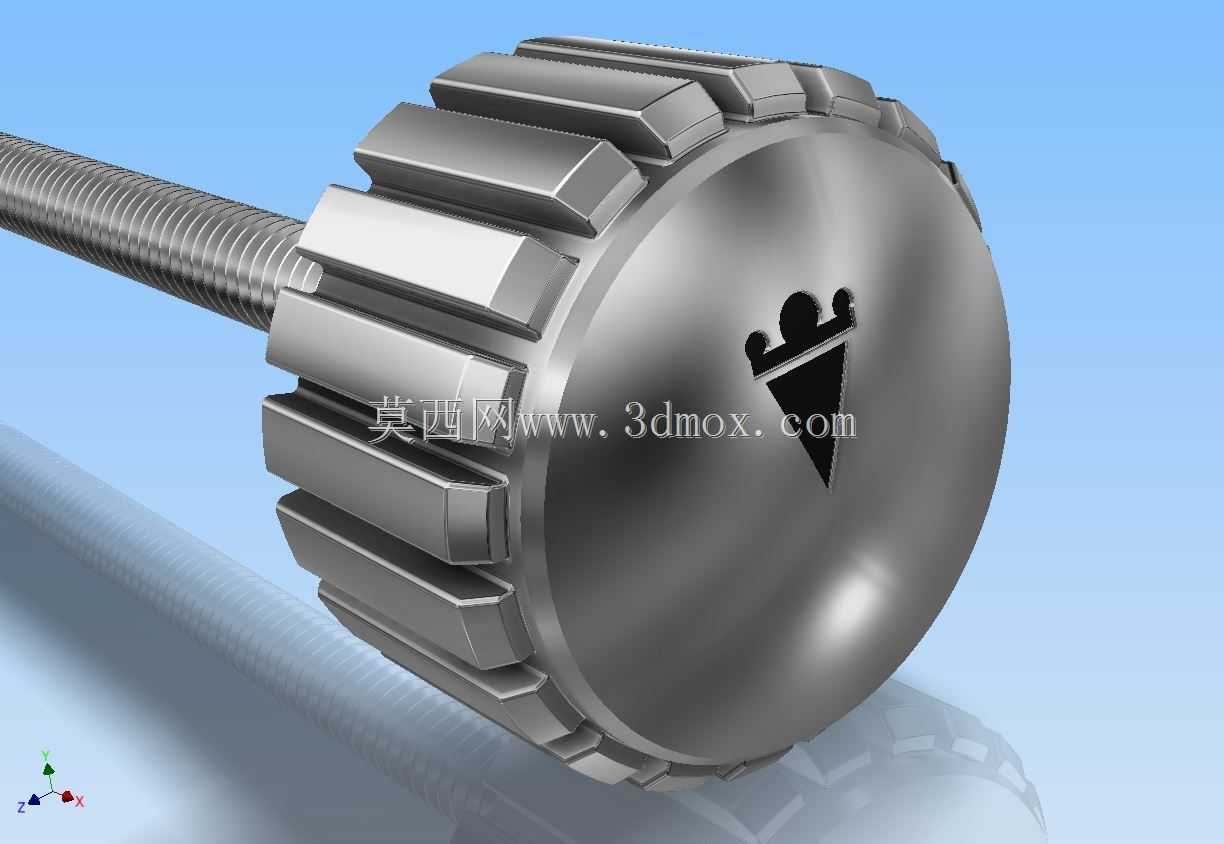

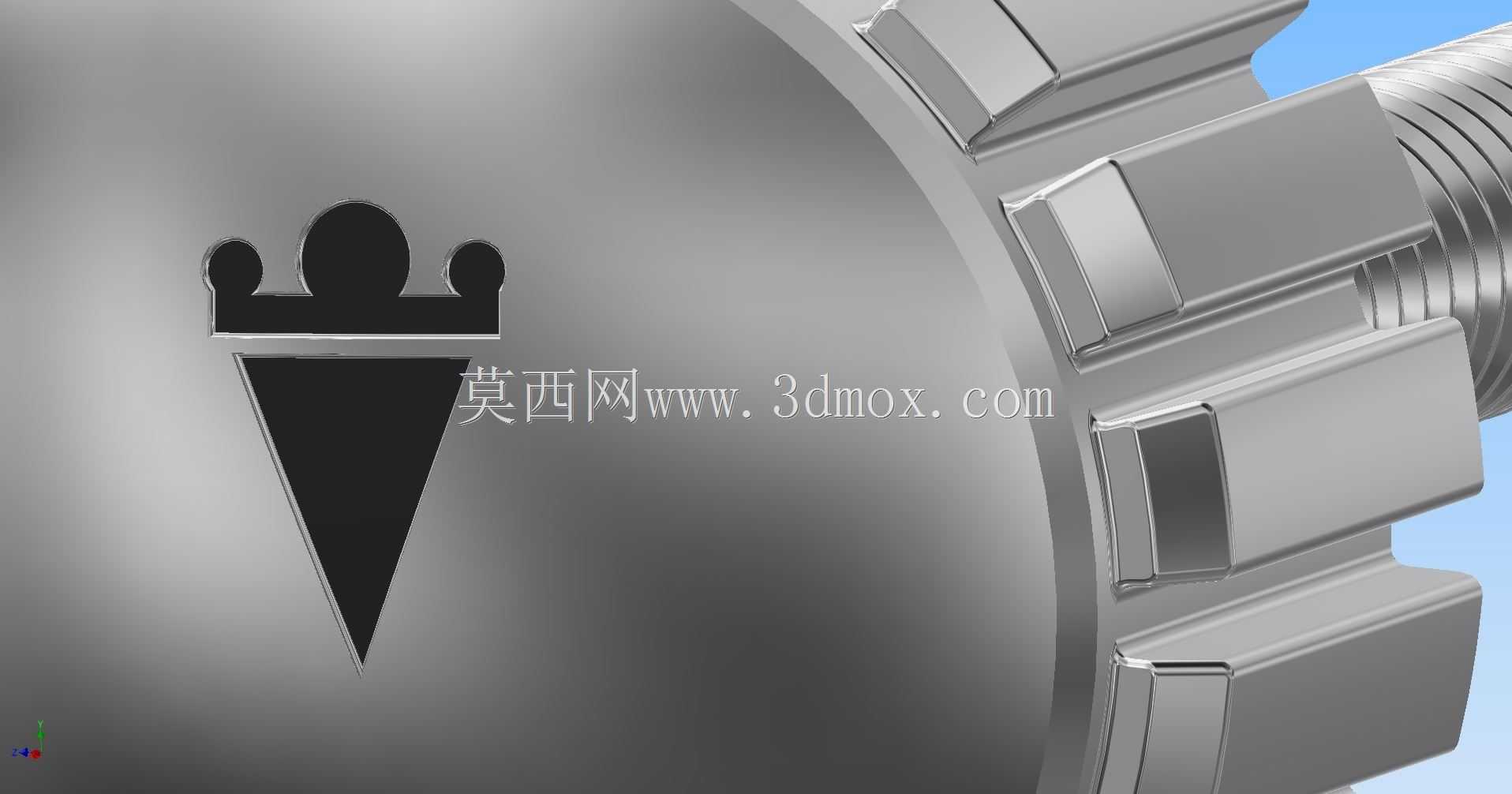

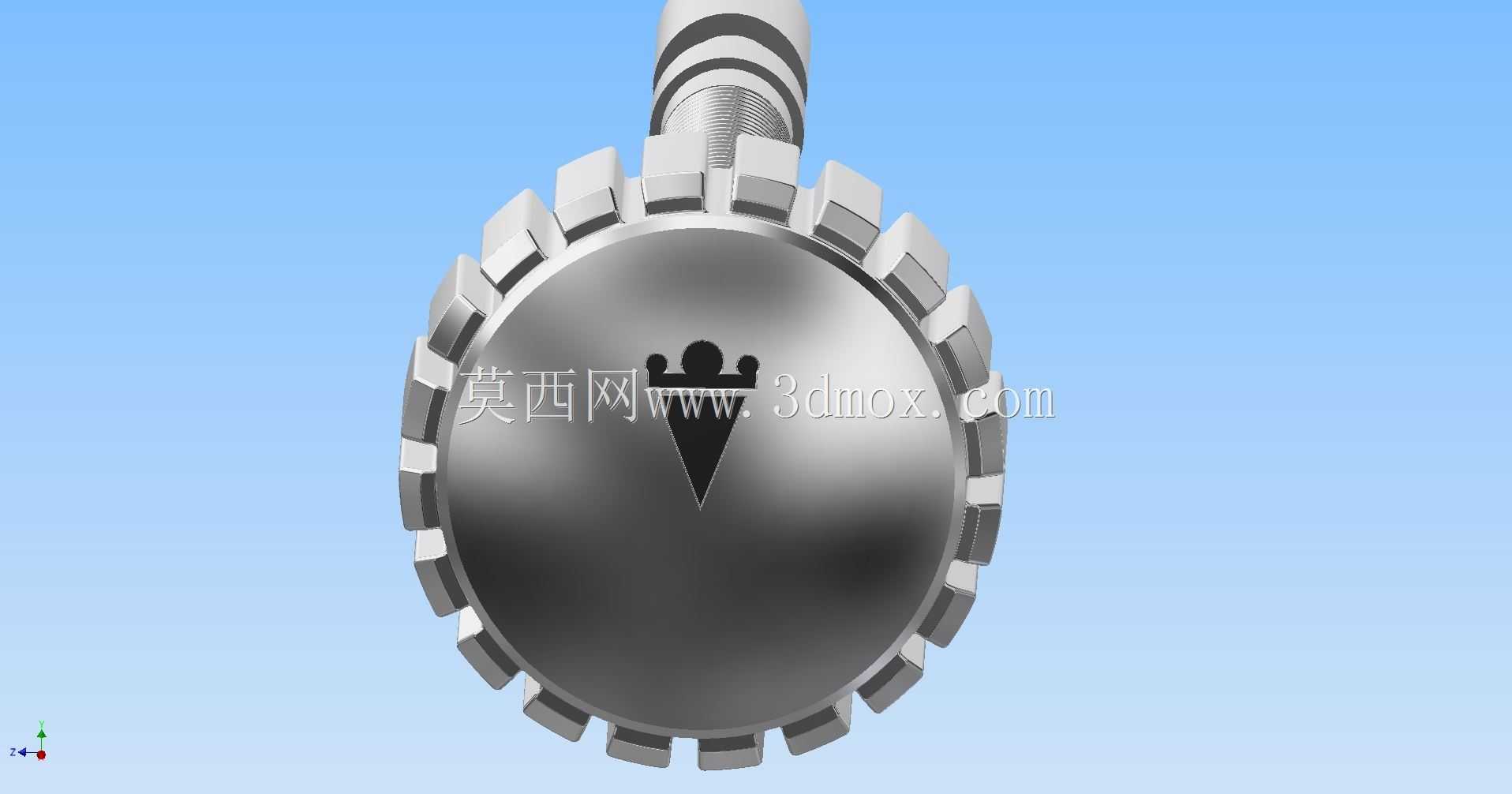

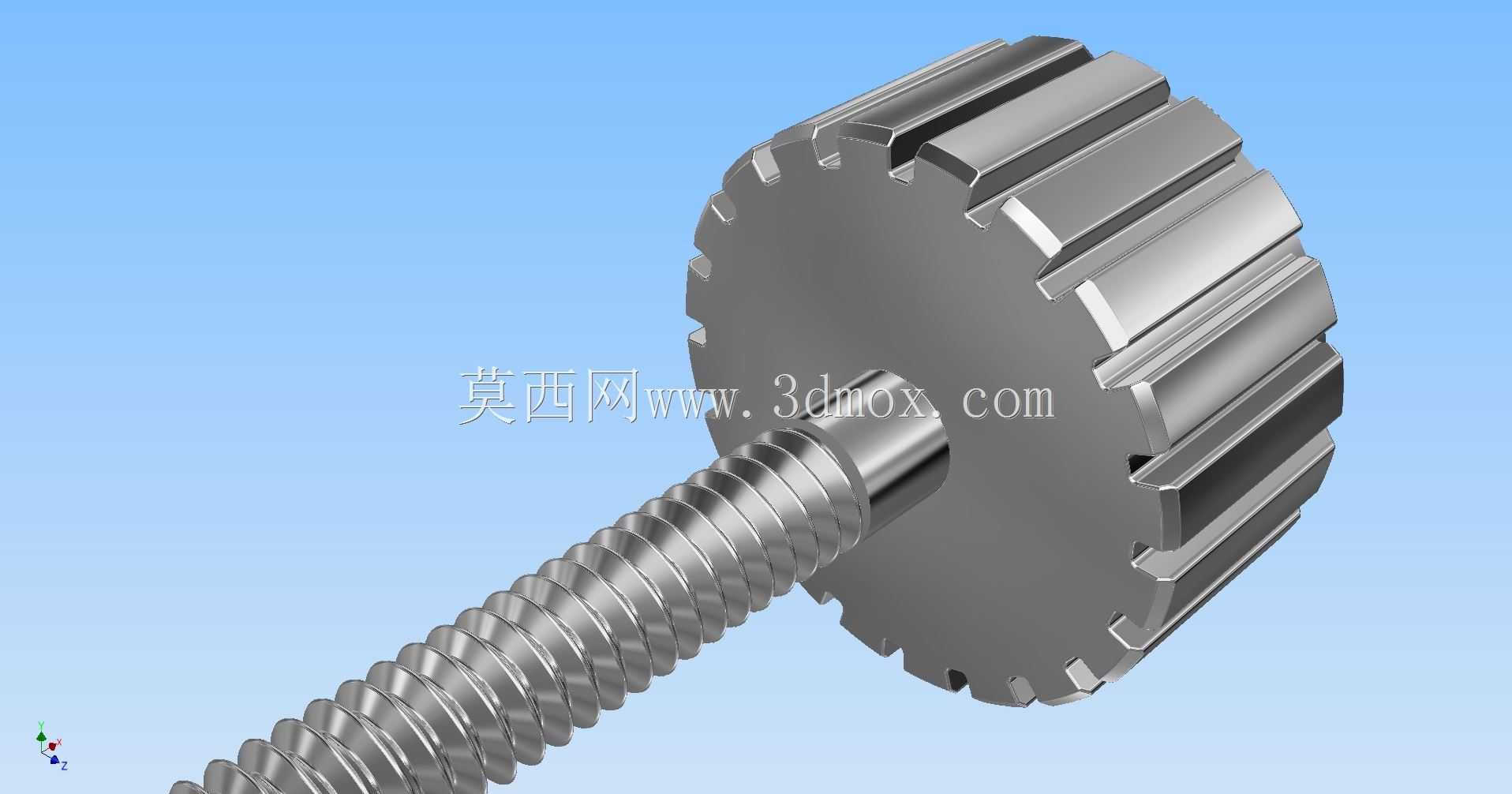

　　这款绕线柄是机械计时腕表的核心手动操控部件，日常佩戴场景中，使用者通过旋转柄头完成机芯发条上链、时间调校、日历档位切换等操作，是腕表内部机芯与外部操控交互的唯一机械接口，直接决定手动上链的手感反馈与调校操作的可靠性。从结构设计逻辑来看，柄头外侧采用等距分布的径向直齿滚花结构，齿形做了小倒角过渡处理，既避免旋转操作时硌手，又能增大手指与柄头的接触摩擦力，即便指尖有轻微汗渍也能顺畅转动，不会出现打滑空转的情况。柄头端面的标识结构采用下沉式成型设计，与柄头主体一体加工成型，没有采用后期粘贴或蚀刻的附加工艺，避免长期使用摩擦导致标识磨损脱落，同时端面做了高光抛光处理，与滚花侧面的哑光质感形成视觉区分，兼顾操作辨识度与外观质感。

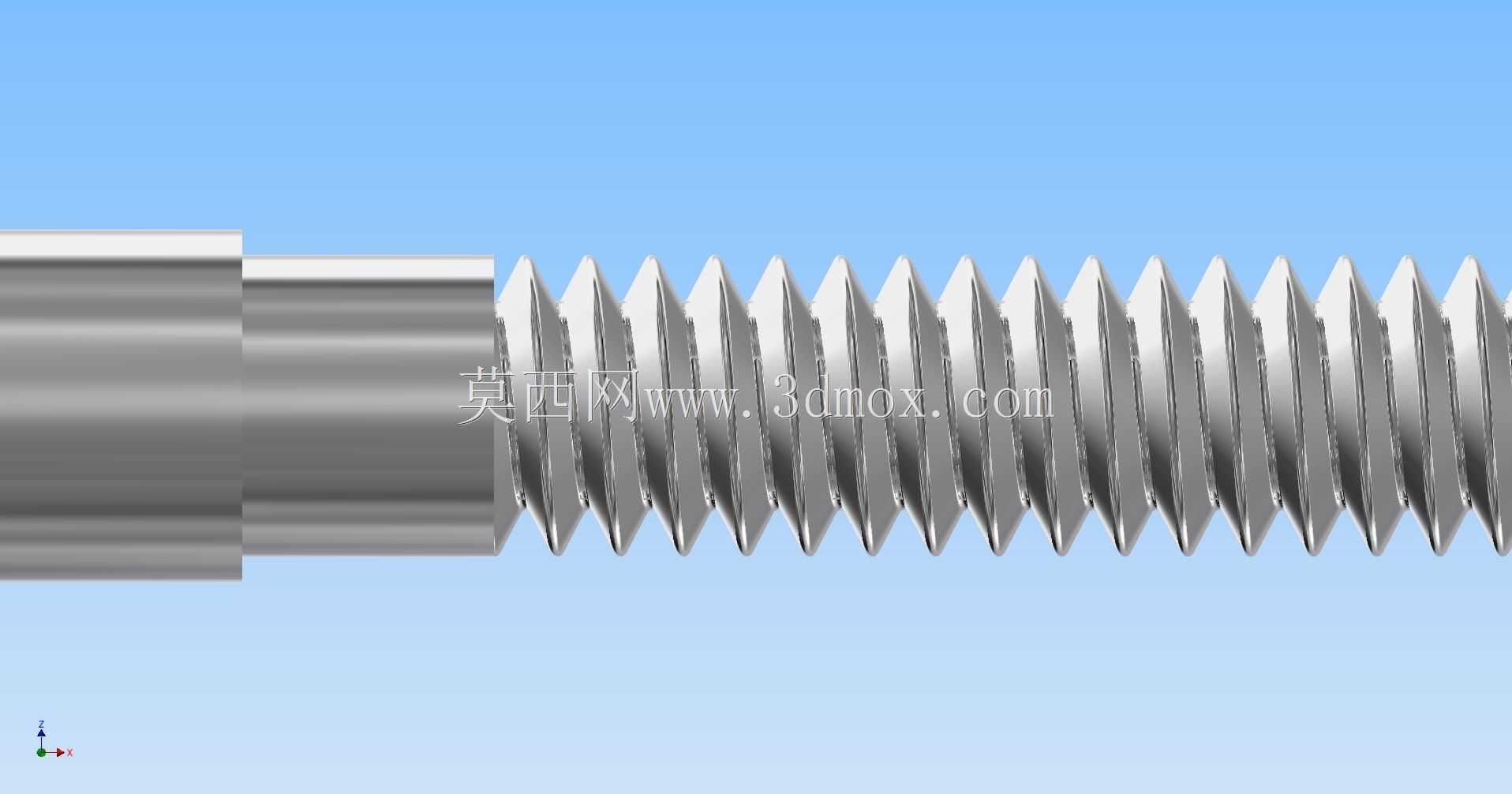

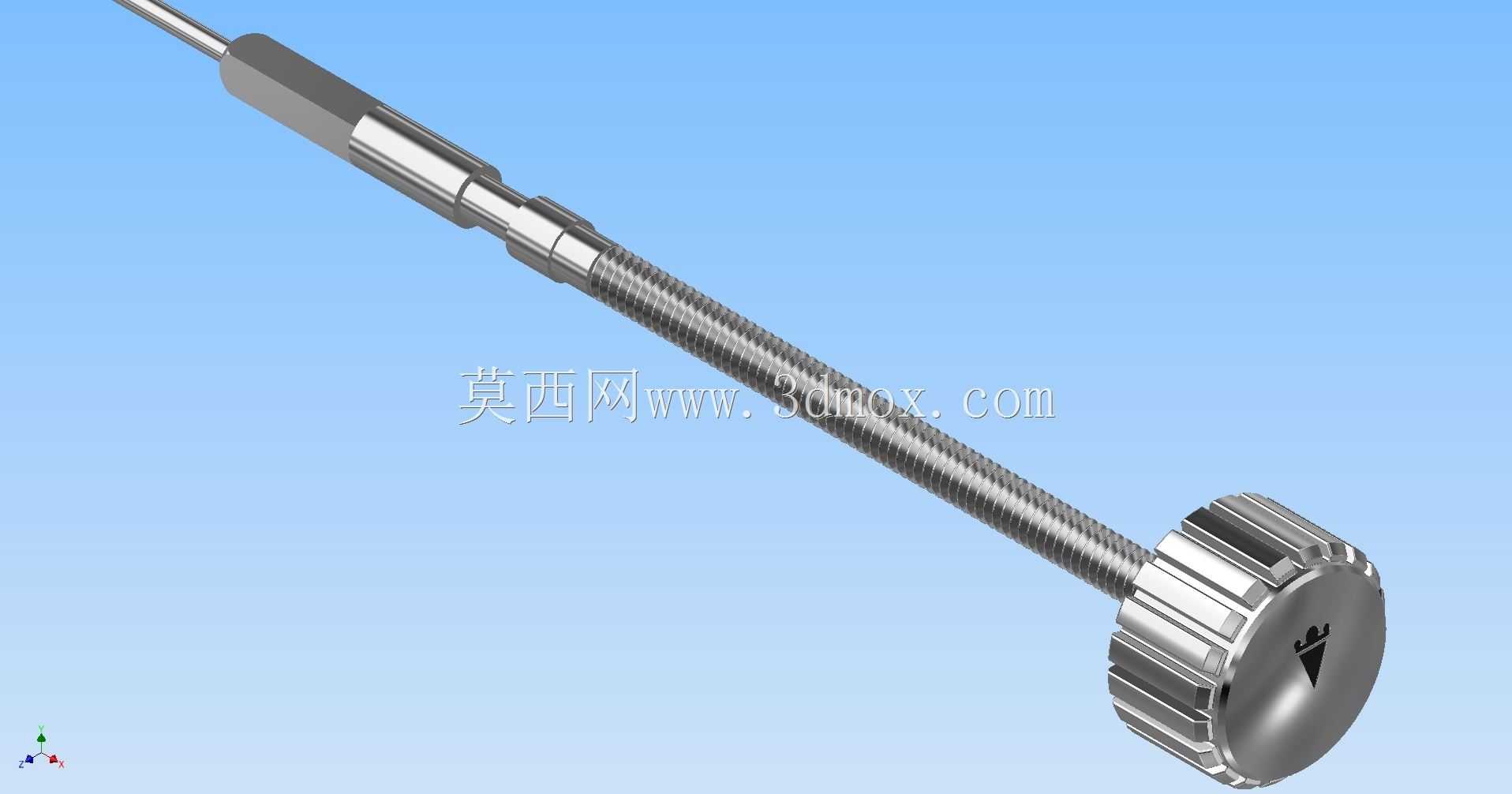

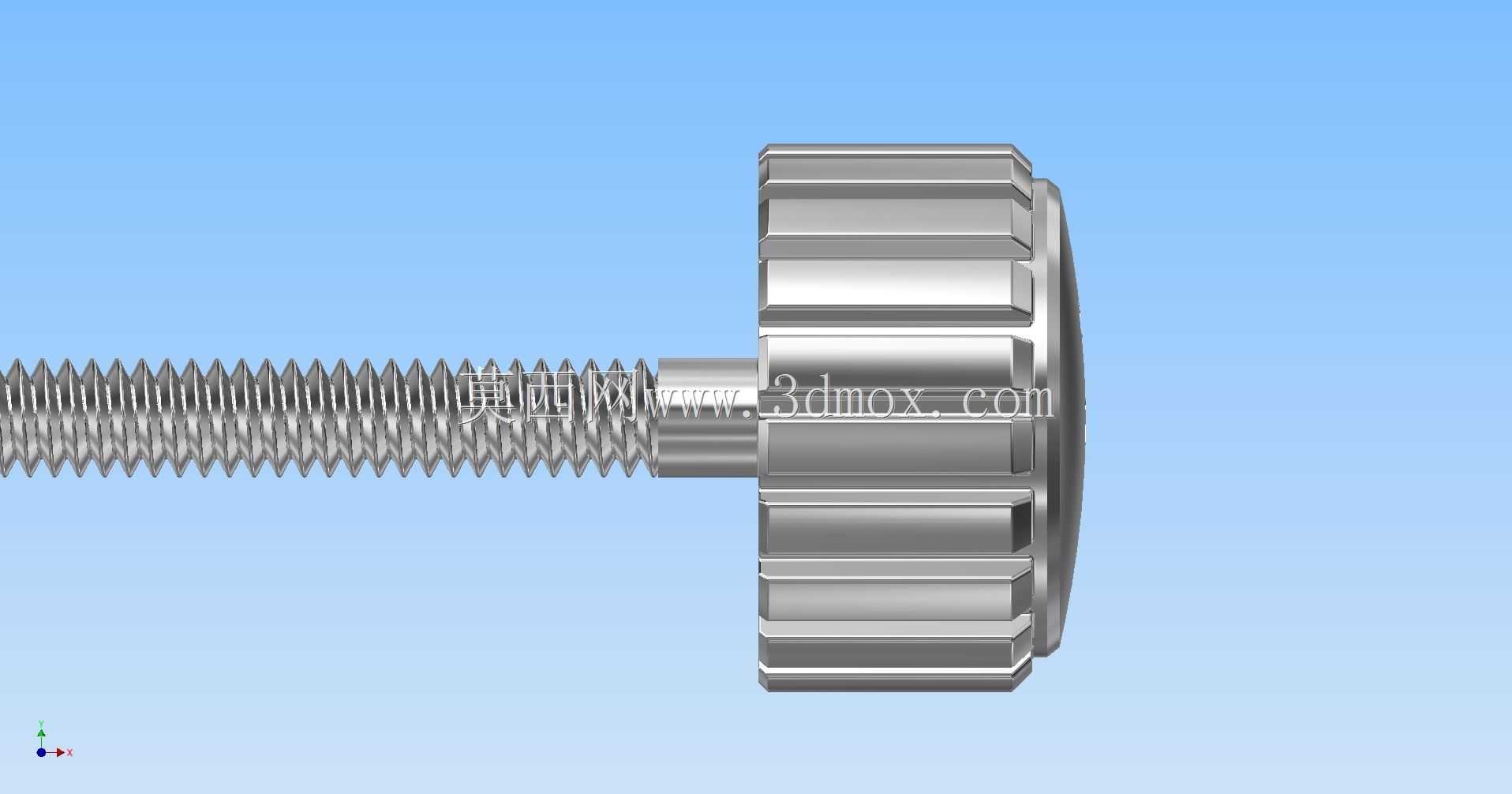

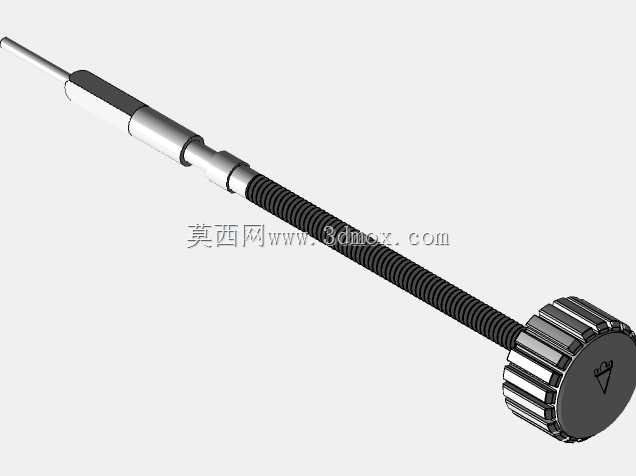

　　柄杆部分采用细长轴结构设计，杆身加工有精密梯形螺纹，与机芯夹板上的柄轴套管形成间隙配合，螺纹导程经过精准匹配，旋转一圈对应的上链行程与机芯发条盒的传动比完全适配，不会出现上链卡顿或传动空程过大的问题。柄杆与柄头的连接部位采用过盈压装加侧面点焊的双重固定结构，能承受日常调校时的扭转力矩与轴向拉拔力，不会出现柄头与柄杆脱落的故障。从安装边界来看，柄杆的总长度根据对应机芯的夹板厚度、表壳中管长度做了适配，柄头完全推入时，柄头内侧与表壳外侧的间隙控制在0.1mm以内，既不会摩擦表壳外壳造成外观磨损，又能避免间隙过大导致的灰尘、水汽渗入表壳内部。柄头的外径尺寸经过人体工学优化，直径控制在适合指尖捏持的范围，厚度匹配常规腕表的表壳侧面弧度，

　　不会出现突出过多硌手腕的问题。在功能特性上，这款绕线柄支持三档拉拔调节：完全推入状态为手动上链档位，旋转柄头即可通过柄轴传动给发条盒补充动力；拉出第一档为日历快调档位，旋转柄头可快速切换日历显示；拉出第二档为时间调校档位，旋转柄头可带动时分针转动调整时间，档位切换的定位手感清晰，每个档位的定位卡槽都经过精密加工，切换时的反馈力度适中，不会出现档位错乱或跳档的问题。设计过程中重点考虑了长期使用的耐磨性能，柄杆采用高硬度不锈钢材质加工，表面做了硬化处理，与套管配合的部位粗糙度控制在Ra0.8以下，长期反复旋转、拉拔也不会出现磨损松旷的问题。滚花齿的深度经过反复验证，既保证足够的摩擦力，又不会因为齿槽过深积累灰尘污垢，

　　日常擦拭即可完成清洁。柄头内部还预留了密封胶圈的安装槽位，配合表壳中管的密封结构，能达到基础的生活防水等级，满足日常佩戴的防水需求。在实际装配场景中，这款绕线柄的尺寸公差控制严格，柄杆的同轴度误差在0.02mm以内，装入机芯后不会出现柄轴偏心导致的旋转卡滞问题，轴向的拉拔行程误差控制在0.05mm以内，能精准匹配机芯的档位切换拨叉位置，不需要装配时额外打磨调整，可直接适配对应型号的机械机芯使用。
