立式搅拌容器内置桨叶搅拌结构设计

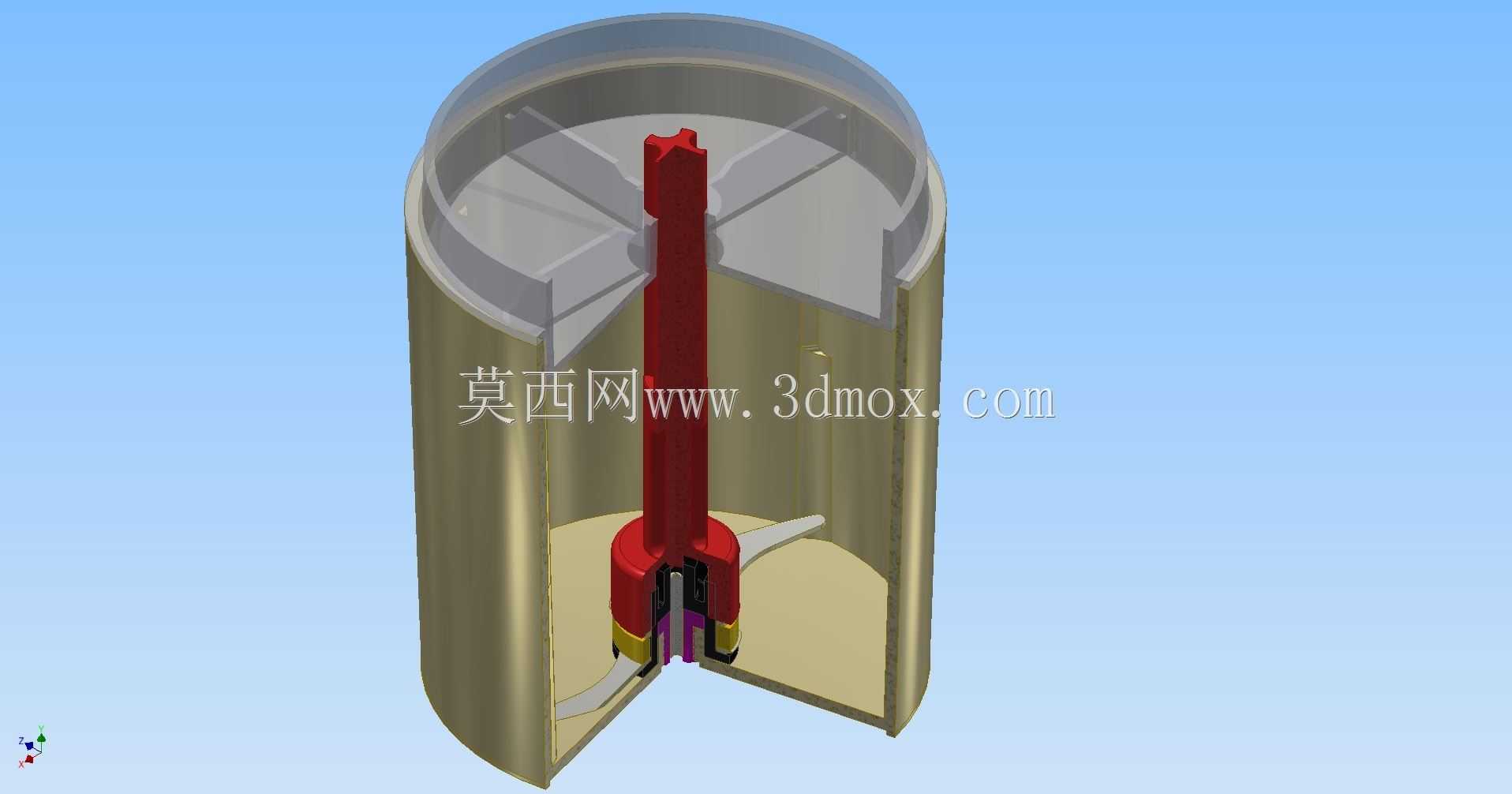

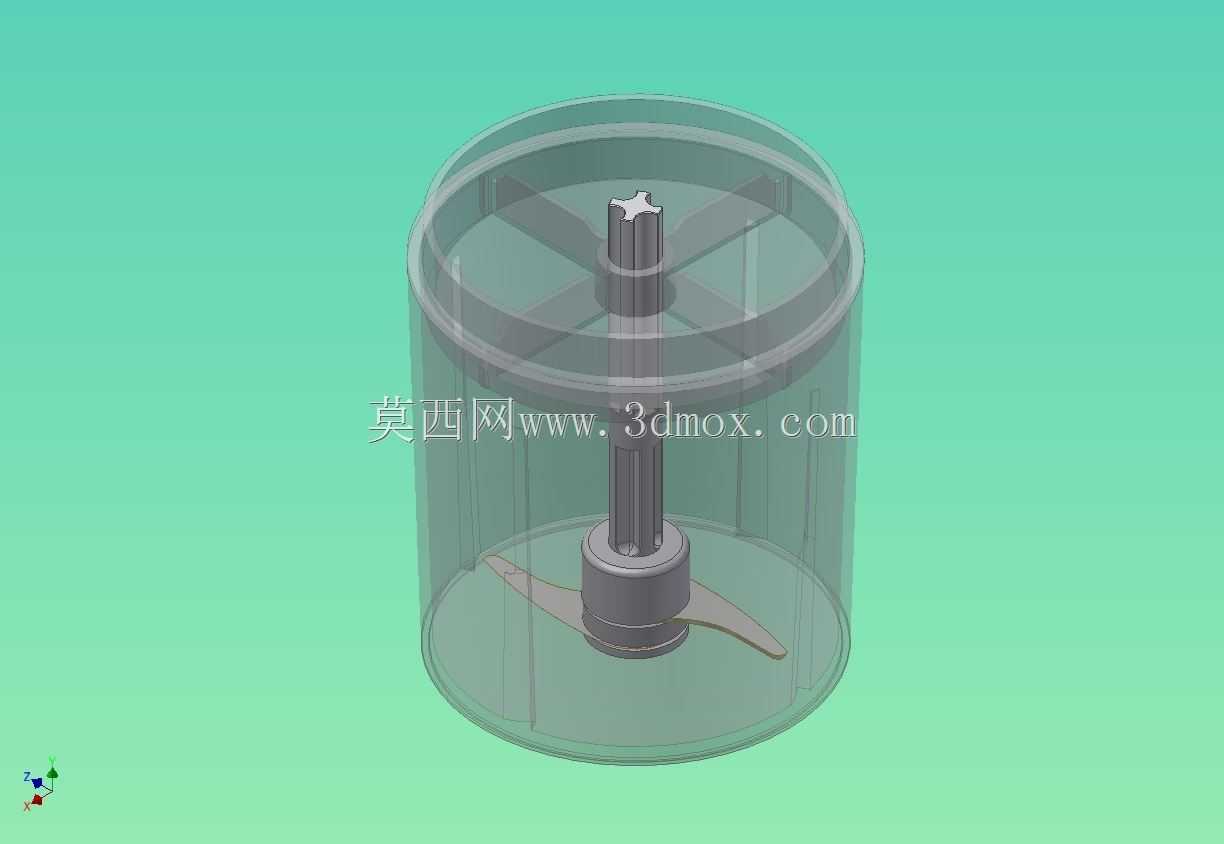

　　这套立式搅拌结构的三维设计，核心围绕中小批量流体、固液混合工况的实际使用需求搭建，在食品配料、小型化工制剂调和、实验室浆料制备场景中都有广泛适配空间。从结构布局来看，整体采用同轴立式安装逻辑，搅拌轴沿筒体中心垂直布置，上端预留与驱动输出端的连接位，轴端采用花键式传动结构，相比平键连接能传递更大扭矩，同时具备更好的对中精度，可有效降低高速运转时的轴系径向跳动，减少密封件的偏磨损耗。筒体部分采用直筒圆形截面设计，上下端为平封结构，内壁做光滑过渡处理，无多余的凸起或死角，能避免混合过程中物料挂壁残留，也方便后续的设备清洗作业，筒体的径高比控制在1:1.2区间，这个比例是经过多轮混合效率验证的，既不会因为筒体过浅导致搅拌时物料飞溅，

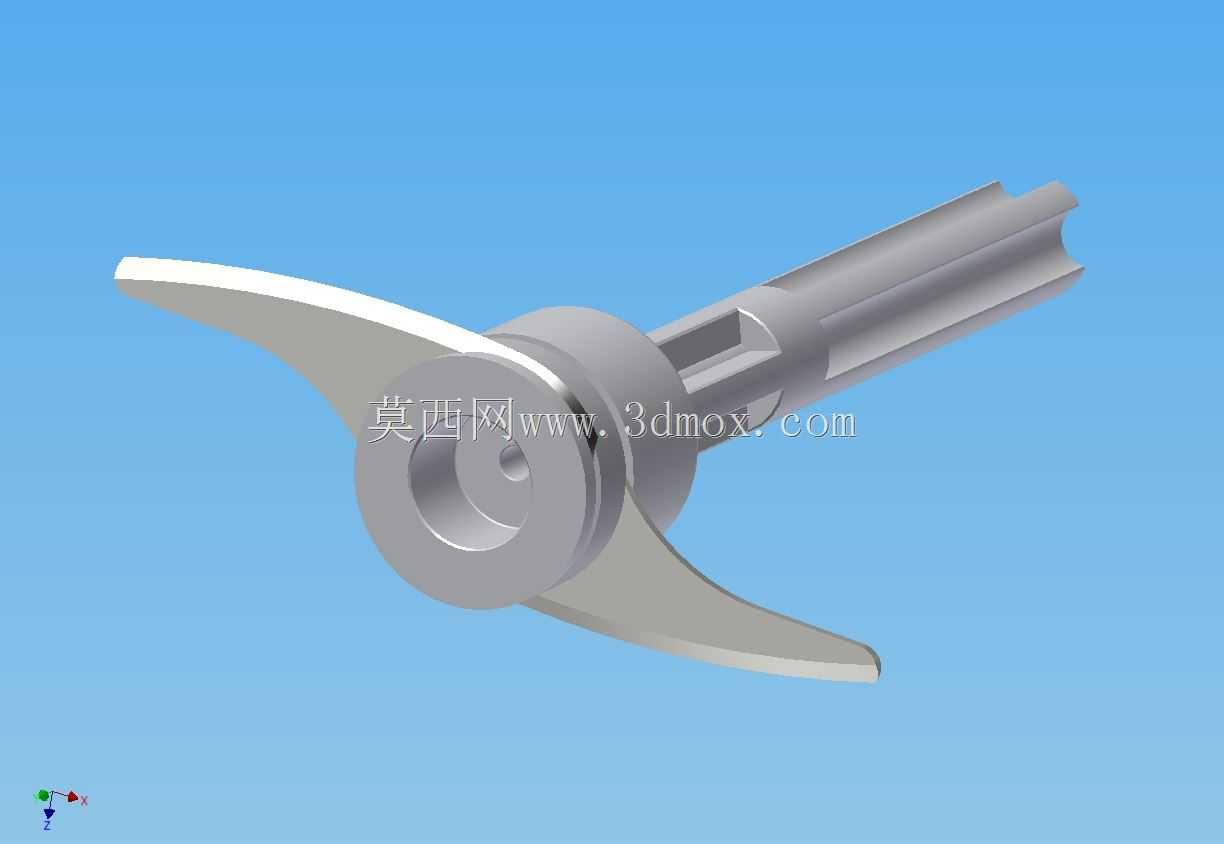

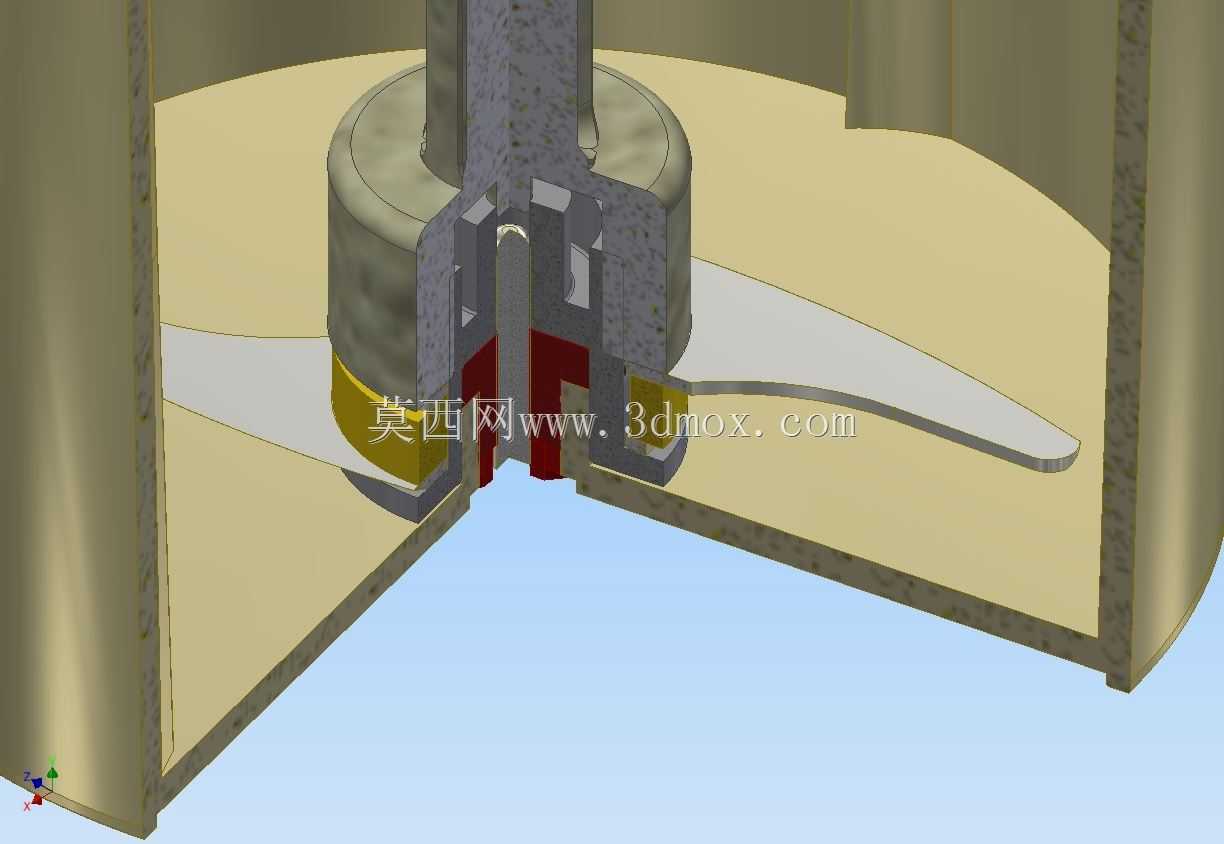

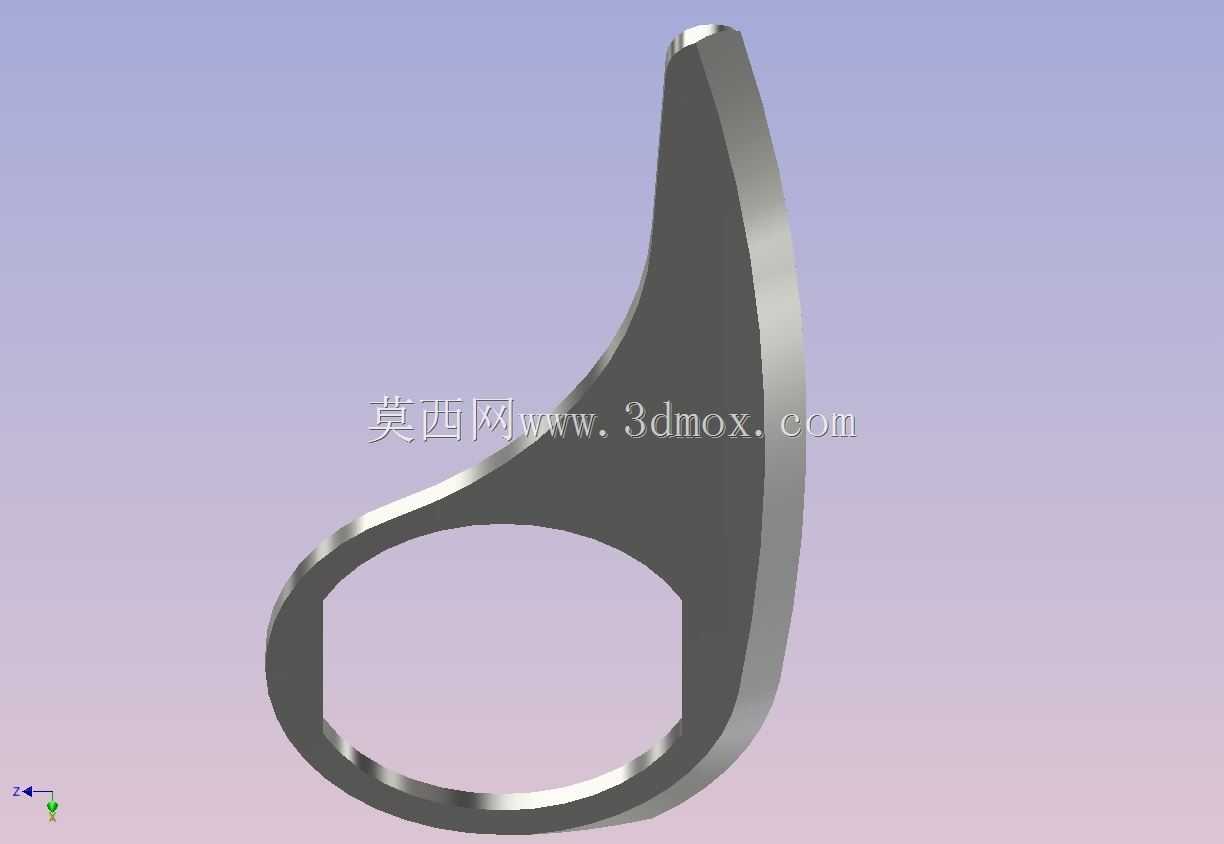

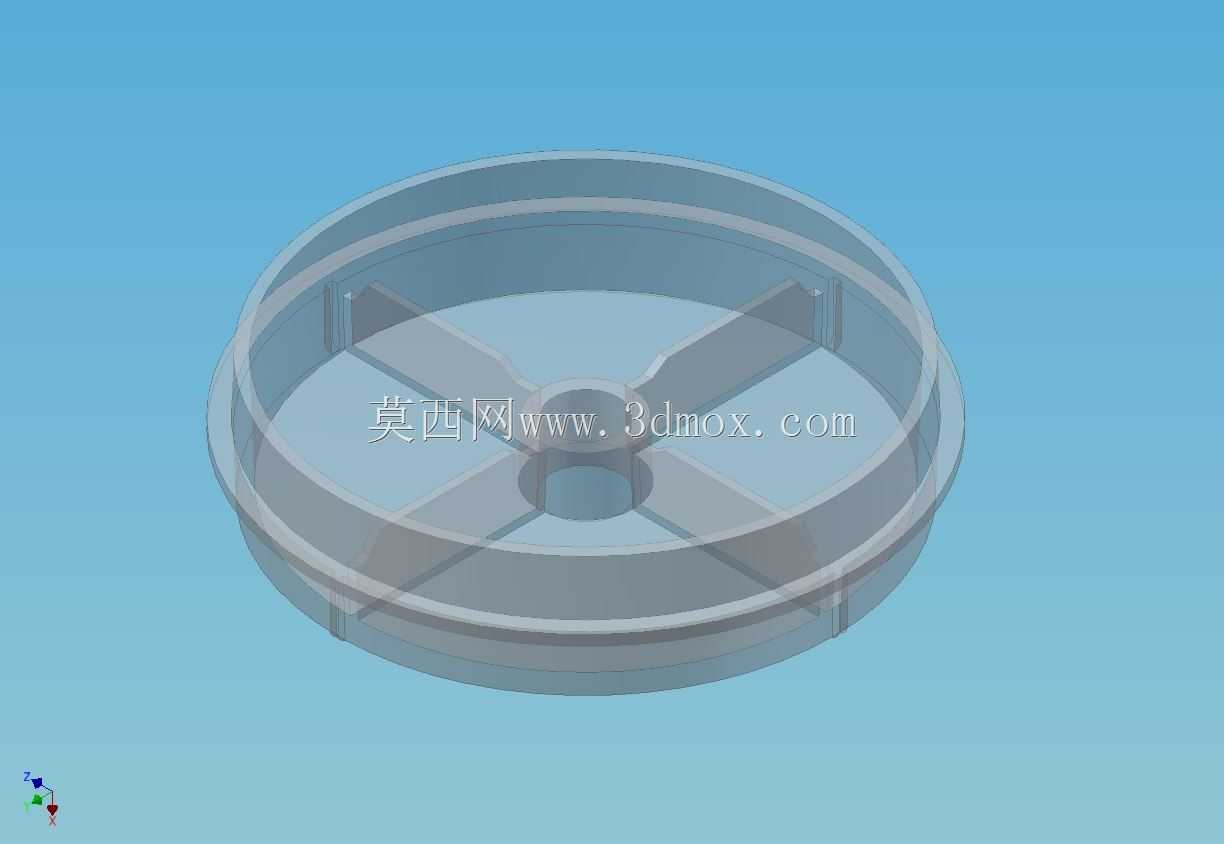

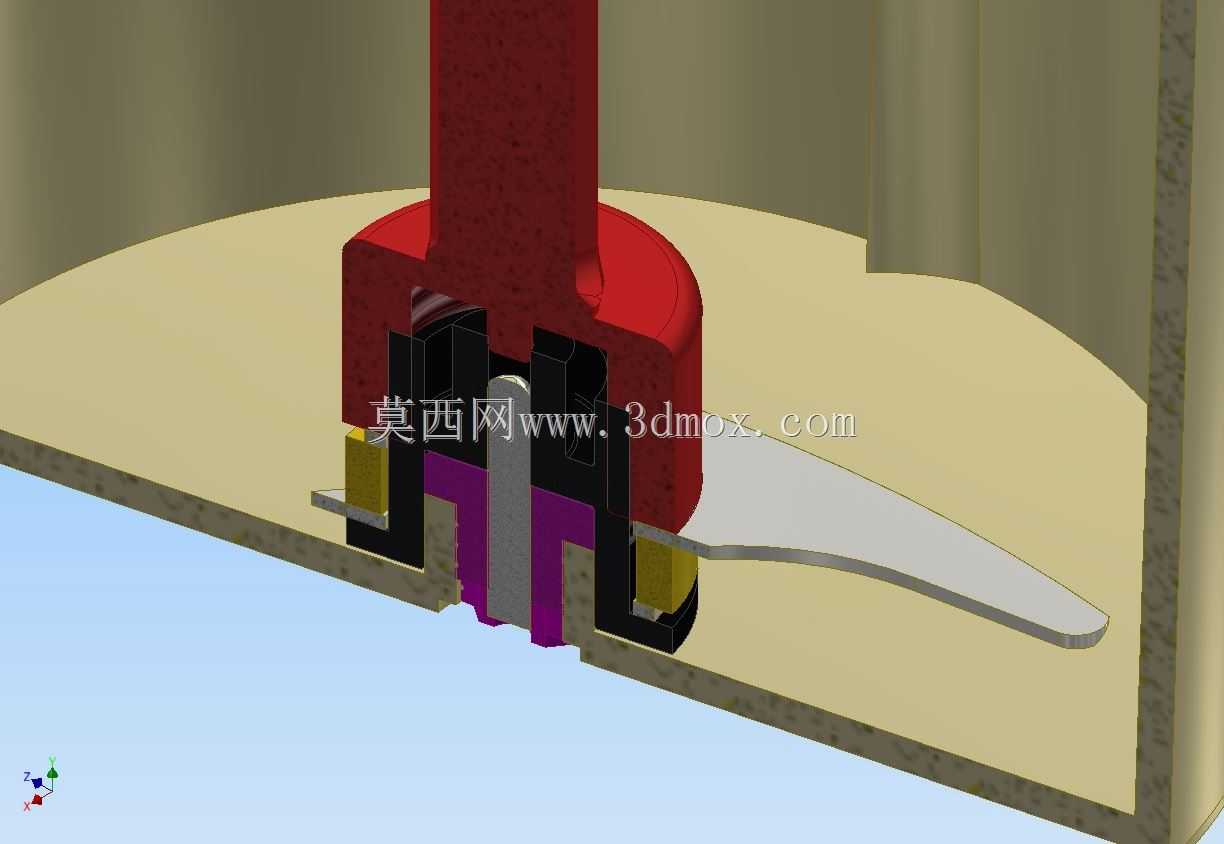

　　也不会因为筒体过高造成底部物料循环不畅出现混合分层。搅拌叶轮采用弯叶式结构，叶片的曲面弧度经过流场仿真优化，运转时能同时产生轴向推流和径向剪切作用，轴向流可以带动筒体内上下层物料形成大循环，避免重质组分沉底，径向剪切则能打散团聚的粉体或粘稠物料团，提升混合均匀度；叶轮的安装位置距离筒体底部预留了1/6筒径的间隙，这个间隙既可以防止叶轮运转时刮蹭筒底，也能保证底部物料被顺利卷入循环流场，不会形成搅拌死区。轴系的中部设置有定位轴套，轴套与筒体内壁之间通过十字形支撑筋连接，支撑筋采用流线型截面设计，能减少对筒内流场的扰动阻力，同时为长轴提供中部支撑，大幅降低搅拌轴的长径比带来的挠度变形，即使在满负载工况下长时间运转，

　　轴端的摆动量也能控制在密封件允许的公差范围内，延长整机的维护周期。从安装边界来看，筒体上端的法兰连接位预留了标准螺栓孔位，可直接与驱动机架、密封组件对接，不需要额外做转接加工，下端可根据使用场景选择支腿安装或者法兰对接出料口，整体的安装预留尺寸符合常规中小型搅拌设备的通用配套标准，可直接适配现有同规格的驱动电机、减速机构以及出料阀门组件，不需要对周边配套设备做定制化修改。在设计过程中，特意将所有易损部件都做了模块化拆分，搅拌叶轮与轴之间采用可拆卸式连接，当叶片出现磨损或者需要更换不同叶型适配不同物料时，不需要整体拆解轴系就能完成更换；中部的支撑轴套采用耐磨材质设计，与轴的配合面预留了润滑脂加注通道，

　　可在不停机的状态下完成定期润滑保养，减少设备停机维护的时间成本。针对不同物料的混合需求，这套结构还预留了参数调整空间，比如可以通过调整叶轮的安装高度适配不同液位的作业需求，也可以更换不同角度的叶片来调整流场形态，针对低粘度流体可以选用大倾角叶片提升循环效率，针对高粘度浆料则可以更换小倾角宽叶片增强剪切作用，整体结构的通用性较强，不需要重新设计整体框架就能完成多工况适配。筒体的壁厚选取充分考虑了常压工况下的刚度需求，同时预留了足够的腐蚀余量，可适配大部分弱酸碱属性的物料混合场景，筒壁上预留的传感器安装位可根据需求加装温度、液位检测元件，方便接入自动化控制系统实现混合过程的参数监控。
