宝马多辐条汽车轮毂三维设计作品

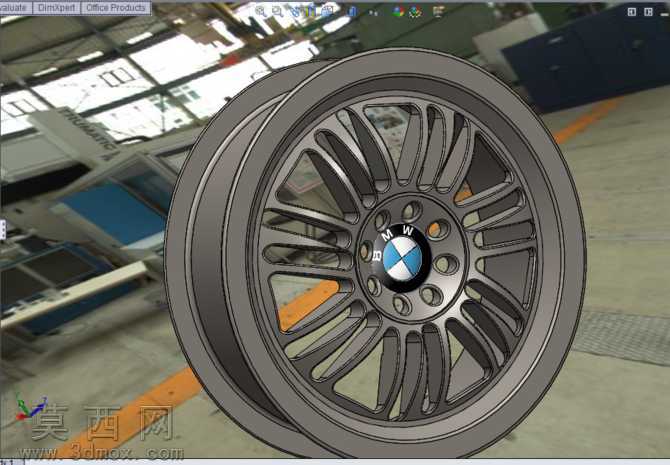

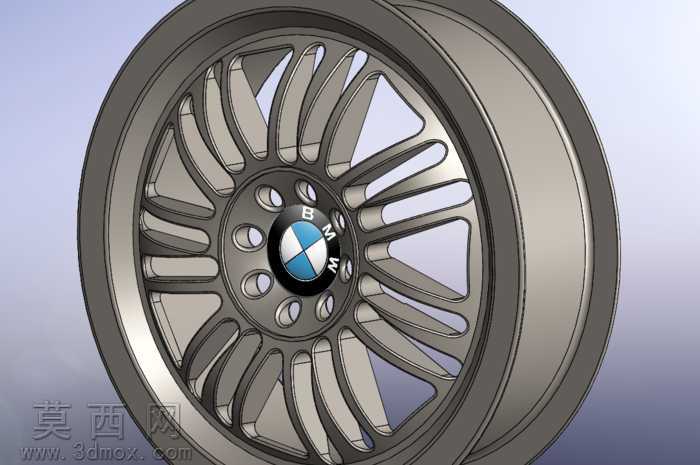

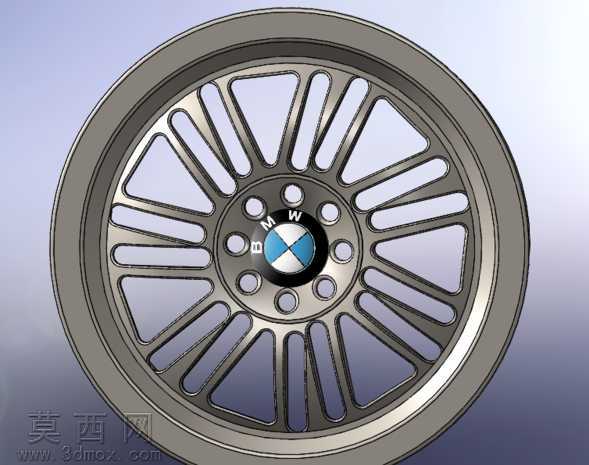

本作品为宝马品牌适配的多辐条汽车轮毂三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮毂中心定位基准面为起点，绘制中心轴孔、螺栓安装孔的截面草图，通过旋转凸台命令生成轮毂核心基座结构，精准还原中心宝马标识安装位的沉台尺寸，保证品牌标识安装的贴合度。针对多组辐条的对称结构，采用圆周阵列特征完成建模，先绘制单根辐条的变截面轮廓，通过放样命令生成单根辐条的立体结构，辐条采用内窄外宽的流线型曲面过渡，既保证视觉上的运动感，也兼顾结构受力的均匀分布，辐条与轮辋衔接处做了圆角过渡处理，避免应力集中问题。轮辋部分按照标准乘用车轮辋尺寸规范建模，还原轮缘、胎圈座的标准结构，保证与轮胎装配的匹配精度。材质与渲染阶段，为轮毂主体赋予哑光金属铝合金材质，调整材质的反射率、粗糙度参数，模拟锻造铝合金的细腻金属质感，中心宝马标识区域分别赋予蓝白烤漆、镀铬金属材质，还原品牌标识的真实视觉效果，渲染时采用柔和的环境光搭配定向补光，突出轮毂曲面的光影层次，清晰展现辐条之间的镂空结构与曲面过渡细节。设计过程中同步完成质量属性测算，验证轮毂的体积、表面积参数符合设计预期，整体结构严格参考真实宝马轮毂的比例进行还原，每一处安装孔位、辐条厚度、轮辋宽度都经过尺寸校准，既满足外观的视觉还原度，也符合汽车轮毂的结构设计逻辑，可用于汽车改装展示、三维教学演示、产品结构参考等场景。
