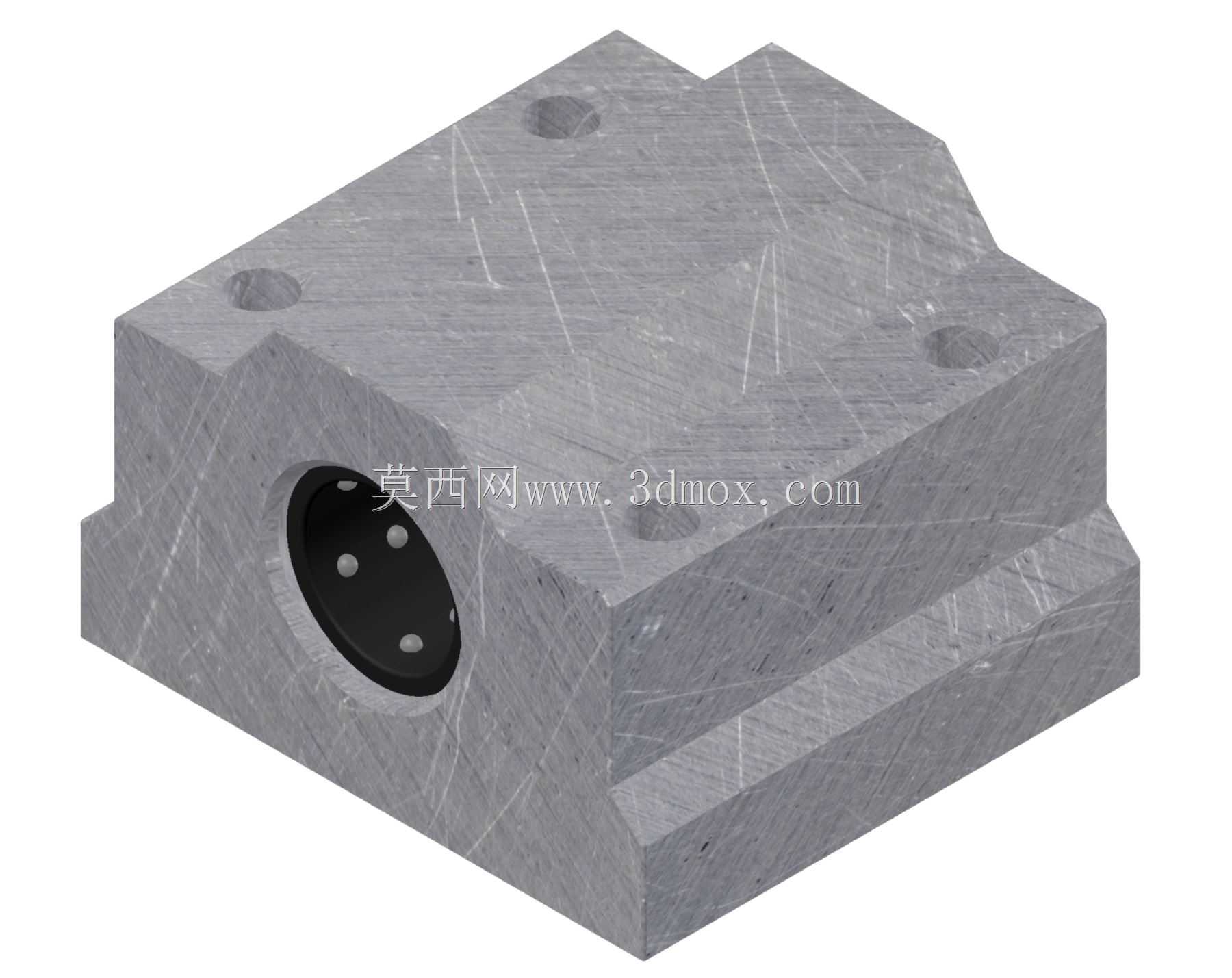

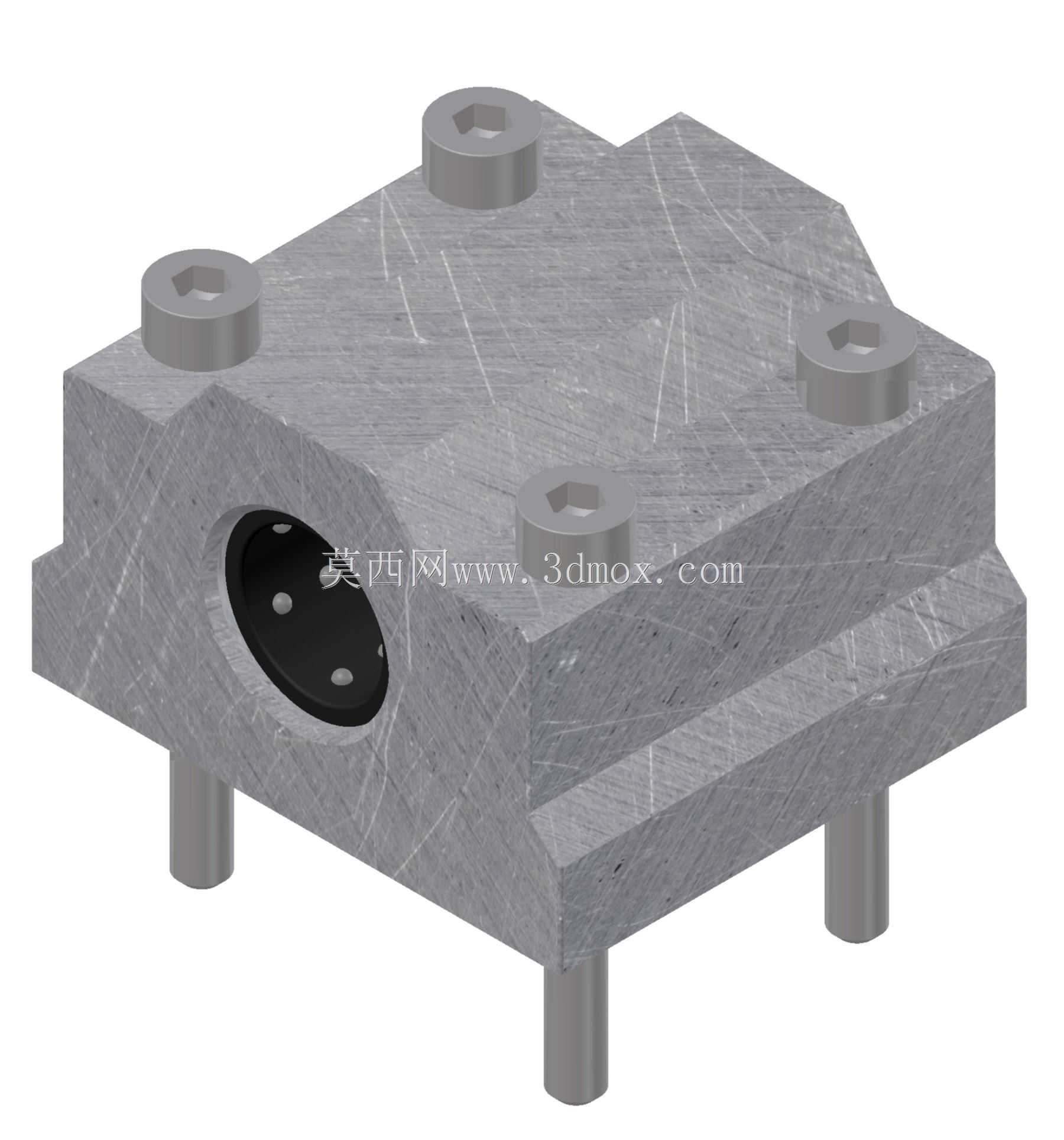

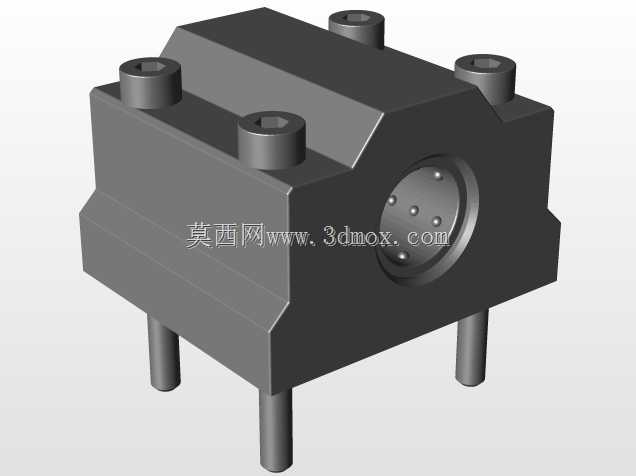

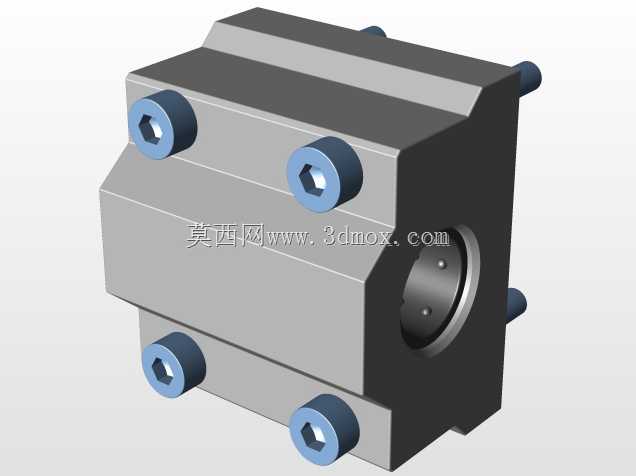

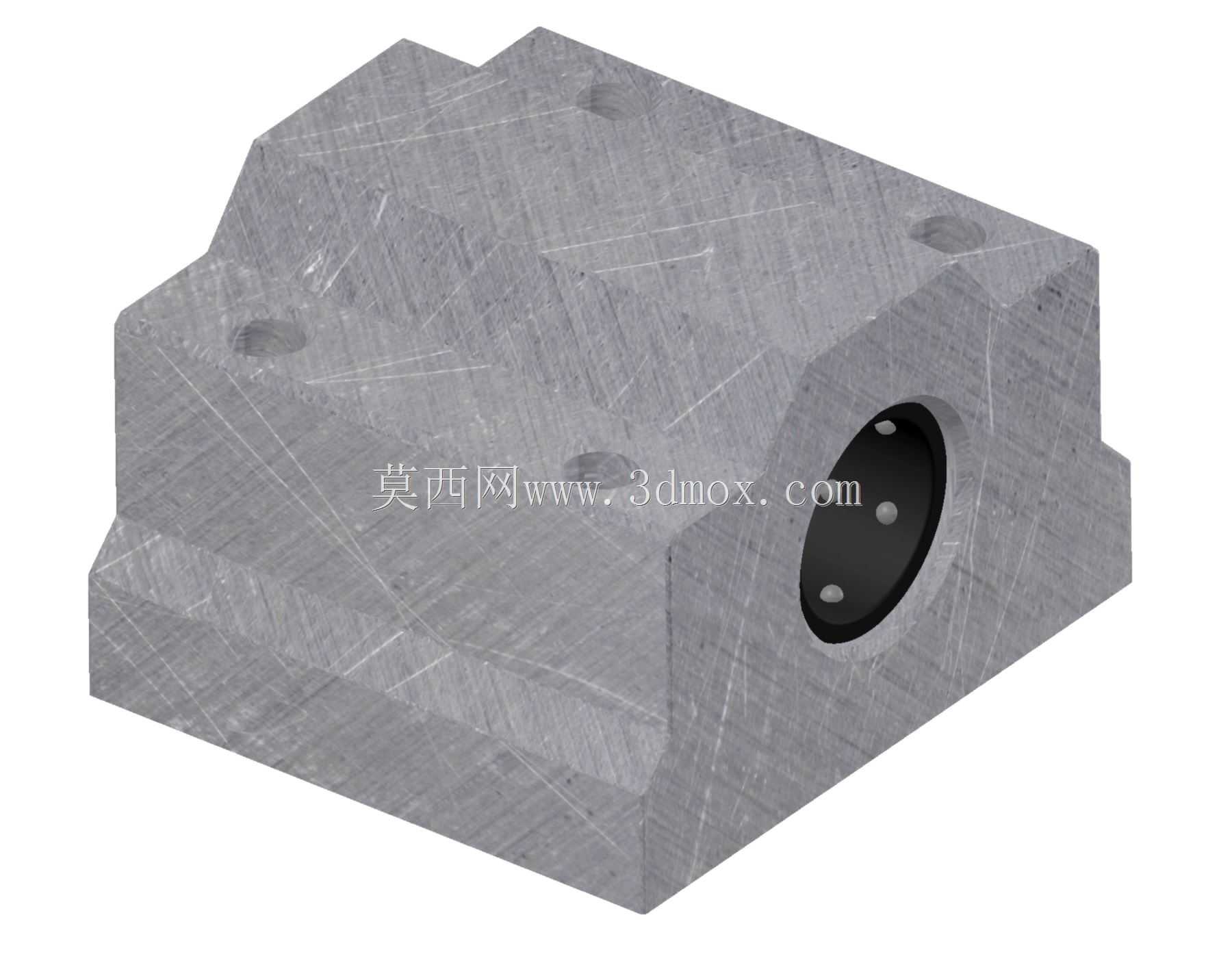

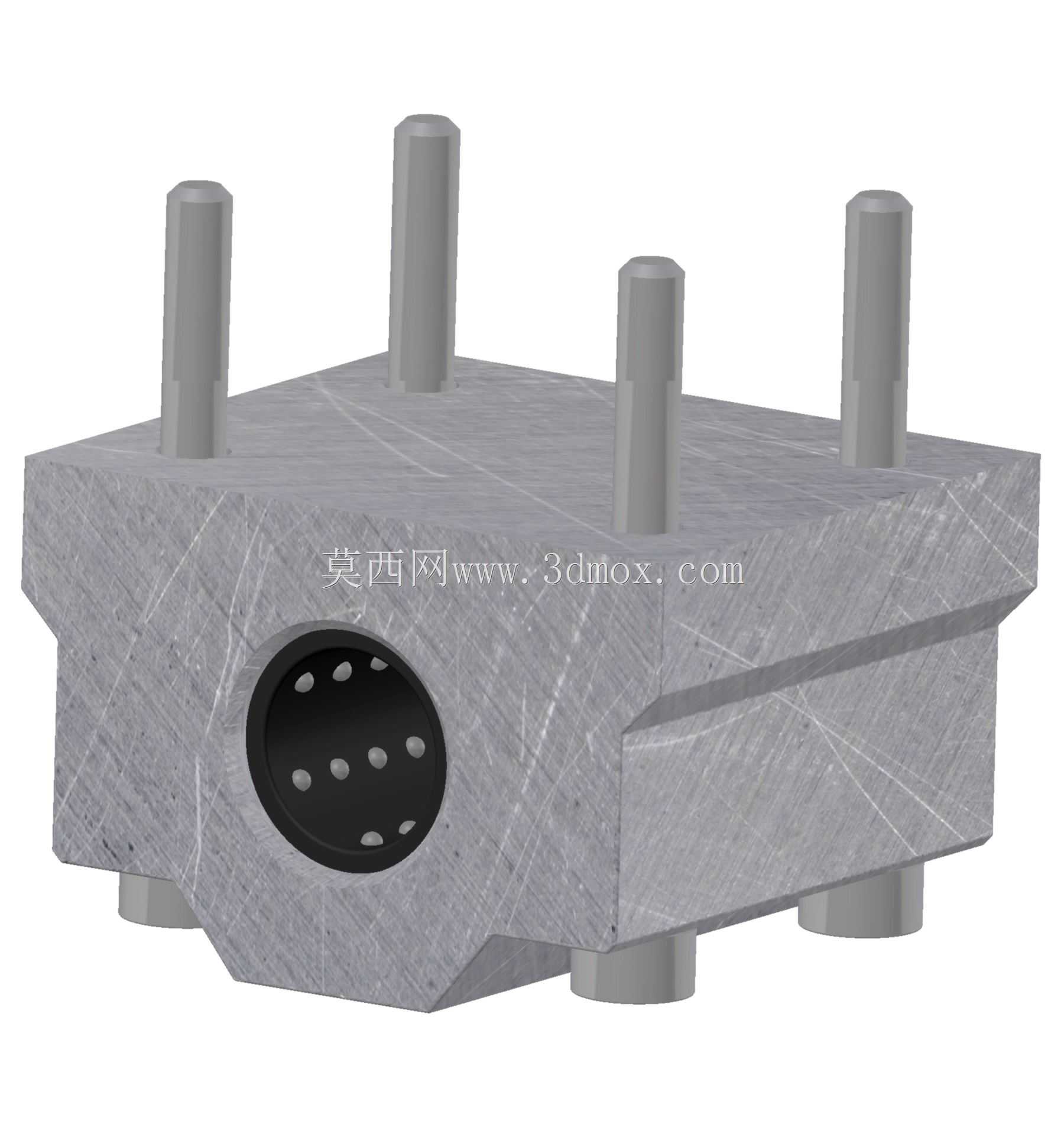

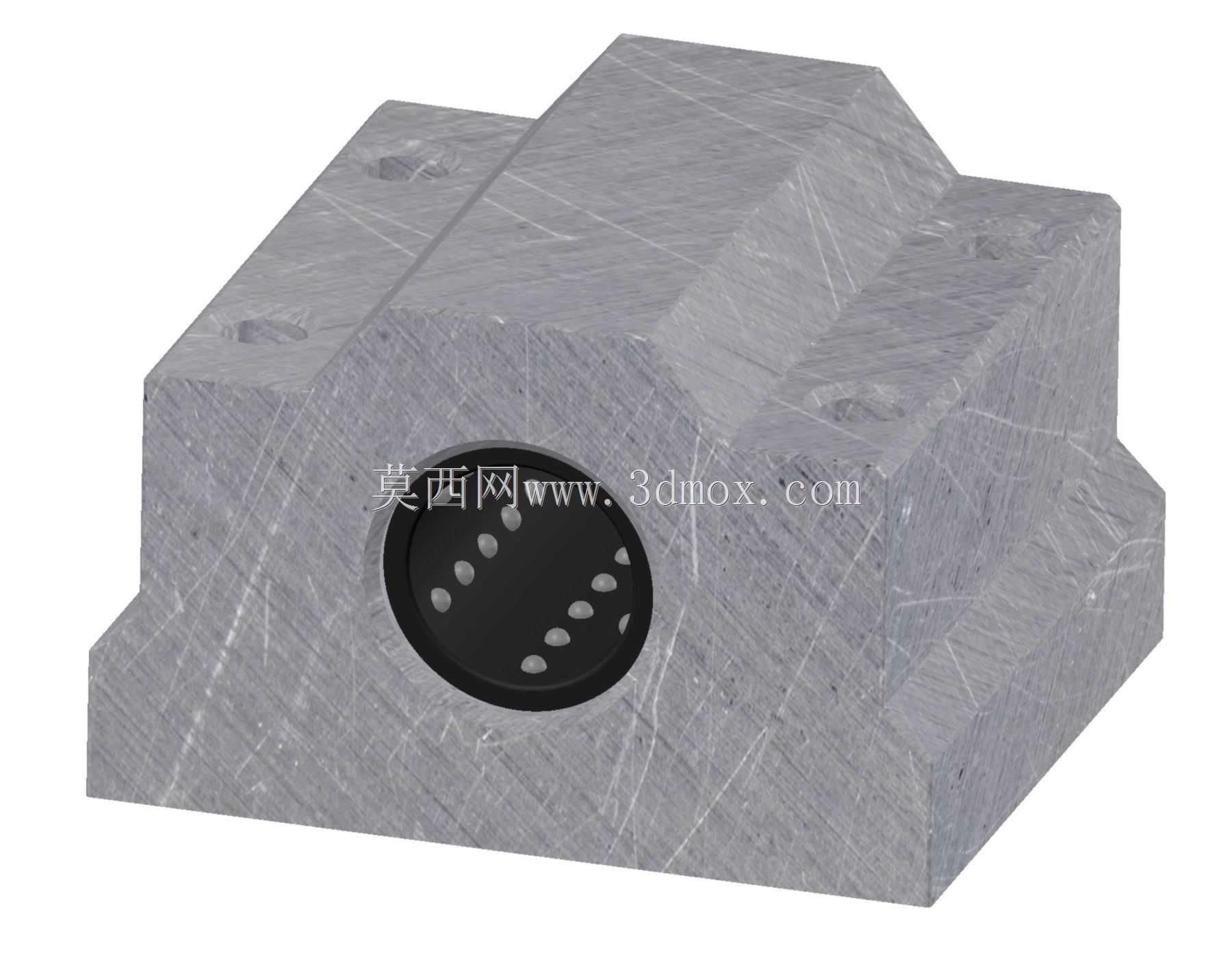

带M3螺钉安装的SC8UU直线轴承座结构

　　在小型自动化输送线、桌面级数控滑台、3D打印运动轴、轻载机械手直线模组这类对安装空间有严格限制的线性传动场景里，SC8UU规格的箱式直线轴承单元是应用频次极高的导向支撑部件，本次呈现的结构是集成了M3x30内六角螺钉安装点位的SC8UU轴承座完整装配状态，完全适配8mm直径光轴的直线导向需求。

　　从实际设备装配的角度看，这类轴承单元的核心作用是为光轴提供径向支撑，同时保证轴系沿轴向滑动时的同轴度与低阻尼特性，相比单独使用直线轴承搭配自制安装座的方案，一体式箱式结构能省去轴承孔同轴度调校的大量工时，也能避免薄壁安装座受力变形导致的轴承卡滞问题。很多新手结构工程师在做小型滑台设计时，容易忽略安装螺钉的伸出长度边界，这个结构直接将M3x30螺钉的装配状态做了完整还原，四个安装位分别布置在轴承座顶面的四个角点，螺钉从座体顶面穿入，向下伸出的柱段长度刚好适配10-15mm厚度的安装基板，不会出现螺钉过长顶到内部轴承保持架、或是过短导致螺纹啮合圈数不足的问题。

　　设计思路上，这个轴承座采用了对称式的方块本体结构，本体的安装基准面做了0.02mm的平面度公差约束，保证和设备安装面贴合时不会出现翘曲，轴承安装孔的同轴度控制在0.01mm以内，压入SC8UU标准直线轴承后，轴承内圈和8mm光轴的配合间隙保持在0.01-0.03mm的合理区间，既不会因为间隙过大导致运动抖动，也不会因为过盈量太大造成滑动阻力骤升。座体下方伸出的两个定位柱，是为了快速和安装基板上的定位孔配合，装配时先将定位柱插入基板孔完成预定位，再锁紧四个M3螺钉，能大幅提升装配效率，也能避免螺钉锁紧过程中轴承座出现位置偏移。

　　从安装边界尺寸来看，这个轴承座的整体宽度适配20mm间距的铝型材安装槽，本体高度在光轴中心距安装面20mm的标准高度上，不需要额外增加垫高块就能直接适配2020铝型材搭建的小型设备框架，四个M3螺钉的安装孔位沉头深度刚好容纳内六角圆柱头螺钉的头部，螺钉锁紧后头部不会高出座体顶面，不会和上方运动的部件产生运动干涉。轴承座的侧向预留了轻微的倒角，既去除了机加工产生的锐边毛刺，也能在压入轴承时起到导向作用，避免轴承外圈被安装孔的锐边切伤导致精度失效。

　　实际工况使用中，这类带标准安装螺钉的轴承单元，能承受径向的轻载载荷，适合运动速度不超过1m/s、轴向负载不超过5kg的线性运动场景，比如小型点胶机的Z轴导向、检测设备的探针移动滑台、自动送料机构的直线推料单元，都能直接选用这个结构做支撑，不需要额外做安装结构的二次设计。座体的材质采用常见的铝合金加工，表面做了硬质阳极氧化处理，耐磨性能比普通铸铝座提升40%以上，内部压入的SC8UU轴承自带密封胶圈，能阻挡车间环境里的粉尘、切屑进入轴承内部的滚珠滚道，延长维护周期。很多现场调试的经验表明，这类预装好安装螺钉的轴承单元，在更换维护时只需要拧下四个固定螺钉就能整体拆下，不需要反复调整轴承和光轴的同轴度，比拆分式的轴承安装结构维护效率提升至少60%，尤其适合快换式的工装模组使用。

　　在做三维建模的时候，这个结构完整还原了内六角螺钉的头部细节、定位柱的配合公差、轴承内圈的胶圈结构，甚至连座体表面的加工纹理都做了写实还原，工程师在调用这个模型做整体设备装配时，能直接检查安装空间的干涉情况，不需要再单独绘制螺钉和定位结构，能节省大量的重复建模时间。需要注意的是，这个结构的安装螺钉长度是匹配标准安装板厚度的，如果安装板厚度超过15mm，需要对应更换更长的M3螺钉，但螺钉拧入座体的深度不能超过8mm，否则会顶到内部的轴承外圈，导致轴承无法正常滑动。另外座体下方的定位柱和安装孔的配合采用间隙配合，公差带选H7/h6即可，过盈配合会导致装配时需要敲击，容易造成轴承内部的滚珠错位，影响运动精度。
