支架零件专用铣削加工夹具三维结构

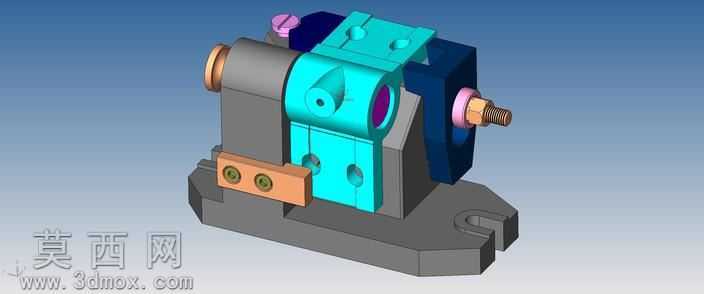

本模型为支架零件铣削工序专用的加工夹具，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械加工夹具的设计规范，对每一处装配结构、定位元件、夹紧组件都做了1:1的尺寸还原，可直接用于工艺方案验证与工装设计参考。模型渲染阶段采用了分部件材质区分的展示方式：夹具体底座采用灰铸铁质感材质，还原铸造工装的厚重稳定特性，表面做了哑光磨砂处理，清晰呈现底座上的安装槽、定位凸台等结构；定位元件与夹紧组件分别采用不同色彩的金属材质区分，青蓝色部分为工件定位座，精准匹配支架零件的定位基准面与孔位结构，深蓝色为侧向定位挡块，铜色为轴类定位销，粉色为夹紧螺母组件，橙色为前端可调定位块，不同材质的色彩区分让整个夹具的装配层级一目了然，无需拆解即可清晰分辨各功能部件的位置与作用。从结构设计来看，该夹具采用一面两销的经典定位逻辑，底座作为主要支撑面贴合机床工作台，通过底部的开槽结构实现工作台T型槽的螺栓固定，保证加工过程中的整体刚性；定位销与定位座配合，完全限制支架工件的六个自由度，确保铣削过程中工件不会发生位移；夹紧机构采用螺旋夹紧与侧面顶紧结合的方式，操作便捷且夹紧力稳定，可抵消铣削加工过程中的切削冲击力，避免工件出现振颤影响加工精度。设计过程中充分考虑了铣削加工的排屑需求，各定位元件之间预留了足够的排屑空间，夹紧组件的操作位置设置在夹具外侧，方便工人上下料操作，同时避免夹紧手柄与铣刀路径发生干涉，整体结构紧凑，装夹效率高，完全适配支架类零件特定工序的铣削加工需求，可作为同类零件工装设计的参考案例，也可用于机械加工工艺的教学演示场景。
