医用东芝X射线源设备三维建模设计

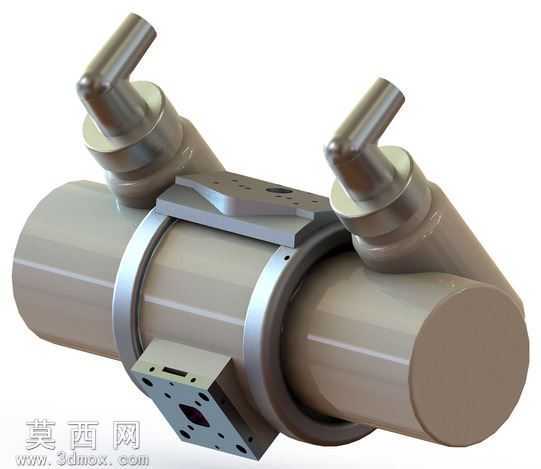

本模型为医用东芝X射线源的三维数字化建模成果，建模阶段依托三维参数化设计逻辑开展，首先对X射线源的整体结构进行拆解分析，将其划分为核心筒体、两端连接接头、侧边安装固定座、端部封盖等多个独立特征模块，按照从基础主体到细节附件的顺序逐步完成特征搭建。建模过程中严格遵循医用放射设备的结构比例规范，对筒体的圆柱度、接头的弯折角度、安装座的孔位排布均做了精准的参数约束，确保各部件的装配关系完全符合实际设备的物理结构，不存在特征干涉或比例失真问题。材质与渲染阶段，针对设备不同部件的实际材质属性做了区分设置：主体筒体采用哑光金属漆材质，调整了金属度与粗糙度参数，还原医用设备外壳特有的细腻磨砂金属质感，避免过度反光造成的视觉失真；两端的管路接头采用抛光金属材质，提升了高光反射强度，还原金属接头的机加工亮面质感；侧边的安装固定座采用与主体一致的哑光金属材质，同时对座体上的安装孔、定位槽做了倒角与细节刻画，还原真实机加工零件的边缘细节。渲染阶段采用柔和的工作室布光方案，通过多盏区域光从不同角度照射模型，既清晰呈现出筒体的圆柱曲面轮廓，也将安装座上的孔位、接头的弯折结构等细节完整展现，阴影设置采用软阴影参数，避免生硬阴影遮挡模型结构细节。结构设计层面，模型完整还原了X射线源的双接头布局，两个接头呈对称角度分布在筒体上部，符合设备冷却管路或接线端的实际排布逻辑；侧边的安装固定座设置了多组安装孔与定位凸台，还原了设备在影像设备主机上的安装固定结构；筒体端部的封盖做了细微的圆角处理，还原真实设备的工艺细节，整体模型既满足外观展示的视觉需求，也可用于医用影像设备的装配演示、结构教学等场景，建模过程中对非关键的内部电子元件做了合理简化，在保证外观结构完整准确的前提下控制了模型的整体面数，兼顾了展示效果与使用流畅度。
