小型齿轮箱密封端盖结构设计

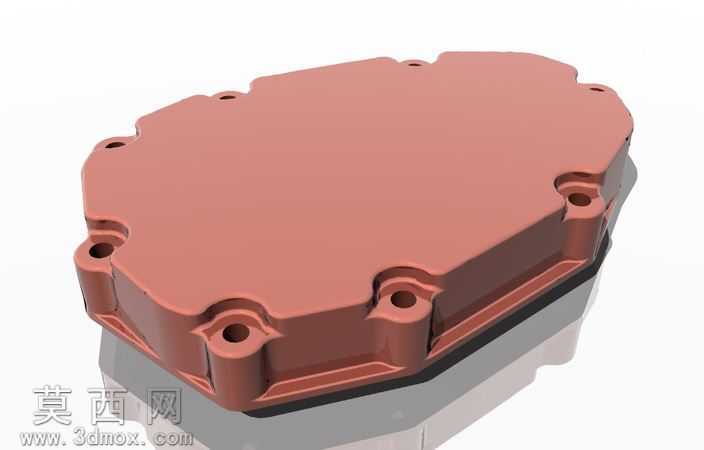

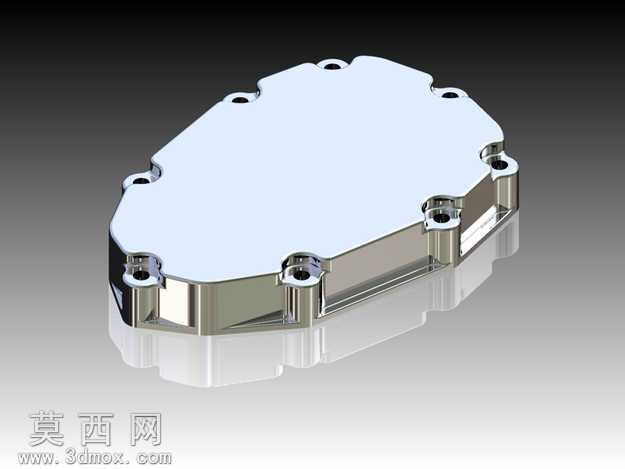

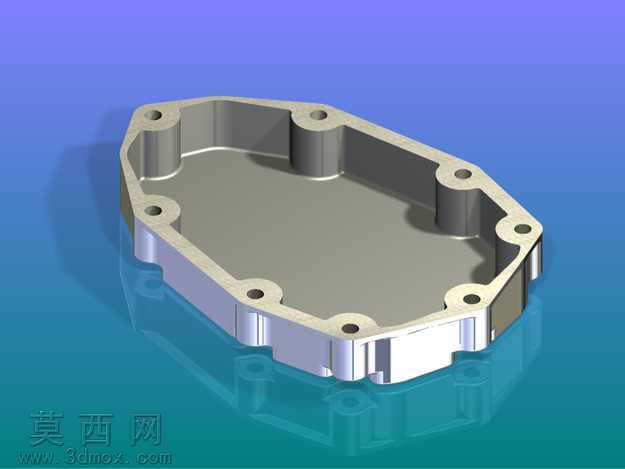

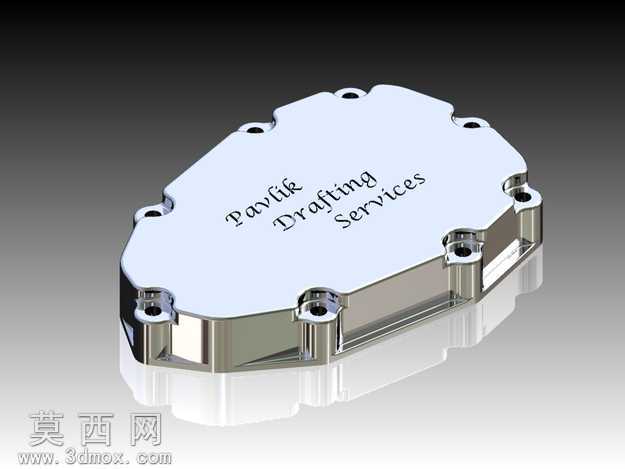

本作品为小型齿轮箱的配套端盖三维设计，建模阶段以实际传动箱体的密封防护需求为核心设计依据，首先通过基准面定位确定端盖的整体安装轮廓，结合齿轮箱内部传动件的避让空间，绘制出适配箱体接口的异形外轮廓草图，保证端盖安装后完全覆盖箱体开口，同时不会与内部运转的齿轮、轴类零件产生运动干涉。建模过程中优先采用拉伸凸台命令构建端盖的主体基体，根据箱体的壁厚与密封需求设定基体厚度，保证端盖具备足够的结构强度，不会在箱体运行振动过程中产生形变。端盖周圈的安装孔位严格匹配箱体端面的螺纹孔位置，每个安装孔位都设计了沉头锪平结构，确保紧固螺栓安装后头部完全沉入沉孔内，不会突出端盖表面造成磕碰风险，同时保证螺栓压紧力均匀分布在端盖与箱体的贴合面上，提升密封性能。端盖与箱体贴合的端面设计了精加工密封面，预留了密封垫片的安装空间，可有效防止齿轮箱内部润滑油渗漏，同时阻挡外界粉尘、水汽进入箱体内部，保护内部传动零件的运行环境。端盖侧面设计了局部加强筋结构，在不增加整体壁厚的前提下提升端盖的结构刚性，降低端盖在长期受力下的形变量，同时合理控制零件整体重量。渲染阶段采用金属亮面镀铬材质模拟端盖的金属加工质感，对安装孔的倒角、密封面的边缘做了高光处理，还原精密机械加工零件的表面质感，通过环境光影调整突出端盖的轮廓层次与结构细节，清晰展现各个安装位、加强结构的形态特征。整体设计兼顾了密封防护、结构强度、安装便捷性的多重需求，异形轮廓完全适配对应小齿轮箱的安装接口，周圈均匀分布的安装孔保证连接紧固可靠，平整的外表面便于日常清洁与维护，可直接用于小型传动齿轮箱的配套设计参考，也可作为机械传动类课程的结构设计教学案例。
