OS20四冲程航模飞机引擎结构设计

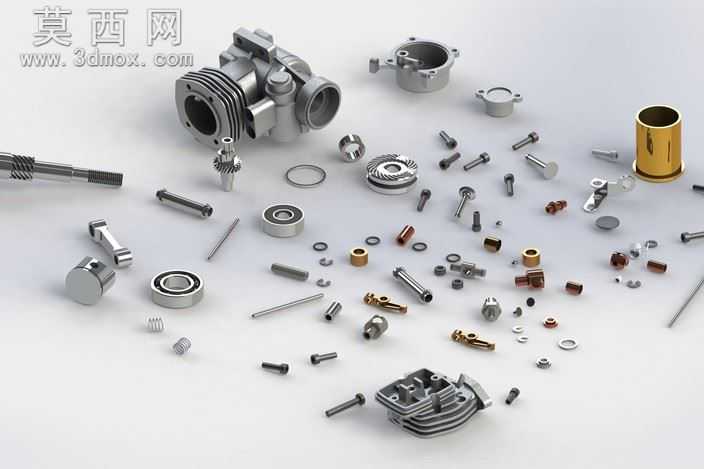

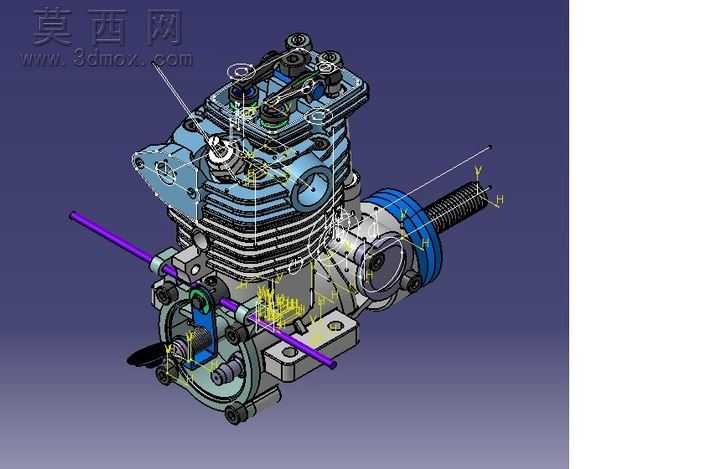

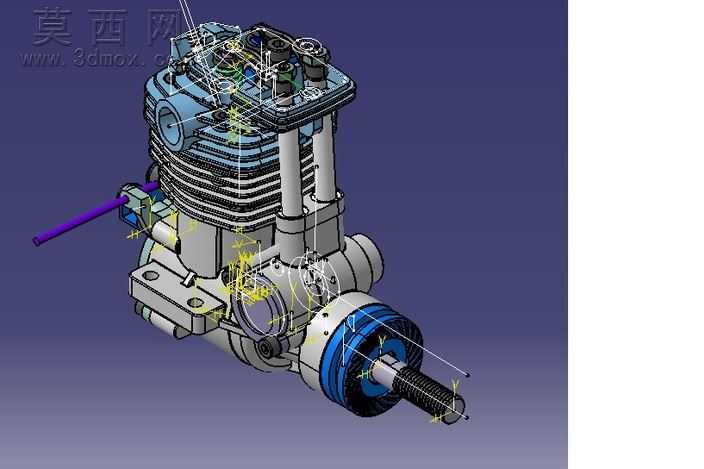

本作品为OS20四冲程模型飞机引擎的三维逆向建模成果，建模过程依托CATIA软件完成主体结构搭建，后续在CAD环境中完成细节重构与工程化修正，整体完成度约90%，剩余化油器、消声管、阀盖等附属部件待补充完善后即可输出完整的STEP格式成品模型。该引擎属于小排量四冲程航模动力单元，是目前已知尺寸偏小的四冲程航模马达品类，整体结构紧凑精巧，还原了真实内燃机的核心工作逻辑。建模过程采用逆向工程思路，通过拆解实体OS20航模引擎完成各部件的尺寸测绘与结构复刻，重点还原了引擎的核心组成部分：包含带散热鳍片的气缸缸体、配气机构组件、曲轴连杆机构、动力输出轴、安装固定基座等核心结构，各部件的装配关系完全参照实体引擎的配合逻辑搭建，可直观呈现四冲程引擎进气、压缩、做功、排气的完整工作流程。建模过程中难度最高的部分为操作阀门的小型驱动结构与小齿轮传动副，这类微小尺寸的传动部件对尺寸精度、装配公差的还原要求极高，建模时需要反复核对测绘尺寸，调整齿形参数与驱动件的配合间隙，才能保证结构逻辑与实体部件一致。模型渲染阶段针对金属部件做了差异化材质区分：缸体散热鳍片采用磨砂铝合金材质，传动齿轮、输出轴采用亮面钢材材质，密封垫片、管路部件采用对应橡胶、工程塑料材质，通过光影渲染突出各部件的结构轮廓与装配层次，清晰展现引擎内部的机械结构美感。该模型可用于航模动力结构教学、四冲程内燃机原理演示、小型航模动力系统改装参考，能够帮助学习者直观理解小排量四冲程引擎的工作原理与结构组成，虽未完成全部附属部件的建模，但核心动力单元的结构还原完整，具备较高的参考与学习价值。
