航模用小型活塞式发动机三维结构设计

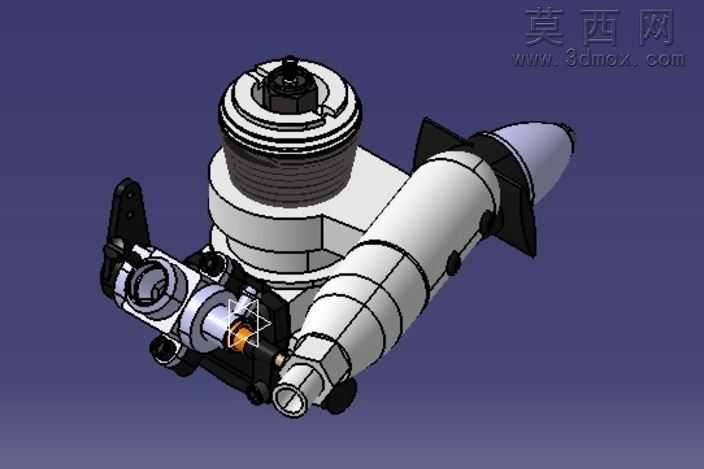

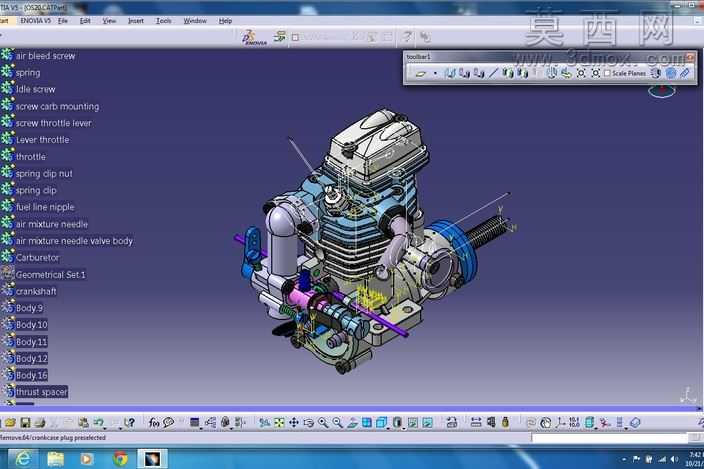

本作品为适配模型飞机的小型单缸活塞式发动机三维建模成果，建模过程依托专业三维设计软件完成全参数化构建，完整还原了该类微型航发的全部结构细节。建模阶段首先梳理航模活塞发动机的工作逻辑与装配层级，从核心的曲柄连杆机构入手，依次完成曲轴、连杆、活塞、气缸体、气缸盖等核心动力部件的建模，严格匹配微型二冲程航发的结构比例，对活塞环、曲轴轴承、曲柄销等细小运动部件均做了独立建模，保证各部件间的装配公差符合实际机械配合要求，可直观呈现活塞往复运动带动曲轴旋转的动力传递路径。随后完成外围辅助系统的结构搭建，包括化油器组件、油门调节杠杆、燃油喷嘴、怠速调节螺钉、主油针等燃油供给部件，以及启动轴、散热鳍片、安装基座、进气喉管等附属结构，每一个紧固件、密封垫片、调节旋钮都按照实物外观与安装位置做了精细化还原，左侧特征树清晰呈现了全部零件的命名与层级关系，方便后续对单个零件进行编辑修改。材质与渲染阶段，针对不同部件的实际材质做了区分设置：气缸散热鳍片、曲轴箱体采用铸铝材质，调整金属粗糙度与反光参数还原铝合金哑光金属质感；化油器调节螺钉、安装螺栓采用镀锌钢材材质，设置轻微的金属高光与做旧质感；燃油管路、密封胶圈采用橡胶材质，调整漫反射参数还原橡胶的哑光深色质感；启动轴、输出轴采用合金钢材质，提升金属反光强度凸显机加工表面的光洁度。渲染过程中调整了场景光照角度，通过多组柔光光源突出发动机的结构层次感，对散热鳍片的缝隙、零件装配的接缝处做了阴影强化，让整体模型的立体感更强，清晰展现各部件的装配关系。设计思路上，该模型在前期未完成版本的基础上做了结构补全与细节优化，修正了前期版本中化油器安装位置偏差、曲轴连杆配合间隙不合理的问题，补充了油门操纵结构、燃油调节组件的细节，最终完成的完整版本可直接用于航模动力系统的结构教学、装配演示，也可作为航模设计过程中的动力单元适配参考，所有零件均为可编辑参数化模型，能够根据实际航模的尺寸需求、动力需求调整气缸排量、安装孔位、输出轴尺寸等参数，具备较强的实用性与拓展性。
