莫顿M5径向航空活塞发动机三维模型

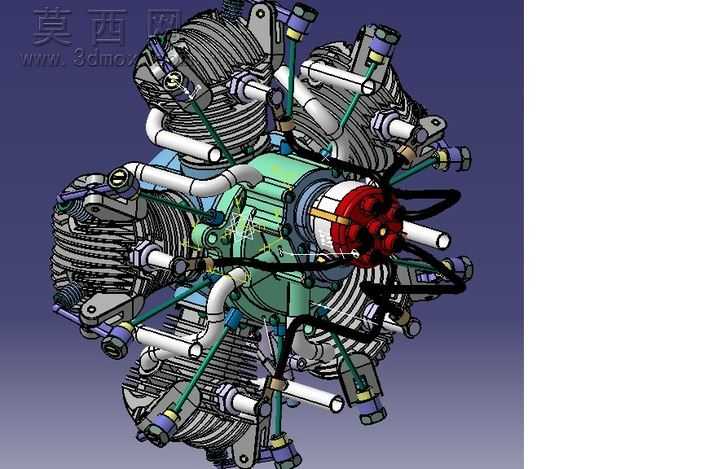

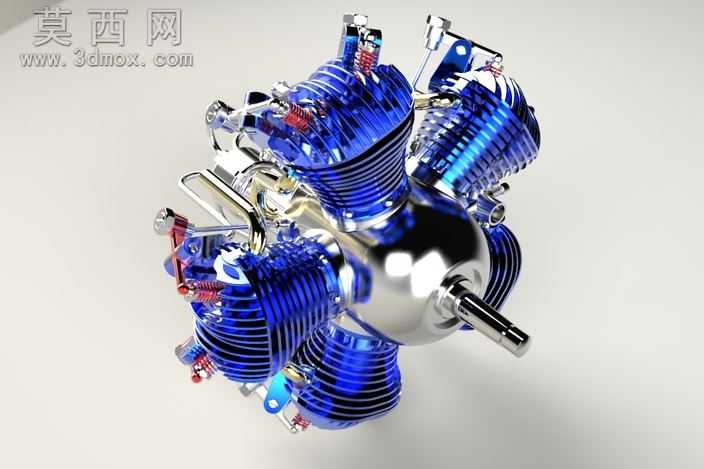

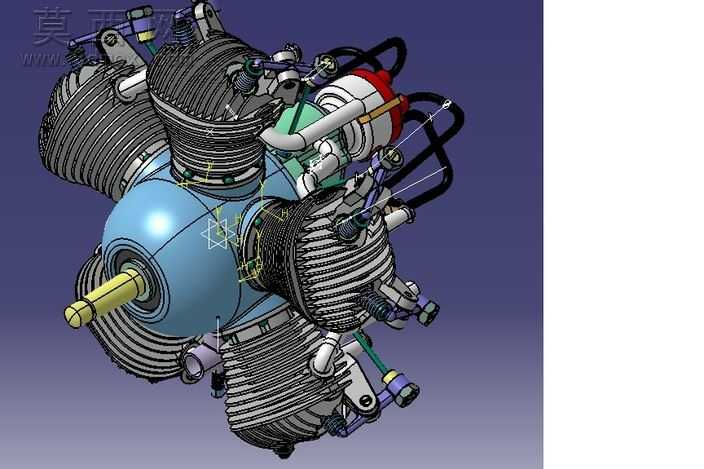

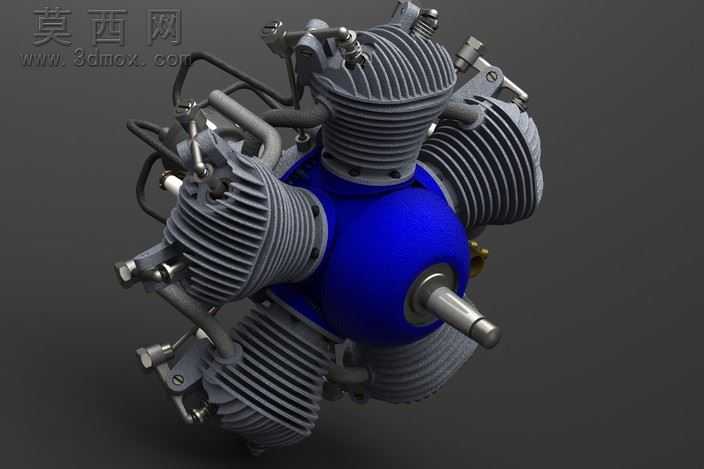

本模型为莫顿M5径向型航空活塞发动机，采用五缸星型径向布局完成整体结构设计，建模过程依托三维设计软件完成全参数化逆向构建，完整还原了原型发动机的每一处结构细节。建模阶段首先以真实径向发动机的实测尺寸为基准，通过精密测量工具获取各部件的精确尺寸参数，完成整体布局的基准搭建，从核心的曲轴输出轴开始，逐步完成五个气缸的环形均布排布，确保各气缸围绕中心曲轴的夹角完全一致，保障动力输出的动平衡特性。模型完整还原了径向发动机的核心结构：中心曲轴箱采用一体化曲面建模，还原了铸造壳体的流畅曲面形态，表面做了哑光金属材质处理，还原铝合金壳体的真实质感；五个气缸围绕中心呈放射状排布，每个气缸都完整构建了散热鳍片结构，鳍片的间距、厚度完全参照真实发动机参数，采用环形阵列特征完成快速构建，同时单独调整每个气缸的进排气管路、点火组件的安装角度，还原真实发动机的管路走向；每个气缸顶部都还原了气门结构、火花塞点火组件，配套的燃油管路、润滑管路采用扫掠特征完成路径构建，还原金属管路的弯折弧度与接头细节，不同管路分别赋予金属、橡胶等差异化材质，区分不同部件的材质属性。前端输出轴做了亮面金属材质处理，还原传动轴的金属光泽，轴端的连接结构、定位销孔都做了精细化还原，可直接用于后续的装配模拟。模型整体完成了全结构的干涉检查，所有运动部件都预留了合理的装配间隙，可直接用于运动仿真模拟，还原径向发动机曲轴转动带动各活塞依次做功的完整运动过程。模型同时附带了多角度渲染效果图，通过场景布光突出发动机的金属质感与结构层次，不同材质的粗糙度、反光度都经过反复调试，让渲染效果贴近真实发动机的视觉表现。该模型完整还原了小型航空径向活塞发动机的结构特征，既可以用于航空动力结构的教学演示，也可作为航模设计的动力参考，帮助设计者理解径向发动机的工作原理与结构布局，为小型航空动力装置的设计提供直观的三维参考。
