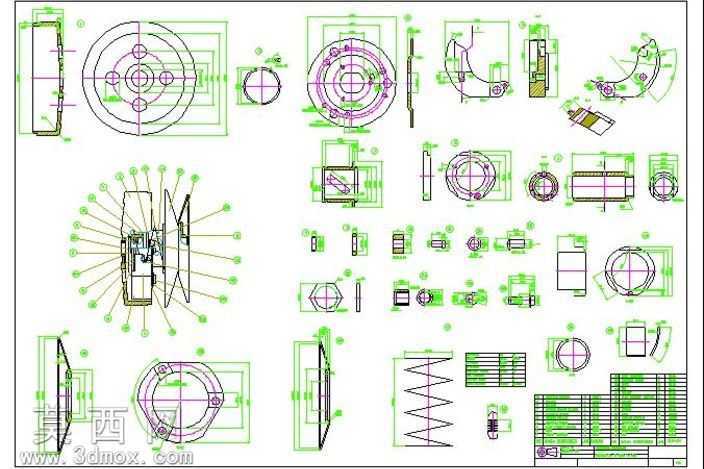

铃木125摩托车旋转式无级变速器全套设计图纸

本套图纸对应铃木125摩托车搭载的旋转式无级变速器结构，整套设计围绕摩托车动力传递的平顺性、变速响应速度与工况适配性展开，完整覆盖变速器全部核心零部件的尺寸标注、形位公差、装配关系与配合精度要求。建模过程中严格遵循摩托车无级变速的机械原理，针对主动轮组、从动轮组、传动摩擦组件、压力弹簧、调速机构、壳体连接部件等核心结构逐一进行参数化建模，每个零件的建模基准均与实际加工定位基准保持一致，确保三维模型可直接对接后续的工程图导出、工艺编制与加工仿真环节。在结构设计层面，重点优化了变速盘的曲面轮廓精度，确保传动组件在不同转速下的接触压力均匀分布，避免局部磨损导致的传动效率下降；对压紧弹簧的线径、节距、有效圈数等参数进行了匹配设计，保证在发动机不同转速区间内，弹簧预紧力能够与离心调速机构的推力形成动态平衡，实现变速过程的线性顺滑过渡，无突兀的转速跳变问题。图纸中对所有配合面的公差等级、表面粗糙度要求、安装定位尺寸都做了清晰标注，涵盖了盘类零件的径向跳动公差、轴类零件的同轴度公差、壳体结合面的平面度公差等关键技术要求，能够直接指导零部件的加工生产与整机组装。整套设计充分考虑了摩托车日常行驶的复杂工况，针对起步加速、匀速巡航、爬坡重载等不同使用场景，对传动比的变化范围做了合理匹配，既保证起步阶段的大扭矩输出能力，也兼顾高速巡航时的发动机转速控制，降低燃油消耗与运转噪音。建模过程中对每个零件的装配干涉做了全面校验，确保各活动部件在全行程变速过程中无卡滞、无碰撞，装配顺序符合实际生产的装配工艺要求，同时预留了足够的润滑与散热空间，提升变速器的长期使用可靠性与使用寿命。
