链传动变速箱装配结构三维设计

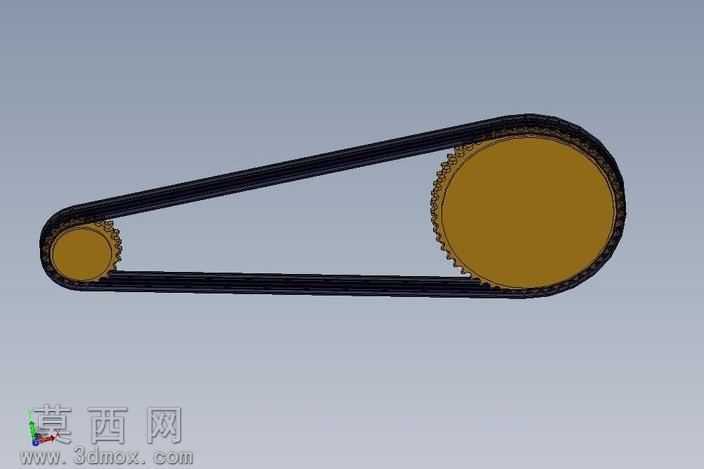

本作品为链传动式变速箱装配三维模型，建模过程严格遵循机械设计标准规范，首先完成各组成零件的参数化建模：依据链DIN8187、ISO r-606 BS 228:16 b标准确定链条节距p=40，匹配双链轮传动参数，主动链轮齿数z1=22、从动链轮齿数z2=53，设定传动比i=2:n1=970;n2=384，保证传动比计算准确符合变速需求。建模阶段先绘制单个链节的草图轮廓，通过拉伸、阵列等特征生成完整闭合链条，再分别构建两个链轮的齿形轮廓，采用渐开线齿形拟合保证链轮与链条的啮合精度，避免传动干涉。装配过程中按照实际机械装配逻辑添加配合约束：链轮与安装轴添加同轴心配合，链条与链轮齿槽添加路径配合保证啮合传动关系，两个链轮的中心距严格按照链条长度计算值设定，确保链条张紧度处于合理区间，既不会过紧加剧磨损也不会过松出现跳齿脱链问题。材质渲染方面，对链轮赋予金属黄铜材质体现传动件的金属质感与耐磨属性，链条赋予深色橡胶复合金属材质还原工业链条的真实外观，背景采用简洁浅灰色调突出装配体本身的结构特征。设计思路围绕链传动变速箱的核心功能展开，利用链传动无弹性滑动、打滑、平均传动比准确的特性，适配变速箱在多工况下的动力传递需求，整体装配结构完整还原了链变速机构的工作原理，可直观展示动力从主动链轮输入、经链条传递至从动链轮完成变速输出的全过程，各零件间无干涉、配合关系符合实际机械装配要求，能够用于机械原理教学演示、变速箱结构设计参考等场景。
