HPI野蛮遥控车变速箱壳体结构三维设计

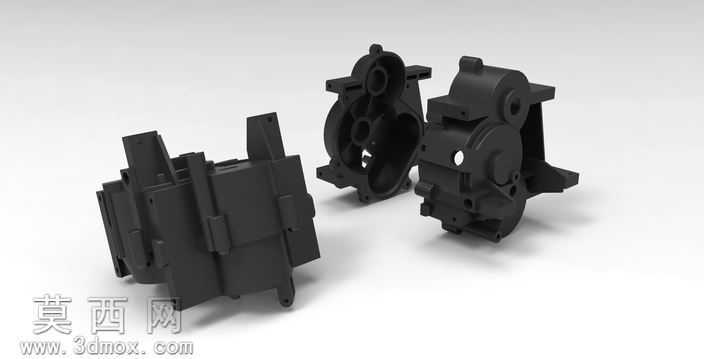

本作品为适配HPI野蛮系列遥控车型的变速箱三维结构设计，整体围绕遥控模型车大扭矩传动、轻量化装配的核心需求开展建模工作。建模阶段采用自顶向下的设计思路，先完成变速箱整体传动路径的布局规划，确定输入轴、中间传动齿轮组、输出轴的相对位置与装配公差，再拆分出左右对合的壳体结构与内部承载支架，所有特征均按照实际注塑加工的工艺要求进行参数化绘制，对壳体上的安装柱、卡扣位、轴孔定位台都做了拔模斜度与壁厚均匀化处理，避免后续生产环节出现缩痕、装配错位等问题。材质渲染阶段针对模型车常用的玻纤增强尼龙壳体材质进行参数调试，还原了工程塑料哑光磨砂的表面质感，对壳体边缘的合模线、安装孔的倒角细节都做了精细化呈现，渲染输出时采用柔和的影棚布光，清晰展现壳体内部的腔体结构、加强筋布局以及外部的安装定位点位，能够直观呈现各部件的装配关系。结构设计上充分考虑遥控车越野场景下的抗冲击需求，在壳体受力集中的轴孔位置、壳体对接边缘设计了加厚的加强筋结构，左右壳体采用定位柱加卡扣的快拆组合方式，既保证装配后的结构刚性，又方便后期维护时快速拆解更换齿轮部件；内部腔体预留了足够的齿轮运转间隙，可适配不同减速比的齿轮组替换，壳体外部的安装位完全匹配原车的车架固定孔位、电机安装座位置，无需额外修改即可直接完成整车装配。整个建模过程严格遵循机械设计的公差配合标准，所有轴孔的配合尺寸、壳体对接面的平面度都经过参数校验，既满足三维展示的视觉精度要求，也可直接用于后续的3D打印验证或者注塑开模生产，完整还原了模型车变速箱从功能布局到结构落地的全流程设计逻辑，清晰展现了小型传动部件在紧凑空间内实现大扭矩传递、高抗冲击性能的结构设计思路。
