滚子链链轮传动机构SolidWorks设计模型

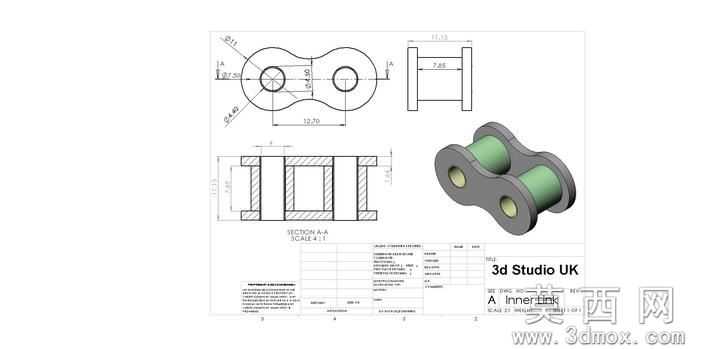

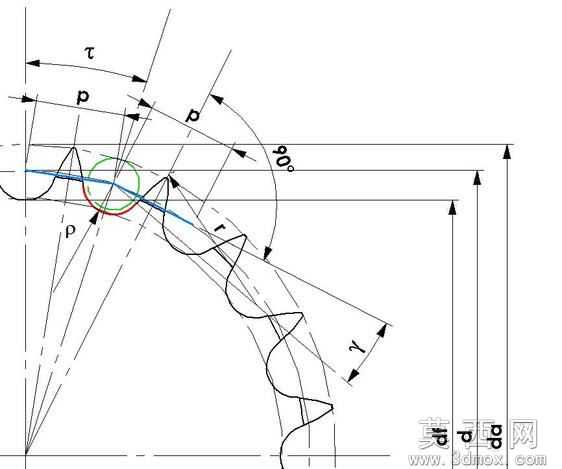

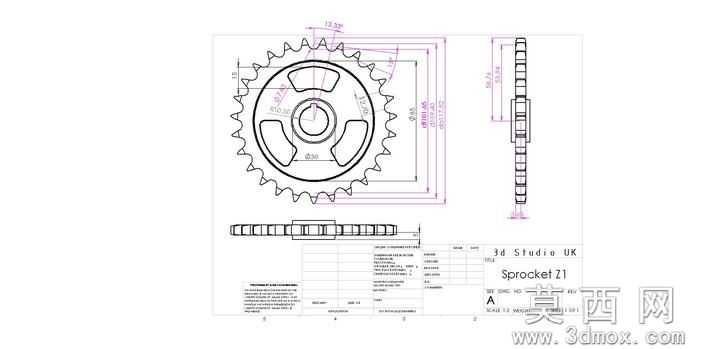

本模型为滚子链与链轮组成的经典链传动机构三维设计成果，建模阶段以SolidWorks2008为核心工具，首先完成链轮的参数化建模：依据滚子链的节距、滚子直径、内链节内宽等核心匹配参数，通过方程式驱动链轮齿形轮廓，精准绘制符合GB/T1243标准的三圆弧一直线齿槽形状，再通过拉伸、切除、圆周阵列等特征完成链轮腹板减重孔、轮毂安装位的结构设计，保证齿形与链条滚子的啮合间隙控制在合理公差范围内。随后开展链条建模：先完成单个内链节、外链节的零件建模，精准还原销轴、套筒、滚子、内外链板的配合关系，再通过链阵列命令，按照链轮中心距、包角参数完成整条链条的装配，添加同轴、重合等配合约束后，通过Motion插件验证传动过程中无干涉、跳齿问题。

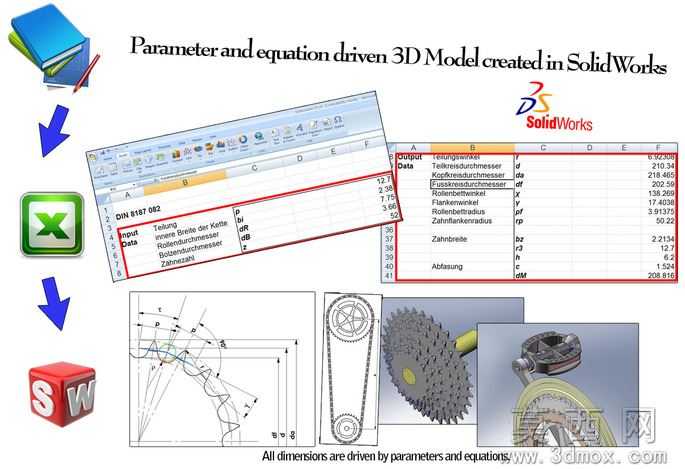

参数设计层面，模型严格遵循链传动设计规范，设定链轮齿数、链条节数、中心距等核心参数可通过配置项快速修改，适配不同传动比、功率的使用场景，所有零件的尺寸标注关联设计参数，修改单一参数即可完成整套机构的尺寸更新，大幅提升二次设计效率。

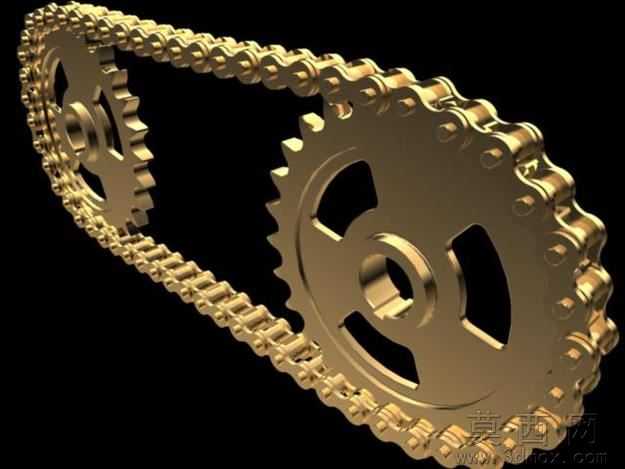

渲染材质环节，为还原金属传动件的真实质感，链轮与链板赋予抛光合金钢材质，添加细微的磨砂纹理模拟机加工表面质感，滚子与销轴部分赋予高硬度轴承钢材质，调整金属反射率、粗糙度参数，搭配深色背景布光，突出传动件的金属光泽与结构轮廓，渲染效果清晰展现链节与轮齿的啮合细节。

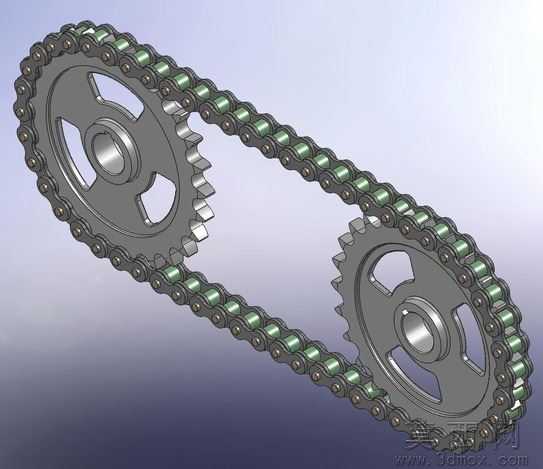

结构原理上，本模型还原的链传动属于啮合传动，依靠链条滚子与链轮轮齿的啮合传递运动与动力，相比带传动无弹性滑动、打滑问题，平均传动比准确，传动效率高，可在高温、油污、多尘等恶劣工况下稳定工作，模型清晰展现了链条绕入端、绕出端与链轮的啮合状态，以及松边、紧边的结构形态，直观呈现链传动的工作原理。

软件兼容方面，模型除原生SolidWorks2008格式外，还导出了通用STL格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面、缺失特征，适配不同设计、加工场景的使用需求。

研发教学应用层面，本模型可作为机械设计课程中链传动章节的直观教学案例，帮助学习者理解链轮齿形设计要点、链条装配关系、传动受力特点，也可作为输送机、摩托车、农业机械等设备传动系统设计的参考原型，工程师可直接调用模型修改参数，缩短传动系统的研发周期，还可用于传动干涉检查、运动仿真分析，提前验证设计方案的可行性。
