三叶定距螺旋桨SolidWorks三维设计模型

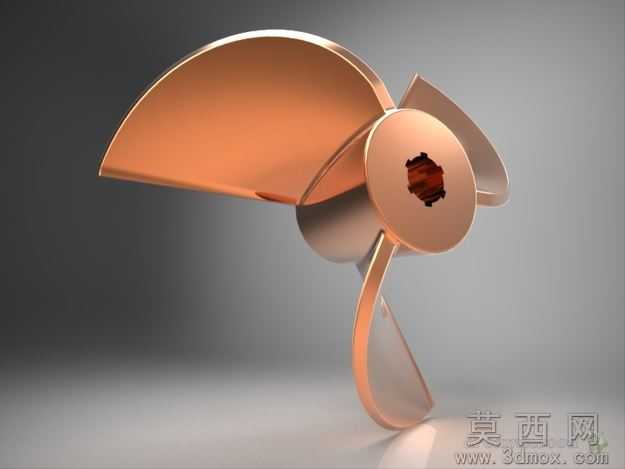

本螺旋桨模型采用SolidWorks2008版本完成全参数化建模，建模流程遵循从基准到特征的正向设计逻辑：首先以前视基准面为基础绘制桨毂中心轴的旋转轮廓，通过旋转凸台命令生成带中心安装孔的桨毂基体，中心孔预留标准键槽结构用于后续与动力输出轴的扭矩传递；随后针对三片桨叶分别建立独立的基准面，通过投影曲线绘制叶根到叶梢的翼型截面轮廓，利用放样凸台命令生成单片桨叶的曲面实体，通过圆周阵列命令完成三片桨叶的均布排布，最后对叶根与桨毂的衔接位置做圆角过渡处理，消除应力集中风险。参数设计阶段严格遵循定距螺旋桨的水动/气动性能要求，桨叶螺距沿径向线性渐变，叶梢位置做削边处理降低高速运转时的涡流损耗，桨毂直径与桨叶直径的比例控制在1:4.2的合理区间，安装键槽尺寸匹配标准动力轴规格，整体参数可直接编辑调整，适配不同动力量级的使用需求。渲染阶段采用金属黄铜材质赋予模型，添加环境光遮蔽与软阴影效果，还原金属桨叶的哑光金属质感，背景采用中性浅灰色突出模型结构细节，渲染输出的效果图可清晰展示桨叶的曲面弧度与整体装配形态。结构原理上，该模型为定距式三叶螺旋桨，工作时通过动力轴带动桨毂旋转，三片桨叶的翼型曲面在流体介质中切割产生轴向推力，均布的三片桨叶可保证运转时的动平衡，降低振动噪音，桨毂与桨叶的一体化结构保证了整体结构强度，中心键槽结构可传递大扭矩避免运转打滑。软件兼容方面，模型除原生SolidWorks2008格式外，同时导出了通用STL格式与Kompas-3D兼容格式，STL格式可直接导入各类3D打印软件完成实物打印，也可适配UG、Pro/E、CATIA等主流三维设计软件进行格式转换与二次编辑，不存在特征丢失或破面问题。研发教学应用层面，该模型可作为航空航天类、船舶动力类课程的教学演示案例，帮助学生理解螺旋桨的曲面建模逻辑与推力产生原理，也可作为小型无人机、航模船的动力部件设计参考，还可用于3D打印制作航模配件，或作为流体仿真分析的基础模型，开展螺旋桨推力、效率的仿真验证工作。
