带杠杆拨杆的螺旋弹簧锁止机构

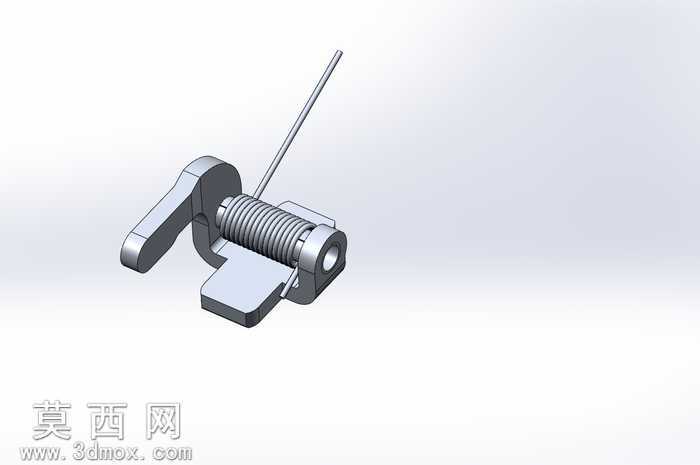

本作品为带杠杆拨杆的螺旋弹簧锁止机构三维建模成果，建模过程中首先对机构的功能逻辑进行拆解，明确其通过拨杆驱动实现弹性锁止、释放的核心作用，以此为基础搭建整体建模逻辑。建模阶段优先完成基座主体的特征构建，通过拉伸、切除等基础特征做出基座的安装平面、轴孔定位结构，保证基座的安装基准面平整，轴孔的同轴度符合装配要求，为后续组件装配提供精准的定位基准。随后构建螺旋扭簧部分，采用螺旋线扫描生成弹簧主体，精准匹配弹簧的线径、螺距、有效圈数参数，同时对弹簧两端的伸出臂做折弯处理，保证伸出臂的角度、长度能够分别与拨杆、基座的限位结构精准贴合，确保弹簧装配后能够提供稳定的复位扭力。接下来完成杠杆拨杆的建模，通过多段拉伸与圆角处理做出拨杆的握持操作端、转轴连接段、弹簧抵接端，对拨杆与转轴配合的孔位做公差适配的特征预留，同时对拨杆的操作握持面做防滑纹理的浅特征处理，还原实际零件的操作触感设计。最后构建锁止触发的细长顶杆，保证顶杆的直线度与端部的圆弧过渡，避免顶杆运动过程中出现卡滞。材质渲染阶段，基座与拨杆采用哑光镀锌钢材材质，调整材质的粗糙度与金属反射参数，还原五金冲压件的细腻金属质感；螺旋弹簧采用光亮弹簧钢材质，适当提高材质的高光反射强度，凸显弹簧钢丝的冷加工表面质感；顶杆采用抛光不锈钢材质，突出其光滑耐磨的表面特性。装配过程中严格遵循机械运动逻辑添加配合约束，基座为固定零件，拨杆与基座添加同轴心配合与角度限位配合，弹簧与拨杆、基座分别添加贴合约束，顶杆与基座的导向孔添加滑动配合，同时添加碰撞检测约束，模拟机构实际工作时拨杆扳动带动弹簧蓄力、顶杆弹出锁止，松开拨杆后弹簧带动拨杆复位的完整运动流程，整体建模严格遵循机械加工的工艺要求，所有棱边均做符合实际生产的圆角或倒角处理，无尖锐的工艺瑕疵特征，各零件之间预留合理的装配间隙，既保证机构运动顺畅无干涉，也还原了真实五金配件的加工精度与结构特性。
