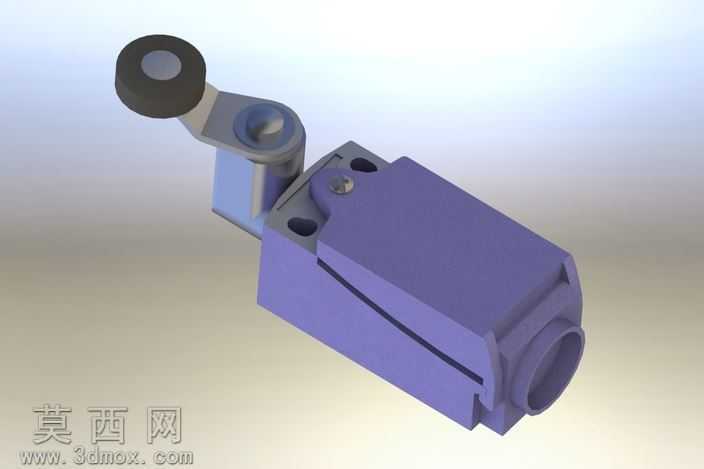

滚轮摆杆式限位开关三维结构模型

本模型为滚轮摆杆式限位开关的三维数字化建模成果，建模过程以工业级限位开关的真实结构尺寸为参照，在SolidWorks软件中完成全参数化特征构建，完整还原了该类电器元件的装配逻辑与细节特征。建模阶段首先从主体基座入手，通过拉伸、切除、拔模等基础特征构建出紫色绝缘壳体的主体轮廓，精准还原壳体侧面的线缆接入端口、顶部的安装定位孔位、壳体拼接处的卡扣卡槽结构，确保基座部分的壁厚、安装孔距、接口尺寸均符合实际产品的工业规格，为后续部件装配提供精准的定位基准。其次构建触发执行机构部分，依次完成摆杆支架、旋转销轴、摆杆臂、端部滚轮的独立建模：摆杆支架与基座的连接部位设计了对应的轴孔配合结构，旋转销轴与支架、摆杆之间预留了合理的转动间隙，还原真实产品的活动自由度；摆杆臂采用金属质感的结构设计，端部滚轮通过橡胶材质的外圈与金属内圈的装配结构实现，滚轮中心设置转动轴，确保滚轮可绕自身轴线自由转动，还原实际使用中滚轮与被检测部件接触滚动、减少磨损的功能特性。材质与渲染阶段，针对不同部件的真实材质进行参数调配：主体基座采用哑光紫色工程塑料材质，调整漫反射、粗糙度参数还原绝缘壳体的磨砂质感；摆杆、销轴、滚轮内圈采用金属材质，添加轻微的金属反光与表面细微拉丝纹理，还原金属加工件的真实质感；滚轮外圈采用黑色橡胶材质，调高粗糙度参数、降低反光度，还原橡胶部件的哑光防滑特性；渲染过程采用柔和的工业产品布光方案，通过主光源、补光、环境光的搭配，清晰呈现各部件的结构轮廓与材质差异，同时添加轻微的环境反射效果，提升模型的真实感。结构设计上完整还原了限位开关的功能逻辑：摆杆可绕销轴在设定角度范围内摆动，当被检测部件触碰端部滚轮时，摆杆摆动触发内部微动机构，实现电路的通断控制，模型各活动部件的配合间隙、转动范围均参照真实产品参数设置，既保证了装配结构的合理性，也可用于演示该类限位开关的工作触发过程。整体建模过程严格遵循工业电器元件的设计规范，所有特征均采用参数化驱动，可根据实际需求调整安装尺寸、摆杆长度、滚轮直径等参数，适配不同的应用场景，模型细节完整，无缺失特征或破面问题，可用于电器部件选型展示、自动化设备装配模拟、教学演示等多种场景。
