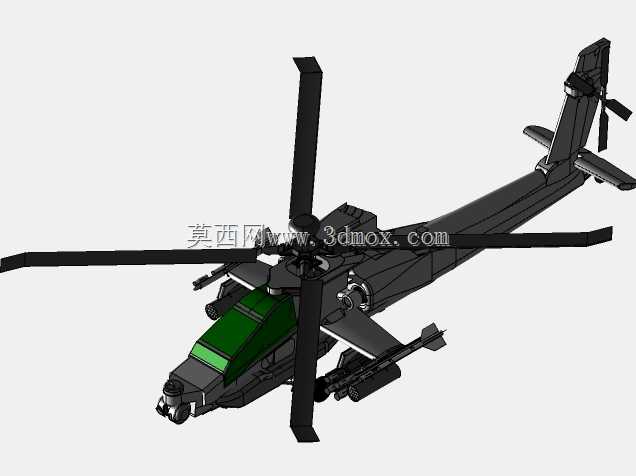

阿帕奇武装直升机外观结构三维建模

　　本次建模还原的是专用武装直升机的典型结构，这类装备在实际作战场景中主要承担近距离空中支援、反坦克装甲目标打击、低空火力压制、武装护航等任务，是陆军航空兵低空突防作战的核心装备之一。从结构设计逻辑来看，建模过程优先还原了串列双座布局的机身轮廓，前座为武器操作员站位、后座为飞行员站位，座舱段采用多面折角的防弹玻璃外形设计，既保证前向与侧向的观察视野，也匹配实际装备的防弹结构安装边界，机身整体采用窄截面设计，降低正面雷达反射截面积同时减少正面受弹面积，机身侧面预留了短翼安装接口，短翼下方设置四个武器挂点，可对应挂载反坦克导弹、火箭弹发射巢、副油箱等不同载荷，建模时严格还原了挂点的位置分布与接口尺寸边界，

　　保证后续挂载不同装备模型时的装配匹配度。旋翼系统是该类装备建模的核心部分，主旋翼采用四叶全铰接式旋翼结构，每片桨叶的翼型采用非线性扭转设计，建模时还原了桨叶的翼根加厚段、桨尖后掠的气动外形，桨毂部分还原了挥舞铰、摆振铰、变距拉杆的实际结构布局，保证旋翼系统的外观还原度同时，也预留了后续做旋翼转动动画的结构运动空间；尾桨采用十字交叉布局的四叶尾桨结构，安装在尾梁末端的垂尾左侧，垂尾与平尾的外形按照实际装备的气动安定面设计还原，平尾设置在尾梁中后段，可在不同飞行速度下提供纵向安定力矩，尾轮安装在尾梁最末端，与前三点式起落架的主起落架形成稳定的地面支撑结构，建模时还原了起落架的减震支柱外形与收放机构的安装位置，

　　起落架舱门的轮廓与机身曲面完全贴合，保证机身外形的流畅性。机头下方的光电转塔结构还原了可见光、红外探测窗口与激光测距装置的外形布局，转塔可实现全向转动的结构预留，机头位置的机炮炮塔还原了链式机炮的外形轮廓与供弹机构的外部结构，炮塔可随动于飞行员头盔瞄准具的转动范围在建模时做了角度边界预留。机身表面的细节处理上，还原了发动机舱的进气道、排气口的外形，排气口采用向上混合排气的结构设计，降低红外信号特征，机身表面的检修口盖、天线布局、告警装置的安装位置都按照实际装备的分布做了还原，保证外观细节的还原精度。从尺寸边界来看，建模时严格参照实机的长宽高比例设置，机身长度、旋翼直径、尾桨直径、机高的比例关系完全匹配实际装备的尺寸参数，

　　保证模型在做场景装配、渲染出图时不会出现比例失真的问题，各部件的装配间隙都按照实际装备的安装公差做了预留，比如旋翼桨叶与桨毂的连接间隙、短翼与机身的安装接缝、座舱盖与机身的贴合间隙都控制在合理范围内，避免出现模型穿模、接缝过大的问题。这类武装直升机的建模成果，可用于航空装备科普展示、作战场景仿真推演、虚拟训练系统的装备载体、航空类教学演示素材等场景，建模过程中对结构细节的还原，能够保证在不同视角下的展示都具备足够的真实感，尤其是旋翼系统、武器挂点、光电探测设备这些核心识别特征的精准还原，能够让模型在各类应用场景中都具备较高的辨识度与使用价值。在建模的曲面处理上，机身的蒙皮曲面采用G2连续的曲面构建方式，保证曲面过渡顺滑，没有明显的折痕与曲面拼接痕迹，座舱玻璃的曲面与机身曲面的衔接处做了贴合处理，还原实际装备的座舱密封结构的外观特征，短翼的翼型采用低速翼型设计，与机身的连接段做了翼根整流，降低飞行阻力的同时也让外形更加流畅。尾梁部分采用半硬壳式结构的外形设计，内部的结构虽然没有做完全还原，但外部的长桁、蒙皮铆接的痕迹都做了细节表现，提升模型的细节质感。
