方形法兰安装式双耳环ME5液压缸结构

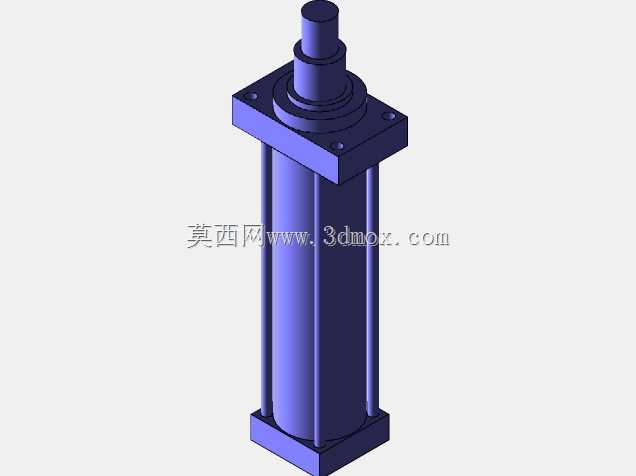

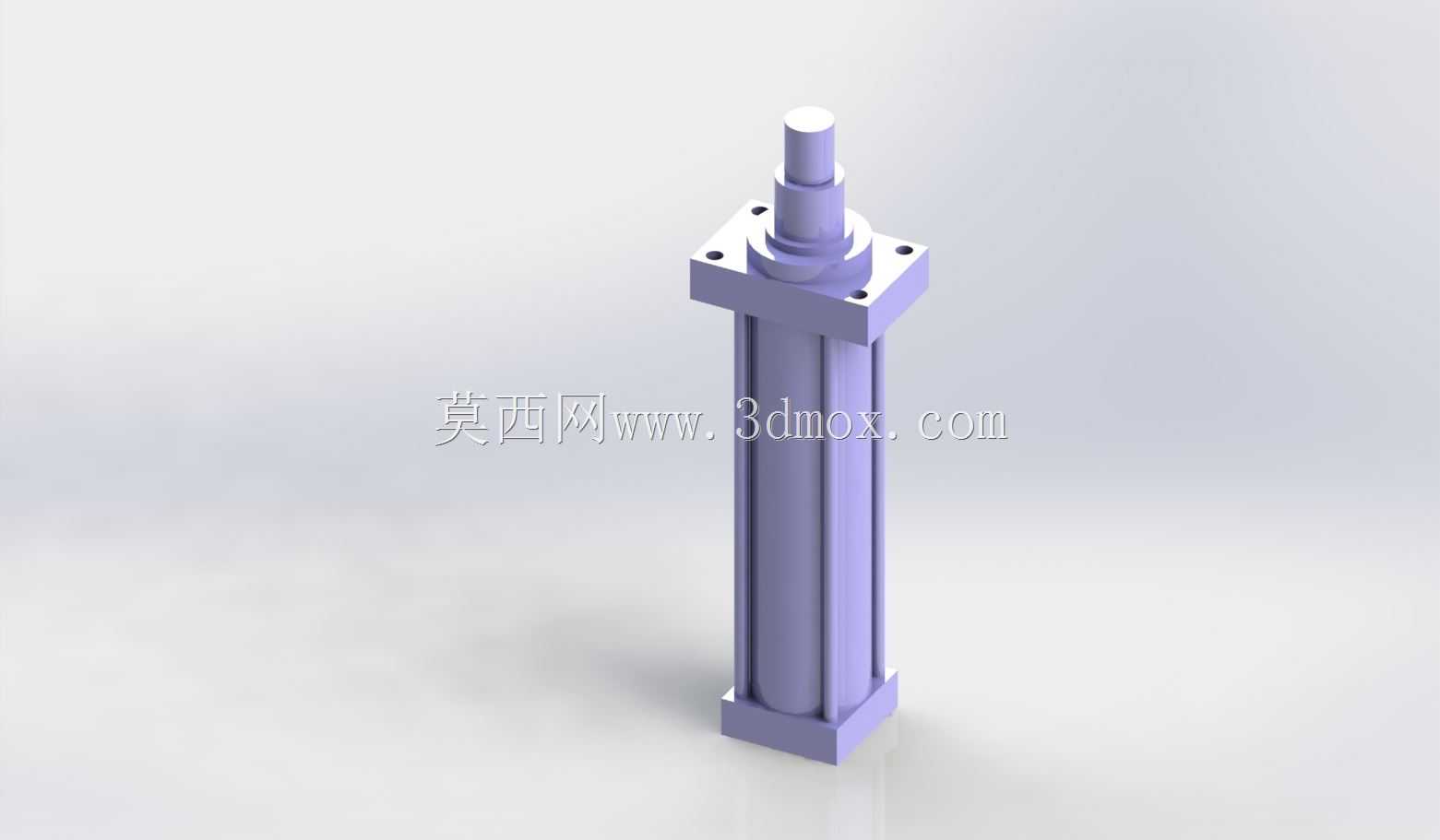

　　在液压传动系统的实际落地场景里，这类方形法兰安装的液压缸是把液压能转化为直线往复机械能的核心执行部件，常见于冶金产线的工件推送工位、工程机械的动臂驱动单元、机床设备的工装夹紧回路、橡塑成型设备的模腔开合机构，但凡需要大推力、平稳直线动作的重载工况，都能见到同结构油缸的应用。不同于铰轴安装、脚架安装的油缸形式，这款ME5结构的油缸采用前端方形法兰作为安装基准，安装时法兰端面直接贴合设备安装面板，通过四个均布的螺栓完成锁紧固定，安装定位精度更高，能承受一定的径向偏载，适合安装空间轴向尺寸受限、需要以安装面作为定位基准的设备布局。从结构设计逻辑来看，这款油缸采用了缸筒与两端端盖的刚性连接设计，前端法兰和导向套做了集成化处理，

　　既缩短了油缸整体的轴向长度，也保证了活塞杆伸出时的导向精度，避免长行程工况下活塞杆出现挠曲变形；缸筒外壁设置了四条纵向的加强筋结构，在不额外增加缸筒壁厚的前提下提升了缸体的抗形变能力，当系统压力波动、缸筒内部受高压油液作用时，加强筋能抵消部分径向胀形力，延长缸筒的疲劳使用寿命。后端采用方形端盖结构，既可以作为油口的布置载体，也能适配双耳环式的后部连接配件，满足不同安装姿态的需求，比如部分工况需要油缸尾部带铰接缓冲，就可以直接在后端盖上加装铰接座，不需要重新设计缸筒结构。活塞杆部分采用了阶梯式的轴径设计，伸出端的轴径和活塞端的轴径做了差异化匹配，配合导向套内部的防尘圈、斯特封、导向环的多层密封结构，既能阻止外部灰尘、切削液、

　　金属碎屑进入缸筒内部污染油液，也能保证高压腔的油液不会出现外泄漏，同时导向环采用耐磨的复合材料制作，不需要额外添加润滑就能长期承受活塞杆的往复摩擦，降低日常维护的频次。在安装边界的尺寸设计上，前端法兰的四个安装孔采用对称均布设计，孔位的中心距和通用的液压油缸安装尺寸标准保持兼容，设计人员在做设备布局时，不需要重新加工安装面板的孔位，可以直接替换同规格的其他型号油缸；活塞杆的伸出端预留了标准的外螺纹连接段，方便和负载端的连接头、关节轴承做装配，螺纹的长度和直径匹配常规的负载连接尺寸，不需要二次加工活塞杆端。油口的设置位置在缸筒的两侧靠近端盖的位置，采用标准的公制内螺纹油口，和常规的液压管路接头尺寸通用，

　　布管时可以根据设备的管路走向选择左侧或者右侧油口作为进油腔，不需要额外加装过渡接头。在实际选型匹配时，这类结构的油缸需要结合系统的工作压力、负载的运动速度、行程长度来确认缸筒内径和活塞杆直径的配比，这款模型的结构比例参考了中高压系统的常用参数，缸筒壁厚满足16MPa工作压力下的强度要求，活塞和缸筒之间采用格莱圈密封，动摩擦阻力小，低速运动时不会出现爬行现象，适合对运动平稳性要求较高的工况，比如机床的进给驱动、检测设备的探针推送这类需要精准控制位移的场景。另外在设计建模过程中，对油缸的各个零件都做了独立的结构拆分，包括缸筒、前端法兰盖、活塞杆、活塞、后端盖、密封件安装槽、紧固螺栓这些细节都做了还原，结构工程师在做二次开发时，可以直接在这个模型基础上修改行程长度、法兰安装尺寸、油口规格，快速适配不同的设备设计需求，不需要从零开始搭建基础结构，能大幅缩短设计阶段的建模周期。需要注意的是，这类法兰安装的油缸在装配时，要保证安装面板的平面度符合要求，避免法兰锁紧后缸筒出现偏斜，导致活塞杆运动时和导向套出现偏磨，影响密封件的使用寿命；同时在管路连接时，要保证进回油口的清洁，避免金属碎屑进入缸筒内部拉伤缸筒内壁和活塞密封。
