单耳连接式液压柱塞结构设计

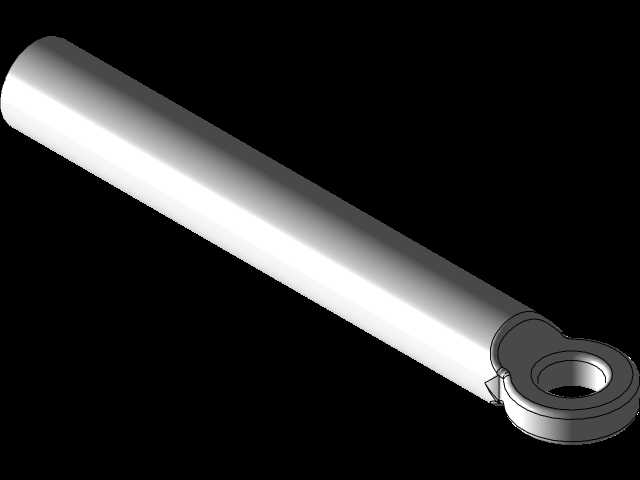

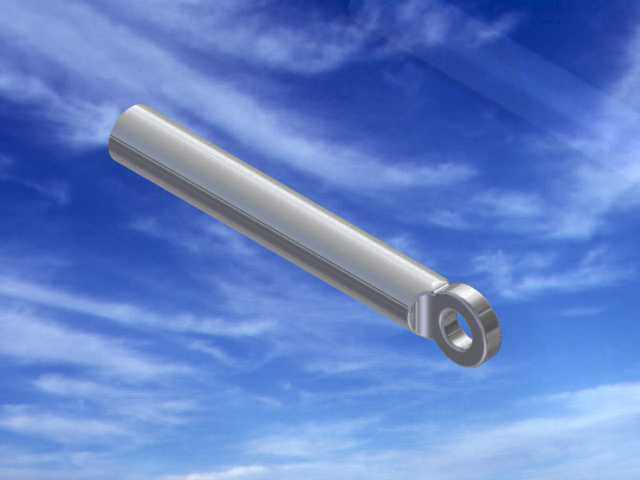

　　在液压传动系统的实际应用场景中，这类带单耳环连接端的柱塞是往复直线执行机构里的核心受力部件，常见于工程机械举升机构、冶金设备压装工位、环卫车辆厢体启闭结构以及小型液压机具的动力输出端，承担着将液压油的压力能转化为机械直线推力的核心作用。从结构设计逻辑来看，柱塞主体采用等直径长圆杆构型，杆身表面做了高精度的粗糙度控制，目的是降低与缸筒内壁密封件的摩擦损耗，同时减少长期往复运动带来的密封件磨损失效风险，杆身的直线度公差需要控制在合理区间，避免运动过程中出现偏磨、卡滞的问题，影响整套液压系统的运行稳定性。端部的单耳环结构是整套部件的安装连接接口，设计时需要匹配对应规格的铰接销轴，耳环内孔的尺寸公差、同轴度直接决定了安装后的铰接转动灵活性，

　　同时要考虑铰接位置的受力分布，耳环与杆身的过渡位置做了圆弧过渡处理，避免应力集中导致的部件断裂失效，这一位置也是有限元受力分析时需要重点校核的区域，尤其是在承受偏载、冲击载荷的工况下，过渡圆角的参数选择直接影响部件的疲劳寿命。从安装边界来看，柱塞的杆身直径需要匹配对应缸筒的内径规格，预留密封件、导向套的安装空间，整体长度要满足设备的行程要求，伸出最大长度时要保证柱塞与缸筒的配合长度满足导向稳定性要求，避免长行程工况下出现柱塞弯曲变形的问题；缩回状态下，端部耳环的位置不能与缸端盖、外部安装结构发生干涉，铰接安装时要保证耳环端面与安装支座的端面留有合理间隙，避免转动过程中出现端面摩擦。在实际设备运行过程中，

　　这类柱塞的运动速度通常不会过高，设计时会根据工况负载核算柱塞的杆径参数，保证受压状态下的杆体稳定性，尤其是长行程应用场景下，需要校核压杆稳定系数，避免负载过大导致杆体失稳弯曲。同时柱塞表面通常会做相应的表面硬化处理，提升耐磨性能，适应多粉尘、户外作业等相对恶劣的工况，减少杂质刮伤杆身表面导致的密封泄漏问题。端部耳环的铰接位置通常会配套自润滑轴套或者润滑注油孔，方便日常维护时加注润滑脂，降低铰接位置的转动摩擦阻力，减少销轴与耳环内孔的磨损量，延长整套部件的更换周期。
