法兰安装式双耳环杆端液压油缸结构

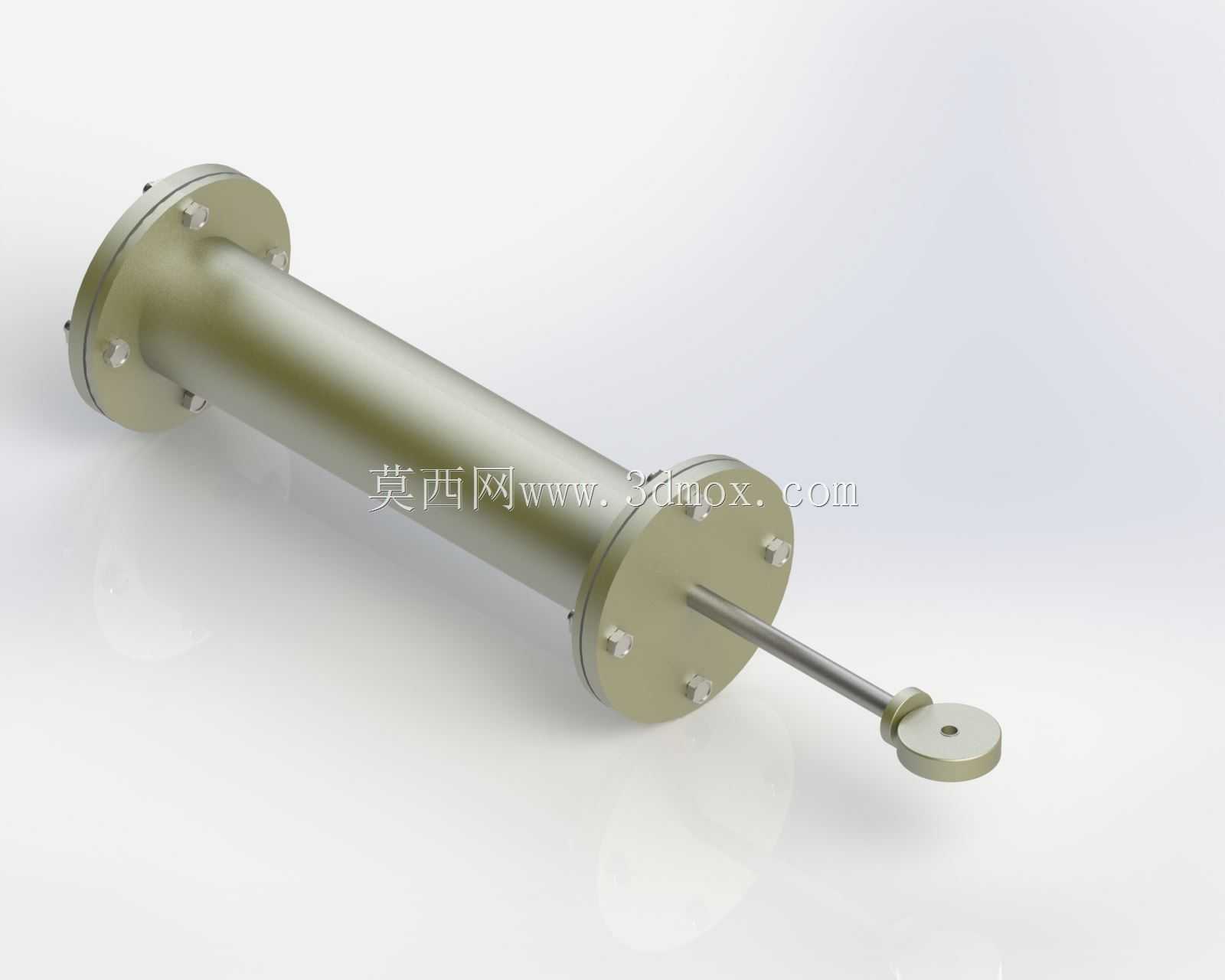

　　在各类工业液压传动系统里，这类法兰固定式油缸是应用占比极高的直线执行元件，从冶金产线的工位压紧、工装夹具的夹紧动作，到工程设备里的负载推拉、自动化专机的工位移位，只要需要稳定直线推力输出的场景，几乎都能见到同结构油缸的身影。和铰轴安装、脚座安装的油缸不同，这款采用缸筒两端带圆形法兰的安装形式，安装时法兰端面直接贴合设备安装基座的配合面，通过沿法兰圆周均布的内六角螺栓完成锁紧固定，这种安装形式的抗倾覆能力更强，能承受一定程度的径向偏载，适合安装空间轴向尺寸充足、需要油缸轴线与安装面严格垂直的工位，比如机床的主轴配重顶升、液压工装的垂直压装工位，都优先选用这类法兰安装结构。从结构设计逻辑来看，这款油缸采用了对称式的法兰端盖结构，

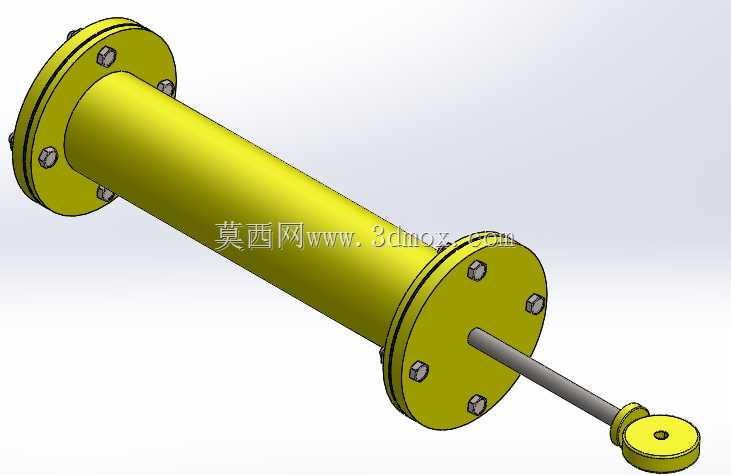

　　缸筒为等径圆柱形筒体，两端端盖通过法兰螺栓与缸筒锁紧，端盖与缸筒之间设置密封沟槽安装静密封件，避免高压油液从配合面渗漏；活塞杆从一端端盖的中心导向孔伸出，杆端采用单耳环铰接结构，耳环内预留销轴安装孔，工作时可以和负载端的铰接座配合，抵消安装过程中存在的微小角度偏差，避免活塞杆因为别劲出现杆体划伤、密封件偏磨的问题。设计这类油缸的时候，首先要明确系统额定工作压力对应的缸筒壁厚，根据需要的输出推力核算活塞有效作用面积，确定缸筒内径与活塞杆直径的匹配关系，这款油缸的活塞杆直径与缸筒内径的比值符合中高压系统的常规设计范围，既能保证无杆腔进油时足够的推料力，也能保证有杆腔回油时的回程速度满足工位节拍要求。导向套的长度设计也经过匹配，

　　足够长度的导向支撑可以减少活塞杆伸出时的下垂量，降低密封件的偏磨概率，延长油缸的整体维护周期。安装边界方面，这款油缸的最大外轮廓尺寸由两端法兰的外径决定，安装时需要在基座上预留大于法兰外径的操作空间，方便穿装固定螺栓；活塞杆完全缩回时，杆端耳环的端面到安装法兰端面的距离为最小安装距，选型时需要核对设备工位的最小闭合空间是否满足该尺寸要求，避免油缸缩回时和周边结构发生干涉；活塞杆完全伸出时的最大行程需要匹配工位的最大移动距离，通常选型时会预留10mm左右的行程余量，避免活塞运行到行程端点时和端盖发生刚性碰撞。油口通常设置在缸筒两端靠近端盖的位置，布管时需要预留油管的弯曲半径，避免油管和法兰螺栓、周边设备结构发生剐蹭。实际使用过程中，

　　这类结构的油缸拆装维护比较方便，拆解时只需要拆下法兰圆周的固定螺栓，就能将端盖、活塞、活塞杆组件从缸筒中抽出，方便更换磨损的密封件、清理缸筒内壁的油液杂质，相比螺纹连接端盖的油缸，不会因为长期使用出现螺纹锈蚀、端盖无法拆卸的问题，适合在工况相对恶劣、需要定期维护的生产场景使用。另外两端对称的法兰结构也让油缸可以根据安装需求选择活塞杆伸出方向，不需要额外更改安装基座的结构，适配性更强。在液压系统配置上，这类油缸通常会在油口位置叠加安装液压锁或者节流阀，实现负载位置保持、运行速度调节的功能，满足不同工位的动作需求，比如压装工位需要慢进快退的动作节奏，就可以通过在有杆腔、无杆腔油路上设置单向节流阀调整进出油流量，匹配对应的动作速度。
