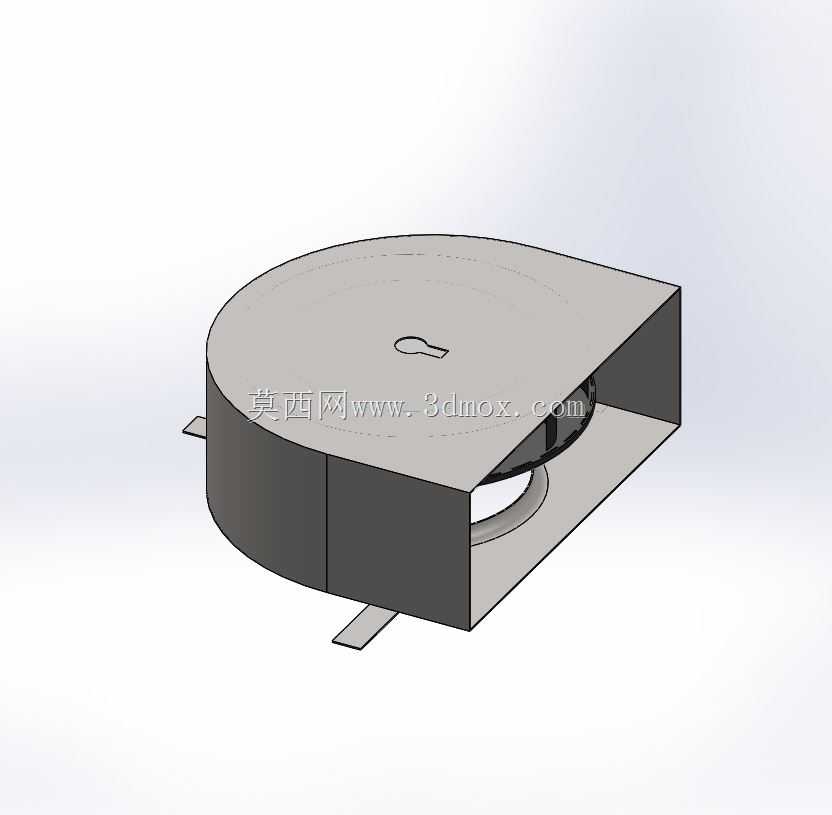

带安装固定支脚的蜗壳式直流风机结构

这款带完整外壳的直流离心风机，在紧凑型电子设备、小型工控机柜、嵌入式散热模组里的应用占比很高，和常见的轴流直吹风扇不同，它采用侧出风的蜗壳流道设计，能在有限的安装空间里把气流导向指定的散热区域，避免直吹带来的气流短路问题。很多做小型激光模组、便携检测仪器、桌面型工控终端的结构工程师，在做散热方案选型时，都会优先考虑这类带集成外壳的风机，不用额外设计风罩结构，能直接压缩整机的内部堆叠空间。

从实际功能来看，这款风机的核心作用是通过内置直流电机驱动离心风轮旋转，在蜗壳内腔形成负压，从风机顶部的进风区域吸入环境空气，再通过蜗壳的导流作用，从侧面的矩形出风口送出定向气流，带走设备内部功率器件、PCB板卡表面堆积的热量。和无壳的裸风轮相比，集成的金属外壳一方面能约束气流流向，减少风轮边缘的气流泄漏，提升送风效率，另一方面也能起到防护作用，避免设备内部的线束、小零件触碰高速旋转的风轮引发故障，同时金属外壳还能辅助屏蔽部分电机运转产生的电磁干扰，降低对周边敏感电路的影响。

设计思路上，这款风机的外壳采用半包围蜗壳构型，圆形腔体匹配离心风轮的旋转轨迹，腔体截面从进风侧到出风侧逐步平滑扩张，符合离心风机的气流减速增压原理，能在低转速下获得相对更高的出风静压，适合搭配有一定风阻的散热翅片、通风孔阵使用。外壳两侧延伸出的扁平固定支脚，是专门为嵌入式安装设计的结构，支脚上预留的安装位可以直接通过螺丝固定在设备的内部钣金或者塑胶支架上，不需要额外设计夹持结构，安装公差容忍度更高，适合批量生产的装配场景。顶部的进风区域做了平整的端面设计，能和设备外壳上的进风防尘网紧密贴合，避免未经过滤的空气从缝隙进入设备内部积灰。

从安装边界来看，这款风机的整体轮廓为圆形蜗壳加侧出风段的组合构型，整体厚度控制得比较薄，适合在厚度方向空间紧张的设备里使用，两个固定支脚分别位于蜗壳的对角位置，支脚的伸出长度经过优化，不会额外占用过多的横向安装空间，安装孔的中心距适配行业内通用的小型离心风机安装尺寸，能直接替换同规格的其他同类产品，不用修改原有设备的安装孔位。出风口的矩形截面尺寸和常见的小型通风风道接口匹配，能直接对接设备内部的导风槽，把气流精准引导到CPU、功率管、电源模块这些发热集中的区域，减少气流在设备内部的无效扩散。

在实际建模过程中，这个结构的细节处理很贴合工程实际，蜗壳内壁的曲面做了顺滑过渡，没有突兀的折角，能减少气流在壳体内的湍流损耗，降低风机运转时的风噪；风轮和外壳内壁的间隙控制在合理范围，既不会因为间隙过小导致装配时出现刮蹭，也不会因为间隙过大造成气流回流损失；固定支脚的厚度做了加强处理，避免安装螺丝锁紧时支脚出现变形断裂；外壳的拼接缝位置做了止口设计，装配后能保证壳体的密封性，进一步减少气流泄漏。这类风机在日常选型时，结构工程师往往会重点关注它的安装尺寸是否适配内部堆叠空间、出风方向是否匹配散热风道走向、固定方式是否适合产线快速装配，这款模型把这些实际工程中需要考量的结构细节都做了还原，能直接用于设备的前期堆叠验证、散热方案模拟，也能作为同类风机产品结构设计的参考范本，帮助设计人员快速评估风机在整机内部的布局合理性，减少反复打样验证的周期。
